ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

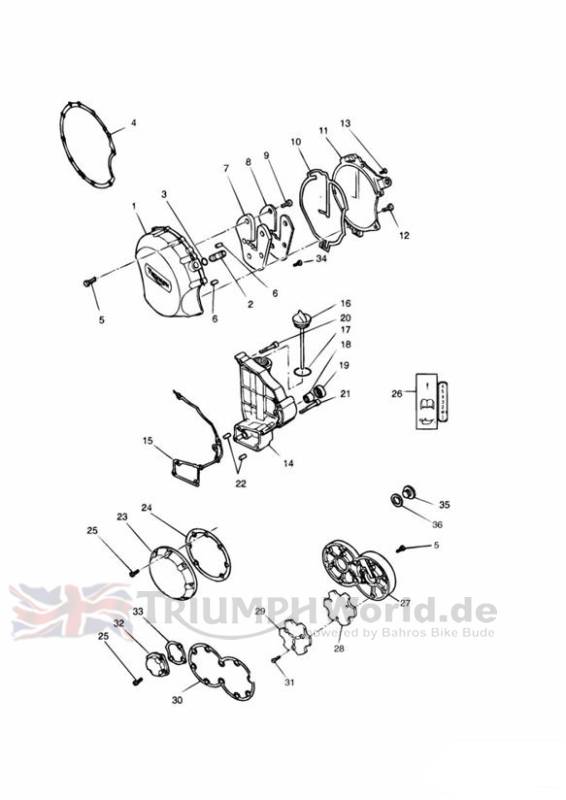

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs 1260344-T0301 | KUPPLUNGSDECKEL,3-ZYL SCHWARZ | 1 | |
2 | obs 1260450-T0301 | HUELSE, ENTL., KUPPLUNGSDECKEL | 1 | |
3 | obs 3600045-T0301 | O-ring | 1 | |
4 | T1260206 | DICHTUNG, KUPPLUNGSDECKEL | 1 | |
5 | T3331102 | Schraubbolzen | 22 | |
6 | T3000005 | Dowel, Dia 6 x 16.5 | 2 | 6mm |
7 | obs 1260380-T0301 | GERAEUSCHDAEMMPLATTE | 1 | |
8 | obs 1260390-T0301 | GERAEUSCHDAEMMPLATTE | 1 | |
9 | T3331040 | Screw, TPT, Pan/Hd, M6 x 12, Slv | 5 | |
10 | 1260400-T0301 | DICHTUNG, KUPPLUNGSINNENDECKEL | 1 | |
11 | obs 1260370-T0301 | INNENDECKEL, KUPPLUNG | 1 | Inner |
12 | obs 3330521-T0301 | DScrew, torx | 4 | M6 x 25mm |
13 | obs 3330522-T0301 | DScrew, torx | 1 | M6 x 16mm |
14 | obs 1260158-T0301 | RITZELDECKEL, SCHWARZ | 1 | |
15 | 1260028-T0301 | DICHTUNG, RITZELDECKEL | 1 | |
16 | 1260134-T0301 | OELMESSSTAB,3 & 4-ZYLINDER | 1 | 3 & 4 Cyl |
17 | T3600130 | O-ring | 1 | |
18 | 3800041-T0301 | Lager, nadel- | 1 | |
19 | T3600008 | Oil Seal | 1 | |
20 | obs T3200082 | Schraubbolzen | 4 | |
21 | obs 3200025-T0301 | Schraubbolzen | 1 | M6 x 50mm |
22 | T3000101 | Dowel, Hollow,8 x 14 | 2 | |
23 | obs 1260061-T0301 | DECKEL KURBELW., RECHTS SCHWRZ | 1 | |
24 | 1260068-T0301 | DICHTUNG, KW-DECKEL RECHTS | 1 | |
25 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 10 | |
26 | T3900001 | Schild | 1 | >> 16921 |
26 | obs T3900440 | Schild | 1 | 16922 > |
27 | obs 1260123-T0301 | DECKEL KURBELW., LINKS SCHWARZ | 1 | Refer to Service Bulletin 183 |
28 | obs 1260520-T0301 | GERAEUSCHDAEMMPLATTE | 1 | No longer available, use T1260519 |
28 | obs T1260519 | GERAEUSCHDAEMMPLATTE | 1 | Refer to Service Bulletin 183 |
29 | obs 1260521-T0301 | GERAEUSCHDAEMMPLATTE | 1 | No longer available, use T1260522 |
29 | T1260522 | GERAEUSCHDAEMMPLATTE | 1 | Refer to Service Bulletin 183 |
30 | T1260757 | DICHTUNG, KW-DECKEL LINKS | 1 | |
31 | T3330627 | Screw, Pan/HD, TPT, Tx, M5 x 12 | 3 | Refer to Service Bulletin 183 |
31 | T3330627 | Screw, Pan/HD, TPT, Tx, M5 x 12 | 6 | Refer to Service Bulletin 183 |
32 | obs 1260139-T0301 | DECKEL AUSGL.WELLE, RE SCHWARZ | 1 | |
33 | 1260136-T0301 | DICHTUNG, DECKEL AUSGL.WELLE | 1 | |
34 | obs 3330525-T0301 | Schraube | 1 | M6 x 25mm |
35 | obs T3450071 | Stopfen | 1 | M14 |
36 | obs T3550021 | Washer | 1 | M14 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
