ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

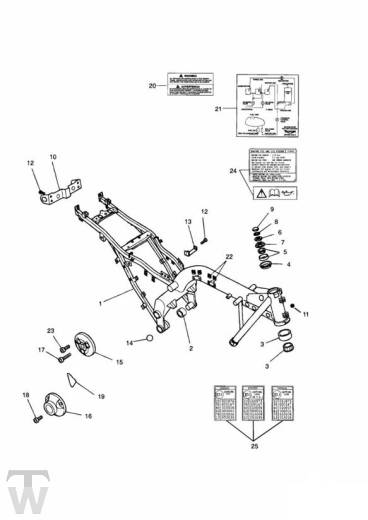

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2078980 | Rahmen kompl. | 1 | >> 34809 Not US & South America |
1 | obs T2078982 | Rahmen kompl. | 1 | 34810 >> 44092 Not US & South America |
1 | obs T2078980 | Rahmen kompl. | 1 | 44093 >> Not US & South America |
1 | obs T2078985 | Rahmen kompl. | 1 | >> 34809 US 49 States, SG & South America |
1 | obs T2078987 | Rahmen kompl. | 1 | 34810 >> 44092 US 49 States, SG & South America |
1 | obs T2078985 | Rahmen kompl. | 1 | 44093 >> US 49 States, SG & South America |
1 | obs T2078990 | Rahmen kompl. | 1 | >> 34809 US CAL |
1 | obs T2078992 | Rahmen kompl. | 1 | 34810 >> 44092 US CAL |
1 | obs T2078990 | Rahmen kompl. | 1 | 44093 >> US CAL |
2 | obs 2078691-T0301 | Buchse | 1 | |
3 | T3800031 | Bearing,30x55x17, Taper Roll | 1 | |
4 | 2070002-T0301 | Lagerring | 1 | |
5 | T3800032 | Bearing,24x47x15, Taper Roll | 1 | >> 43916 |
5 | T3800055 | Lager | 1 | 43917 > |
6 | T2140210 | Adjuster Nut, Upper | 1 | Upper |
7 | obs 2040225-T0301 | EINSTELLMUTTER UNTEN, LENKKOPF | 1 | >> 43916 Lower |
7 | T2040259 | ERSETZT D. T2040249 & T2040251 | 1 | 43917 >> Lower |
8 | T2040061 | UNTERLEGSCHEIBE | 1 | |
9 | T2040060 | MUTTER | 1 | |
10 | obs 2070720-T0301 | Halterung | 1 | |
11 | T3450009 | Plug, M6 | 4 | |
12 | T3203222 | Bolt, HHF, M6 x 12, Slv | 6 | |
13 | obs 2070705-T0301 | Halter | 1 | |
14 | obs 3450190-T0301 | Abschlußstück | 1 | |
15 | obs 2071021-T0301 | Abdeckg. | 1 | Top |
16 | obs T2071031 | Abdeckg. | 1 | Bottom |
17 | T3050334 | Screw, Cap/Hd, M6 x 20, Slv | 2 | M6 x 20mm |
18 | 3050038-T0301 | Hutschraube | 3 | M6 x 10mm |
19 | obs 3900072-T0301 | Plakette | 1 | |
19 | obs T3900063 | Plakette | 1 | Special Edition Daytona 1200 |
20 | T3900169 | Label, Frame modification | 1 | US |
21 | obs T3930065 | LABEL, CARB DIAGRAM,4 CYL | 1 | Carb diagram US CAL 4 Cyl |
21 | obs T3930085 | LABEL, CARB DIAGRAM,3 CYL | 1 | Carb diagram US CAL 3 Cyl |
22 | T3351002 | Nut, Captive, U-Type, M5, Slv | - | |
23 | obs 3050039-T0301 | Hutschraube | 3 | M6 x 8mm |
24 | obs 3900010-T0301 | Schild | 1 | >> 16921 Oil & filter UK, NZ, AU, ZA, GR, CY, HK, MY, SE 3 Cyl |
24 | T3900136 | Schild | 1 | >> 16921 Oil & filter CH, DE 3 Cyl |
24 | T3900136 | Schild | 1 | >> 16921 Oil & filter NL 3 Cyl |
24 | T3900136 | Schild | 1 | >> 16921 Oil & filter FR 3 Cyl |
24 | T3900136 | Schild | 1 | >> 16921 Oil & filter IT 3 Cyl |
24 | T3900136 | Schild | 1 | >> 16921 Oil & filter AR, ES 3 Cyl |
24 | T3900136 | Schild | 1 | >> 16921 Oil & filter JP 3 Cyl |
24 | T3900136 | Schild | 1 | >> 16921 Oil & filter BR, PT 3 Cyl |
24 | T3900136 | Schild | 1 | Oil & filter CA 3 & 4 Cyl |
24 | T3900136 | Schild | 1 | >> 16921 Oil & filter UK, NZ, AU, ZA, GR, CY, HK, MY, SE 4 Cyl |
24 | T3900136 | Schild | 1 | >> 16921 Oil & filter CH, DE 4 Cyl |
24 | T3900136 | Schild | 1 | >> 16921 Oil & filter NL 4 Cyl |
24 | T3900136 | Schild | 1 | >> 16921 Oil & filter FR 4 Cyl |
24 | T3900136 | Schild | 1 | >> 16921 Oil & filter IT 4 Cyl |
24 | T3900136 | Schild | 1 | >> 16921 Oil & filter AR, ES 4 Cyl |
24 | T3900136 | Schild | 1 | >> 16921 Oil & filter JP 4 Cyl |
24 | T3900136 | Schild | 1 | >> 16921 Oil & filter BR, PT 4 Cyl |
25 | obs T3900146 | Schild | 1 | ECE 4 Cyl |
25 | T3900148 | Schild | 1 | ECE 4 Cyl Special Edition Daytona 1200 |
25 | obs T3900162 | Schild | 1 | ECE 3 Cyl Daytona 900 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
