Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

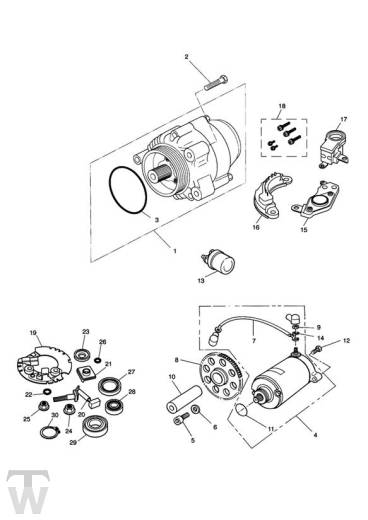

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | obs T1300014 | LICHTMASCHINE | 1 | |
| 2 | obs T3330072 | Hutschraube | 3 | M8 x 43mm |
| 3 | T3600100 | O ring | 1 | |
| 4 | 1310000-T0301 | ANLASSER | 1 | |
| 5 | T3051062 | Screw, M6 x 12, Enc, Raw | 1 | |
| 6 | T3555004 | Washer,6.4 x 14 x 1.6 | 1 | |
| 7 | T2500453 | Kabel | 1 | |
| 8 | obs 1220131-T0301 | ZWISCHENZAHNRAD ANLASSERFR.13Z | 1 | >> 23680 13T 4 Cyl |
| 8 | obs 1220131-T0301 | ZWISCHENZAHNRAD ANLASSERFR.13Z | 1 | >> 23706 13T 3 Cyl |
| 8 | T1220130 | ZWISCHENRAD, ANLASSERFREIL.15Z | 1 | 23681 >> 15T 4 Cyl |
| 8 | T1220130 | ZWISCHENRAD, ANLASSERFREIL.15Z | 1 | 23707 >> 15T 3 Cyl |
| 9 | T3350300 | Nut, M6 x 1.0, Slv | 3 | |
| 10 | T1220457 | Spindle, Idler Gear | 1 | |
| 11 | T3600115 | O Ring | 1 | |
| 12 | T3205067 | Bolt, HHF, Lghtd, M6 x 25, Slv | 2 | |
| 13 | T1310008 | Starter Solenoid Assy | 1 | |
| 14 | obs 3550018-T0301 | Unterlegscheibe | 1 | |
| 15 | T1300016 | REGLER,25 AMPERE | 1 | 25 amp |
| 16 | T1300017 | HALTERUNG, GLEICHRICHTER | 1 | |
| 17 | T1300018 | HALTERUNG, BUERSTE | 1 | |
| 18 | T1300019 | WARTUNGSKIT FUER 1300000-T0301 | 1 | |
| 19 | T1310022 | HALTERUNG, ANLASSER | 1 | |
| 20 | T1310025 | BUERSTEN, ANLASSER | 1 | |
| 21 | T1310027 | ISOLATOR | 1 | |
| 22 | T1310029 | O-RING, ANLASSER | 1 | |
| 23 | obs T1310030 | ISOLATOR | 1 | |
| 24 | obs T1310031 | MUTTER, ANLASSER | 1 | |
| 25 | obs T1310032 | MUTTER, ANLASSER | 1 | |
| 26 | T1310034 | DICHTUNG, ANLASSER | 1 | |
| 27 | obs T1310033 | DICHTRING, ANLASSER | 1 | |
| 28 | T1310035 | LAGER, ANLASSER | 1 | |
| 29 | obs T1310036 | LAGER, ANLASSER | 1 | |
| 30 | T1310037 | SEEGERRING, ANLASSER | 1 | |
| 31 | 1310009-T0301 | Terminal Kit, Starter Solenoid | 1 | Not Illustrated |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
