ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

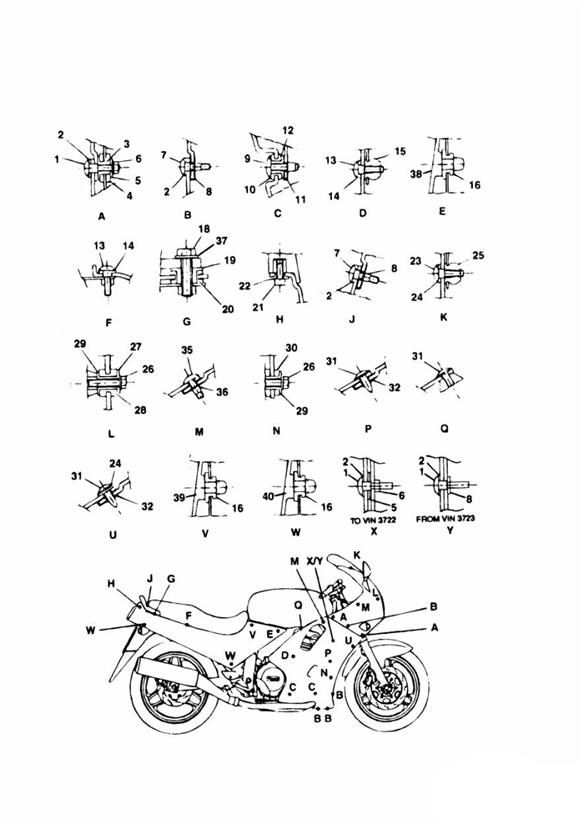

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  3330510-T0301 | Schraubbolzen | 4 | M5 x 25mm |
| 1 | obs 3330511-T0301 | Schraubbolzen | 6 | M5 x 25mm Black |
| 2 | 3550055-T0301 | Unterlegscheibe | 11 | |
| 3 | 3010010-T0301 | Scheibe mit H?lse | 4 | |
| 4 | T3021100 | Grommet, Dia 13 x 1.8 | 4 | |
| 5 | T3551178 | Washer, M5 x 15 x 1.6 | 4 | |
| 6 | T3350010 | Sich.mutter | 4 | |
| 7 | obs 3330515-T0301 | Schraubbolzen | 5 | M5 x 16mm |
| 7 | T3330749 | Screw, But/HD, Shld, M5 x 16 | 7 | M5 x 16mm Black |
| 8 | T3350123 | Nut, Captive, M5, Non-Secured | 7 | |
| 9 | 3330500-T0301 | Schraube | 4 | M6 x 22mm |
| 9 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 4 | Black finish |
| 10 | T3020153 | Grommet,13 x 3 x 10 | 4 | |
| 11 | T3351021 | Nut, Captive, M6, Slv | 4 | |
| 12 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 4 | |
| 13 | 3330504-T0301 | Schraube | 4 | M6 x 20mm |
| 13 | T3330095 | Schraubbolzen | 6 | M6 x 20mm Black |
| 14 | obs 3550060-T0301 | Unterlegscheibe | 4 | |
| 15 | 3350060-T0301 | Mutter | 2 | |
| 16 | T3020029 | Grommet, Side Panel | 8 | |
| 18 | T3200090 | Bolt, RHHF, M8 x 30, Slv, Enc | 2 | |
| 19 | 3010220-T0301 | Scheibe mit H?lse | 2 | |
| 20 | T3021250 | Grommet, Dia 18x4 | 2 | |
| 21 | T3203222 | Bolt, HHF, M6 x 12, Slv | 2 | M6 x 12mm |
| 22 | T3010062 | Flanged Sleeve, M6 x 7.8 x 2.85 | 2 | |
| 23 | T3330635 | Schraube | 7 | |
| 24 | T3550050 | Plastic Washer | 14 | |
| 25 | T3350050 | Wellnut, M5 | 8 | |
| 26 | T3205067 | Bolt, HHF, Lghtd, M6 x 25, Slv | 8 | |
| 27 | T3551283 | Washer, M10,10.5x18x1.6, Slv | 4 | |
| 28 | T3021200 | Grommet, Dia 14x4, Panel | 4 | |
| 29 | T3010701 | Flanged Sleeve,6.4 x 10 x 14.5 | 6 | |
| 30 | T1260309 | Seal, Cam Cover, Screw, Twin Lip | 2 | |
| 31 | 3330420-T0301 | Schraube | 21 | |
| 32 | obs 3350025-T0301 | Kastenmutter | 9 | |
| 35 | obs 3330418-T0301 | Schraube | 6 | 2971 >> M5 x 16mm |
| 36 | obs 3350025-T0301 | Kastenmutter | 7 | 1734 > |
| 37 | T3555033 | Washer,8.4 x 24 x 2 | 2 | |
| 38 | obs 2300124-T0301 | Verschluß | 2 | |
| 39 | 2300125-T0301 | Verschluß | 2 | Short |
| 40 | 2300126-T0301 | Verschluß | 4 | Long |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
