ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer
ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

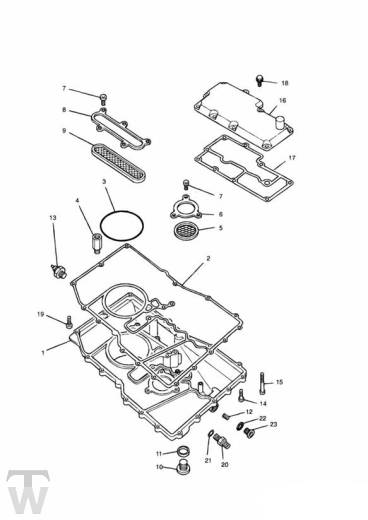

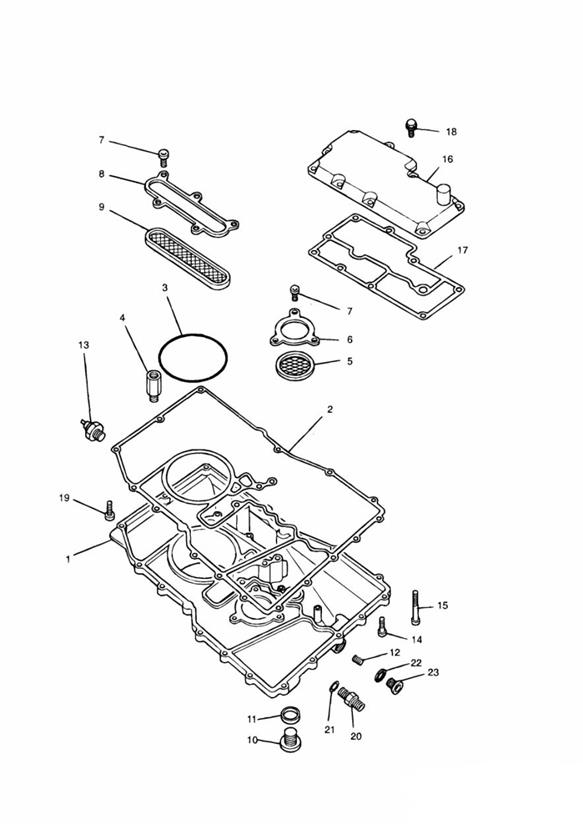

Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T1230173 | OELWANNE,4-ZYLINDER | 1 | 4 Cyl Items 22 & 23 req`d if replacing 4 Cyl sump to VIN 1901 & 3 Cyl sump to VIN 4383 |
1 | obs T1230175 | OELWANNE,3-ZYLINDER | 1 | 3 Cyl Items 22 & 23 req`d if replacing 4 Cyl sump to VIN 1901 & 3 Cyl sump to VIN 4383 |
2 | 1230025-T0301 | OELWANNENDICHTUNG,4-ZYLINDER | 1 | 4 Cyl |
2 | T1230056 | OELWANNENDICHTUNG,3-ZYLINDER | 1 | 3 Cyl |
3 | 3600025-T0301 | O-ring | 1 | |
4 | T1210060 | OELUEBERDRUCKVENTIL | 1 | |
5 | 1230050-T0301 | FILTER, OELKUEHLERRUECKLAUF | 1 | 4 Cyl |
6 | obs 1230055-T0301 | HALTEPLATTE FILTER | 1 | 4 Cyl |
7 | obs T3331039 | Screw, Tpt Tx, P/HD, M6x12, Slv | 8 | M6 x 12mm 4 Cyl |
7 | obs T3331039 | Screw, Tpt Tx, P/HD, M6x12, Slv | 5 | M6 x 12mm 3 Cyl |
8 | obs 1230065-T0301 | HALTEPLATTE OELANSAUGFILTER | 1 | |
9 | obs 1230060-T0301 | OELANSAUGFILTER | 1 | |
10 | obs 1230030-T0301 | OELABLASSSCHRAUBE, M22 | 1 | M22 Check size before ordering |
10 | T3458989 | Sump Plug, M14 x 1.5, Blk | 1 | M14 Check size before ordering |
11 | T3550177 | Sealing Washer, M22 | 1 | M22 Check size before ordering |
11 | T3558989 | Washer, Sealing,14.4 x 23 x 3 | 1 | Check size before ordering |
12 | T3450005 | Stopfen | 3 | >> 1901 4 Cyl |
12 | T3450005 | Stopfen | 2 | >> 4383 3 Cyl |
13 | T1230540 | Oil Pressure Switch | 1 | |
14 | T3331041 | Screw, Pan/Hd, Tx, M6 x 25, Enc | 16 | |
14 | T3331041 | Screw, Pan/Hd, Tx, M6 x 25, Enc | 13 | |
15 | T3331111 | Screw, Pan/Hd, Tx, M6 x 55, Slv | 2 | |
16 | obs 1260150-T0301 | DECKEL, LICHTMASCHINENANTRIEB | 1 | |
17 | 1260138-T0301 | DICHTUNG, DECKEL LIMA-ANTRIEB | 1 | |
18 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 9 | M6 x 16mm |
19 | T3331041 | Screw, Pan/Hd, Tx, M6 x 25, Enc | 2 | Exhaust bracket screws |
20 | obs 2101004-T0301 | Adapter | 1 | Oil cooler return |
21 | T3550547 | Washer, Cu, OD19 x ID14.2 | 1 | |
22 | 3550048-T0301 | Dichtscheibe | 3 | 1902 >> M16 4 Cyl Items 22 & 23 req`d if replacing 4 Cyl sump to VIN 1901 & 3 Cyl sump to VIN 4383 |
22 | 3550048-T0301 | Dichtscheibe | 2 | 4384 >> M16 3 Cyl Items 22 & 23 req`d if replacing 4 Cyl sump to VIN 1901 & 3 Cyl sump to VIN 4383 |
23 | obs 3450021-T0301 | Stopfen | 3 | 1902 >> M16 4 Cyl Items 22 & 23 req`d if replacing 4 Cyl sump to VIN 1901 & 3 Cyl sump to VIN 4383 |
23 | obs 3450021-T0301 | Stopfen | 2 | 4384 >> M16 3 Cyl Items 22 & 23 req`d if replacing 4 Cyl sump to VIN 1901 & 3 Cyl sump to VIN 4383 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
