ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

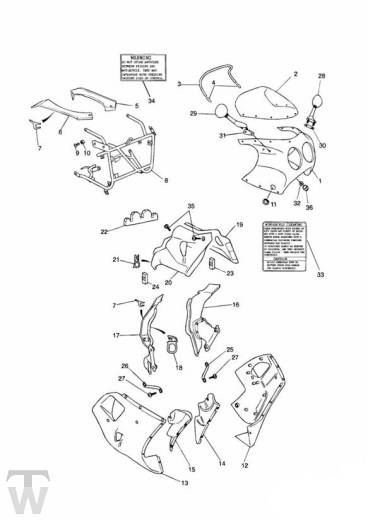

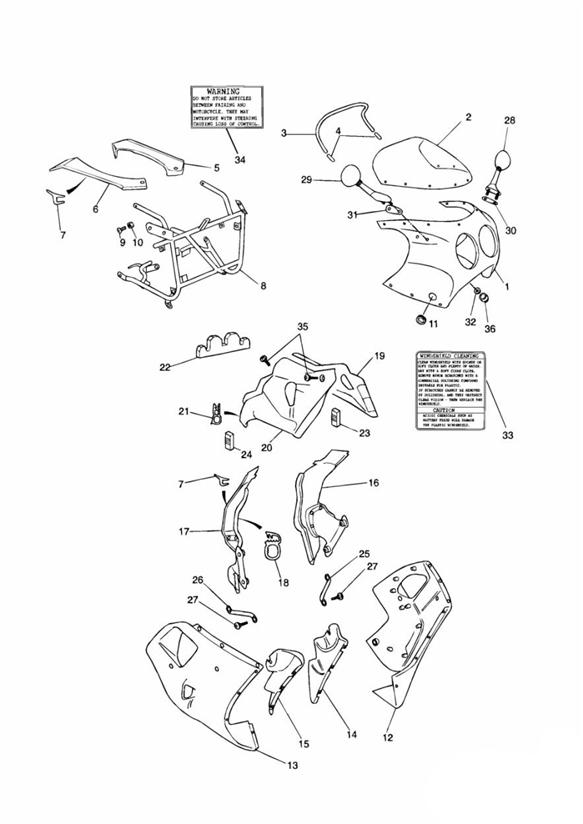

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs 2304030-T0301 | Verkleidung Cockpit | 1 | Assam Black |
1 | obs 2304032-T0301 | Verkleidung Cockpit | 1 | Lancaster Red |
1 | obs 2304033-T0301 | Verkleidung Cockpit | 1 | Radiant Red |
1 | 2304034-T0301 | Verkleidung Cockpit | 1 | Midnight Blue |
2 | obs 2300020-T0301 | Windschutzscheibe | 1 | |
3 | obs T3660064 | Zierteil | 1 | |
4 | obs T3700057 | Verzier.klemme | 2 | |
5 | 2300461-T0301 | Abdeckung links | 1 | >> 3722 4 Cyl |
5 | 2300461-T0301 | Abdeckung links | 1 | >> 3453 3 Cyl |
5 | obs T2300565 | Abdeckung links | 1 | 3723 >> 4 Cyl |
5 | obs T2300565 | Abdeckung links | 1 | 3454 >> 3 Cyl |
6 | obs 2300466-T0301 | Abdeckung rechts | 1 | >> 3722 4 Cyl |
6 | obs 2300466-T0301 | Abdeckung rechts | 1 | >> 3453 3 Cyl |
6 | obs T2300567 | Abdeckung rechts | 1 | 3723 >> 4 Cyl |
6 | obs T2300567 | Abdeckung rechts | 1 | 3454 >> 3 Cyl |
7 | obs 3660051-T0301 | Trim Infill, Outer,550 | 4 | Cut to length |
8 | 2300002-T0301 | Unterbau | 1 | Upper |
9 | T3050323 | Screw, Cap/Hd, M8 x 30, Slv | 2 | |
10 | T3550013 | Unterlegscheibe | 2 | M8 |
11 | obs 2700023-T0301 | Gummilager | 2 | |
12 | obs 2304063-T0301 | Verkleidung Seitenteil links | 1 | >> 1211 Assam Black 4 Cyl |
12 | obs 2306063-T0301 | Verkleidung Seitenteil links | 1 | 1212 >> Assam Black 4 Cyl |
12 | obs 2304073-T0301 | Verkleidung Seitenteil links | 1 | >> 3722 Assam Black 3 Cyl |
12 | obs 2306073-T0301 | Verkleidung Seitenteil links | 1 | 3723 >> Assam Black 3 Cyl |
12 | obs 2304065-T0301 | Verkleidung Seitenteil links | 1 | >> 1211 Lancaster Red 4 Cyl |
12 | obs 2306065-T0301 | Verkleidung Seitenteil links | 1 | 1212 >> Lancaster Red 4 Cyl |
12 | obs 2304075-T0301 | Verkleidung Seitenteil links | 1 | Lancaster Red 3 Cyl |
12 | obs 2306067-T0301 | Verkleidung Seitenteil links | 1 | Radiant Red 4 Cyl |
12 | obs 2306077-T0301 | Verkleidung Seitenteil links | 1 | Radiant Red 3 Cyl |
12 | obs 2306040-T0301 | Verkleidung Seitenteil links | 1 | Midnight Blue 4 Cyl |
12 | obs 2306050-T0301 | Verkleidung Seitenteil links | 1 | Midnight Blue 3 Cyl |
13 | obs 2304093-T0301 | Verkleidung Seitenteil rechts | 1 | >> 1211 Assam Black 4 Cyl |
13 | obs 2306093-T0301 | Verkleidung Seitenteil rechts | 1 | 1212 >> Assam Black 4 Cyl |
13 | obs 2304103-T0301 | Verkleidung Seitenteil rechts | 1 | >> 3722 Assam Black 3 Cyl |
13 | obs 2306103-T0301 | Verkleidung Seitenteil rechts | 1 | 3723 >> Assam Black 3 Cyl |
13 | obs 2304095-T0301 | Verkleidung Seitenteil rechts | 1 | >> 1211 Lancaster Red 4 Cyl |
13 | obs 2306095-T0301 | Verkleidung Seitenteil rechts | 1 | 1212 >> Lancaster Red 4 Cyl |
13 | obs 2304105-T0301 | Verkleidung Seitenteil rechts | 1 | Lancaster Red 3 Cyl |
13 | obs 2306097-T0301 | Verkleidung Seitenteil rechts | 1 | Radiant Red 4 Cyl |
13 | obs 2306107-T0301 | Verkleidung Seitenteil rechts | 1 | Radiant Red 3 Cyl |
13 | obs 2306080-T0301 | Verkleidung Seitenteil rechts | 1 | Midnight Blue 4 Cyl |
13 | obs 2306110-T0301 | Verkleidung Seitenteil rechts | 1 | Midnight Blue 3 Cyl |
14 | obs 2300411-T0301 | Luftleiter Kühler links | 1 | >> 1211 4 Cyl |
14 | obs 2300411-T0301 | Luftleiter Kühler links | 1 | >> 3722 3 Cyl |
14 | obs 2300506-T0301 | Luftleiter Kühler links | 1 | 4 Cyl 1212 >> 3723 & Current part in UK, DE, NL |
14 | obs 2300546-T0301 | Luftleiter Kühler links | 1 | 3723 >> 3 Cyl (All) & 4 Cyl Outside UK, DE, NL |
15 | obs 2300416-T0301 | Luftleiter Kühler rechts | 1 | >> 1211 4 Cyl |
15 | obs 2300416-T0301 | Luftleiter Kühler rechts | 1 | >> 3722 3 Cyl |
15 | obs 2300508-T0301 | Luftleiter Kühler rechts | 1 | 4 Cyl 1212 >> 3723 & Current part in UK, DE, NL |
15 | 2300548-T0301 | Luftleiter Kühler rechts | 1 | 3723 >> 3 Cyl (All) & 4 Cyl Outside UK, DE, NL |
16 | 2300491-T0301 | Innenverkleidung li | 1 | >> 2970 4 Cyl |
16 | 2300489-T0301 | Innenverkleidung li | 1 | 2971 >> 3722 4 Cyl |
16 | T2300573 | Innenverkleidung li | 1 | 3723 >> 4 Cyl |
16 | 2300441-T0301 | Innenverkleidung li | 1 | >> 3453 3 Cyl |
16 | obs T2300569 | Innenverkleidung li | 1 | 3454 >> 3 Cyl |
17 | obs 2300496-T0301 | Innenverkleidung re | 1 | >> 3722 4 Cyl |
17 | T2300575 | Innenverkleidung re | 1 | 3723 >> 4 Cyl |
17 | 2300446-T0301 | Innenverkleidung re | 1 | >> 3453 3 Cyl |
17 | obs T2300571 | Innenverkleidung re | 1 | 3454 >> 3 Cyl |
18 | 3660014-T0301 | Zierteil | 2 | Cut to length |
19 | 2300481-T0301 | Verkleidg. Links | 1 | >> 3722 4 Cyl |
19 | obs 2300421-T0301 | Verkleidg. Links | 1 | >> 3453 3 Cyl |
19 | 2300511-T0301 | Verkleidg. Links | 1 | 3723 >> 4 Cyl |
19 | 2300511-T0301 | Verkleidg. Links | 1 | 3454 >> 3 Cyl |
20 | 2300486-T0301 | Verkleidg. Rechts | 1 | >> 3722 4 Cyl |
20 | 2300515-T0301 | Verkleidg. Rechts | 1 | 3723 >> 4 Cyl |
20 | obs 2300426-T0301 | Verkleidg. Rechts | 1 | >> 3453 3 Cyl |
20 | obs 2300513-T0301 | Verkleidg. Rechts | 1 | 3454 >> 3 Cyl |
21 | obs 3660016-T0301 | Zierteil | 2 | Cut to length |
22 | T3660087 | Dichtung | 1 | 3 & 4 Cyl |
23 | 3660100-T0301 | Dichtung links | 1 | |
24 | 3660095-T0301 | Dichtung rechts | 1 | |
25 | 2300043-T0301 | Konsole links | 1 | 4 Cyl |
25 | 2300045-T0301 | Konsole links | 1 | 3 Cyl |
26 | 2300044-T0301 | Konsole rechts | 1 | 4 Cyl |
26 | obs 2300046-T0301 | Konsole rechts | 1 | 3 Cyl |
27 | T3201228 | Bolt, HHF, M8 x 14, Slv | 2 | M8 x 14mm |
28 | obs 2300151-T0301 | Spiegelbaus. l. | 1 | |
29 | obs 2300152-T0301 | Spiegelbaus. r. | 1 | |
30 | obs 2300034-T0301 | Halt.auflage | 1 | LH |
31 | 2300154-T0301 | Halt.auflage | 1 | RH |
32 | T3350012 | Sich.mutter | 4 | M6 |
33 | obs 3900040-T0301 | Schild | 1 | Windscreen cleaning UK, NZ, AU, ZA, GR, CY, HK, MY |
33 | obs 3910040-T0301 | Schild | 1 | Windscreen cleaning CH, DE |
33 | obs 3901040-T0301 | Schild | 1 | Windscreen cleaning NL |
33 | obs 3902040-T0301 | Schild | 1 | Windscreen cleaning FR |
33 | obs 3903040-T0301 | Schild | 1 | Windscreen cleaning IT |
33 | obs 3904040-T0301 | Schild | 1 | Windscreen cleaning AR, ES |
33 | obs 3906040-T0301 | Schild | 1 | Windscreen cleaning JP |
33 | obs 3907040-T0301 | Schild | 1 | Windscreen cleaning BR, PT |
34 | T3900051 | Label, Fairing Stowage, Diagramatic | 1 | Fairing stowage UK, NZ, AU, ZA, GR, CY, HK, MY |
34 | T3900051 | Label, Fairing Stowage, Diagramatic | 1 | Fairing stowage CH, DE |
34 | T3900051 | Label, Fairing Stowage, Diagramatic | 1 | Fairing stowage NL |
34 | T3900051 | Label, Fairing Stowage, Diagramatic | 1 | Fairing stowage FR |
34 | T3900051 | Label, Fairing Stowage, Diagramatic | 1 | Fairing stowage IT |
34 | T3900051 | Label, Fairing Stowage, Diagramatic | 1 | Fairing stowage AR, ES |
34 | T3900051 | Label, Fairing Stowage, Diagramatic | 1 | Fairing stowage JP |
34 | T3900051 | Label, Fairing Stowage, Diagramatic | 1 | Fairing stowage BR, PT |
35 | 3330504-T0301 | Schraube | 4 | M6 x 20mm |
36 | T3450124 | Cap | 4 | 10mm |
37 | 3660041-T0301 | Trim, LH, Infill Outer,130g | 1 | |
38 | 3660048-T0301 | Trim, RH, Infill Outer,450g | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
