Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

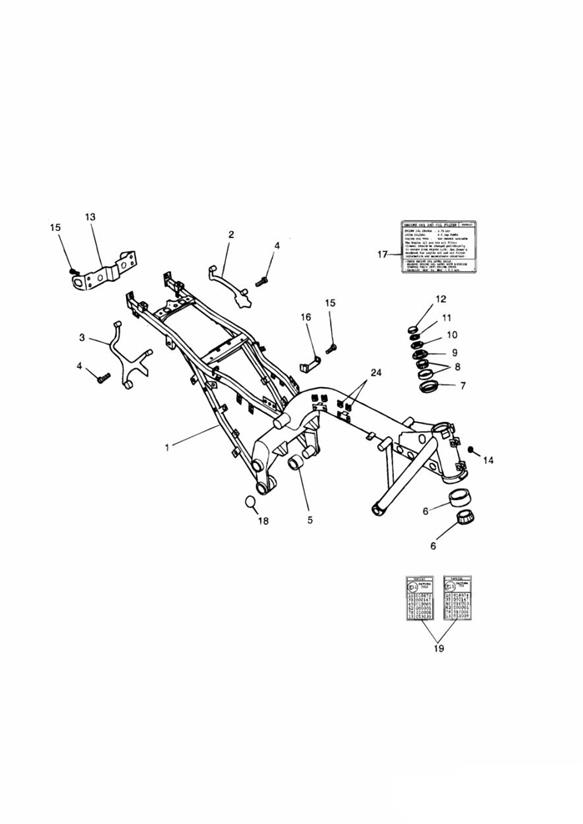

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | obs T2078980 | Rahmen kompl. | 1 | |
| 2 | obs 2070760-T0301 | Handgriff | 1 | >> 4502 LH |
| 2 | obs 2070762-T0301 | Handgriff | 1 | 4503 >> LH |
| 3 | obs 2070750-T0301 | Handgriff | 1 | RH >> 4502 then deleted |
| 4 | T3202118 | Bolt, RHHF, M8 x 1.25 x 45, Slv | 4 | |
| 5 | obs 2078691-T0301 | Buchse | 1 | |
| 6 | T3800031 | Bearing,30x55x17, Taper Roll | 1 | |
| 7 | 2070002-T0301 | Lagerring | 1 | |
| 8 | T3800032 | Bearing,24x47x15, Taper Roll | 1 | |
| 9 | obs 2040225-T0301 | EINSTELLMUTTER UNTEN, LENKKOPF | 1 | Lower |
| 10 | T2140210 | Adjuster Nut, Upper | 1 | |
| 11 | T2040061 | UNTERLEGSCHEIBE | 1 | |
| 12 | T2040060 | MUTTER | 1 | |
| 13 | obs 2070720-T0301 | Halterung | 1 | Rear lamp |
| 14 | T3450009 | Plug, M6 | 4 | |
| 15 | T3203222 | Bolt, HHF, M6 x 12, Slv | 6 | |
| 16 | obs 2070705-T0301 | Halter | 1 | |
| 17 | obs 3900010-T0301 | Schild | 1 | Oil & filter 3 Cyl UK, NZ, AU, ZA, GR, CY, HK, MY |
| 17 | T3900136 | Schild | 1 | Oil & filter 3 Cyl CH, DE |
| 17 | T3900136 | Schild | 1 | Oil & filter 3 Cyl NL |
| 17 | T3900136 | Schild | 1 | Oil & filter 3 Cyl FR |
| 17 | T3900136 | Schild | 1 | Oil & filter 3 Cyl IT |
| 17 | T3900136 | Schild | 1 | Oil & filter 3 Cyl AR, ES |
| 17 | T3900136 | Schild | 1 | Oil & filter 3 Cyl JP |
| 17 | T3900136 | Schild | 1 | Oil & filter 3 Cyl BR, PT |
| 17 | T3900136 | Schild | 1 | Oil & filter 4 Cyl UK, NZ, AU, ZA, GR, CY, HK, MY |
| 17 | T3900136 | Schild | 1 | Oil & filter 4 Cyl CH, DE |
| 17 | T3900136 | Schild | 1 | Oil & filter 4 Cyl NL |
| 17 | T3900136 | Schild | 1 | Oil & filter 4 Cyl FR |
| 17 | T3900136 | Schild | 1 | Oil & filter 4 Cyl IT |
| 17 | T3900136 | Schild | 1 | Oil & filter 4 Cyl AR, ES |
| 17 | T3900136 | Schild | 1 | Oil & filter 4 Cyl JP |
| 17 | T3900136 | Schild | 1 | Oil & filter 4 Cyl BR, PT |
| 18 | obs 3450190-T0301 | Abschlußstück | 1 | 4100 > |
| 19 | obs 3900145-T0301 | Schild | 1 | ECE 4 Cyl |
| 19 | obs 3900160-T0301 | Schild | 1 | ECE 3 Cyl |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
