ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

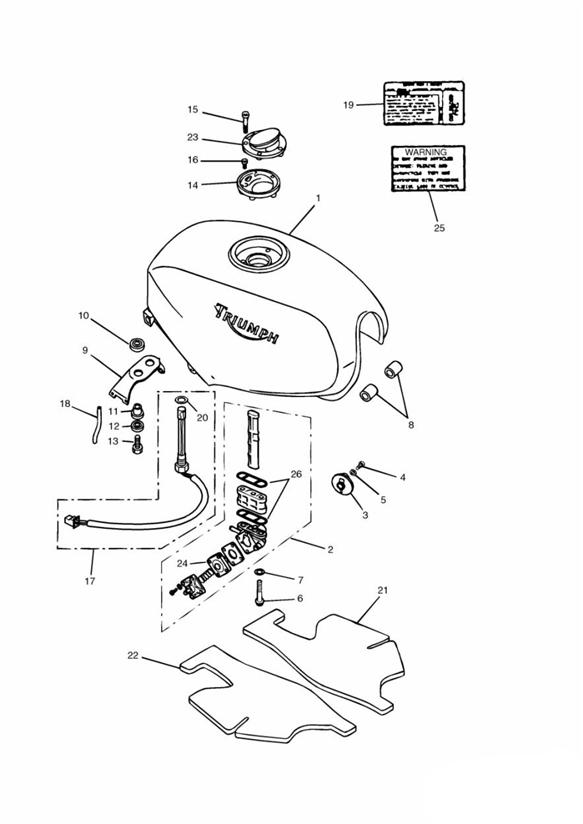

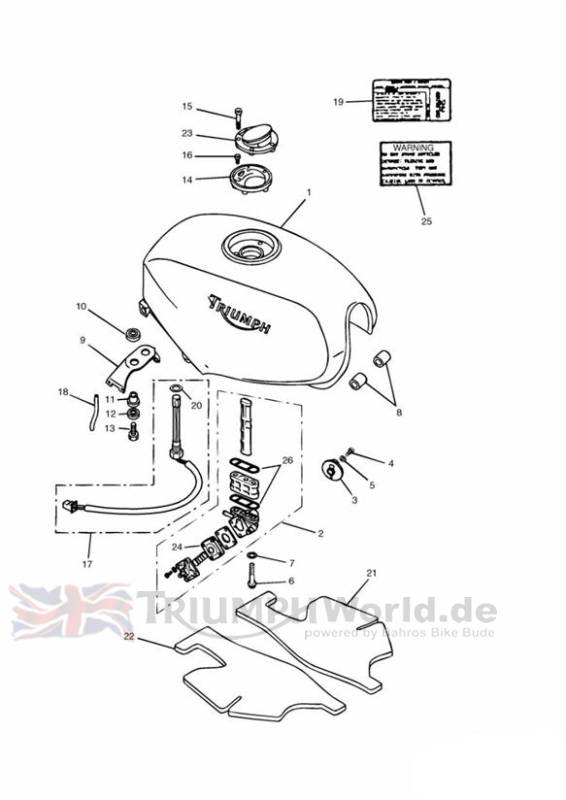

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | 2400227-T0301 | Kraftst.tank | 1 | Assam Black; Includes heat pads |
1 | obs 2400232-T0301 | Kraftst.tank | 1 | Lancaster Red; Includes heat pads |
1 | obs 2400267-T0301 | Kraftst.tank | 1 | Midnight Blue; Includes heat pads |
1 | obs 2400257-T0301 | Kraftst.tank | 1 | Radiant Red; Includes heat pads |
2 | 2400025-T0301 | Schild | 1 | |
3 | obs 2400080-T0301 | Knopf | 1 | Side panel with decal |
3 | 2400081-T0301 | Knopf | 1 | Type 2 Side panel with indented arrow |
4 | T3050308 | Schraube | 1 | |
5 | T3551088 | Washer,4.25 x 8 x 0.8 | 1 | M4 |
6 | obs 3200035-T0301 | Schraubbolzen | 2 | M6 x 45mm |
7 | 3550150-T0301 | Scheibe, abdicht- | 2 | |
8 | T2400603 | Bush, Tank Mount | 2 | |
9 | obs T2070700 | Bridge, Fuel Tank | 1 | |
10 | T2400602 | Grommet, Long, Tank Rear Mount | 2 | |
11 | T3010042 | Flanged Sleeve, M6 x 10 x 18 | 2 | |
12 | T3555004 | Washer,6.4 x 14 x 1.6 | 2 | |
13 | T3205083 | Bolt, HHF, LGHTD, M6 x 28, Slv | 2 | |
14 | T2401712 | Surround, Filler Cap | 1 | |
15 | 3050045-T0301 | Schraube | 3 | M5 x 20mm |
16 | obs 3330028-T0301 | Schraube | 1 | M5 x 8mm |
17 | 2400070-T0301 | Sensor | 1 | Low fuel |
18 | 3620220-T0301 | Leitung, kraftstoff- | 1 | |
19 | T3900046 | Label, Tank Info, Diagramatic | 1 | UK, NZ, AU, ZA, GR, CY, HK, MY |
19 | T3900046 | Label, Tank Info, Diagramatic | 1 | CH, DE |
19 | T3900046 | Label, Tank Info, Diagramatic | 1 | NL |
19 | T3900046 | Label, Tank Info, Diagramatic | 1 | FR |
19 | T3900046 | Label, Tank Info, Diagramatic | 1 | IT |
19 | T3900046 | Label, Tank Info, Diagramatic | 1 | AR, ES |
19 | T3900046 | Label, Tank Info, Diagramatic | 1 | JP |
19 | T3900046 | Label, Tank Info, Diagramatic | 1 | BR, PT |
20 | 2400071-T0301 | Dichtung | 1 | |
21 | T2301031 | W?rmeschutzbl. | 1 | LH |
22 | T2301032 | W?rmeschutzbl. | 1 | RH |
23 | obs 2400004-T0301 | Kappe, Einf?llverschlu | 1 | Includes 2 keys |
24 | T2400072 | Membran | 1 | |
25 | T3900051 | Label, Fairing Stowage, Diagramatic | 1 | Fairing stowage UK, NZ, AU, ZA, GR, CY, HK, MY, SE |
25 | T3900051 | Label, Fairing Stowage, Diagramatic | 1 | Fairing stowage CH, DE |
25 | T3900051 | Label, Fairing Stowage, Diagramatic | 1 | Fairing stowage NL |
25 | T3900051 | Label, Fairing Stowage, Diagramatic | 1 | Fairing stowage FR |
25 | T3900051 | Label, Fairing Stowage, Diagramatic | 1 | Fairing stowage IT |
25 | T3900051 | Label, Fairing Stowage, Diagramatic | 1 | Fairing stowage AR, ES |
25 | T3900051 | Label, Fairing Stowage, Diagramatic | 1 | Fairing stowage JP |
25 | T3900051 | Label, Fairing Stowage, Diagramatic | 1 | Fairing stowage BR, PT |
26 | 2400055-T0301 | Öldichtung | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
