ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

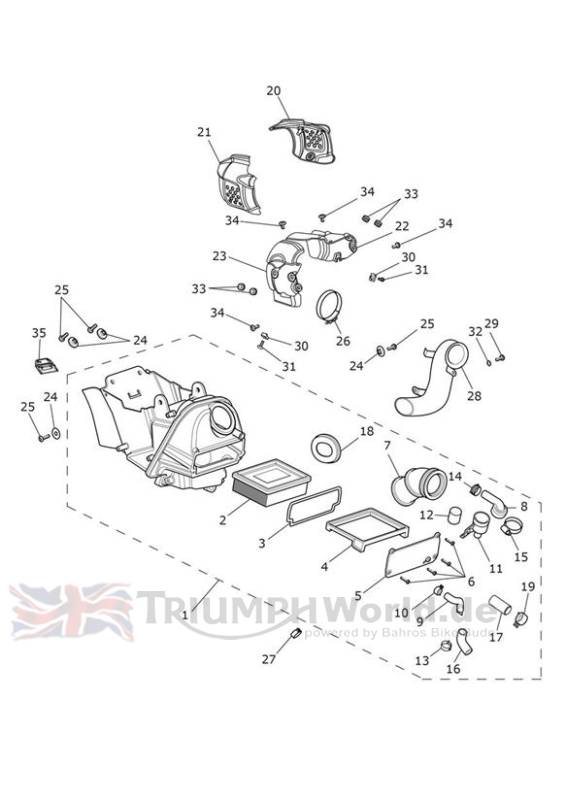

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2203146 | Airbox Assembly, Single Throttle | 1 | |
2 | T2201057 | Air Filter | 1 | |
3 | T2201058 | Seal, Filter Face | 1 | |
4 | T2201059 | Cassette, Air Filter | 1 | |
5 | T2200937 | Mount Plate, Filter Cassette | 1 | |
6 | T3330319 | Screw, S/Tap,5 x 20 | 4 | |
7 | T2201071 | Duct, Intake, Single Throttle | 1 | |
8 | T2201497 | Cap, In-Line Breather, Short | 1 | |
9 | T2201434 | Drain Tube, Sealed | 1 | |
10 | T3700089 | Schelle, schlauch- | 1 | |
11 | T2201457 | Moulding, Breather, In-Line | 1 | |
12 | T2201488 | Foam, Breather Chamber, In Line | 1 | |
13 | T3700050 | Schl.schelle | 1 | |
14 | T3700171 | Hose Clip, Dia 14.0 | 1 | |
15 | T2102242 | Schl.schelle | 1 | |
16 | T2201449 | Hose, Breather, Crankcase | 1 | |
17 | T2203125 | Cap, PVC | 1 | |
18 | T2200938 | Grommet, Insertion, Intake Duct | 1 | |
19 | T3700076 | Schelle, schlauch- | 1 | |
20 | T2208990 | Finisher, Intake, LH | 1 | |
21 | T2208991 | Finisher, Intake, RH | 1 | |
22 | T2204848 | Finisher Mount, Intake, LH | 1 | |
23 | T2204849 | Finisher Mount, Intake, RH | 1 | |
24 | T3010031 | Flanged Sleeve, M6 | 4 | |
25 | T3330334 | Screw, Tx, Pan/Hd, M6 x 16, Slv | 4 | |
26 | T3700041 | Feder | 1 | |
27 | T3700050 | Schl.schelle | 1 | |
28 | T2201014 | Intake Duct, Airbox | 1 | |
29 | T3331260 | Screw, Thread Forming,5 x 20 | 1 | |
30 | T3350161 | Nut, Captive, M5 | 2 | |
31 | T3332656 | Screw, Button, M5 x 12, Enc | 2 | |
32 | T3551178 | Washer, M5 x 15 x 1.6 | 1 | |
33 | T3020131 | Grommet,9 x 2 x 6 | 4 | |
34 | T3331075 | Bolt, But/Hd, M5 x 14, Slv | 4 | |
35 | T2205566 | Seal, Battery Strap Aperture | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
