ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

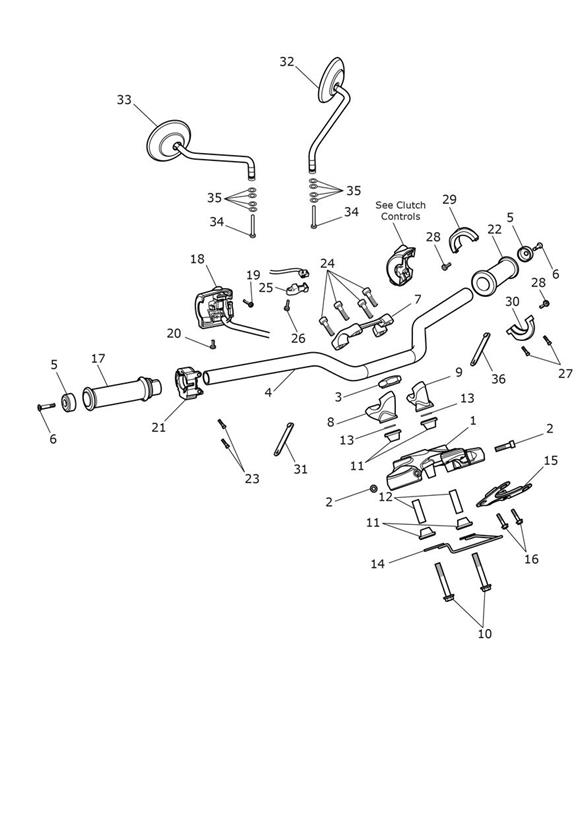

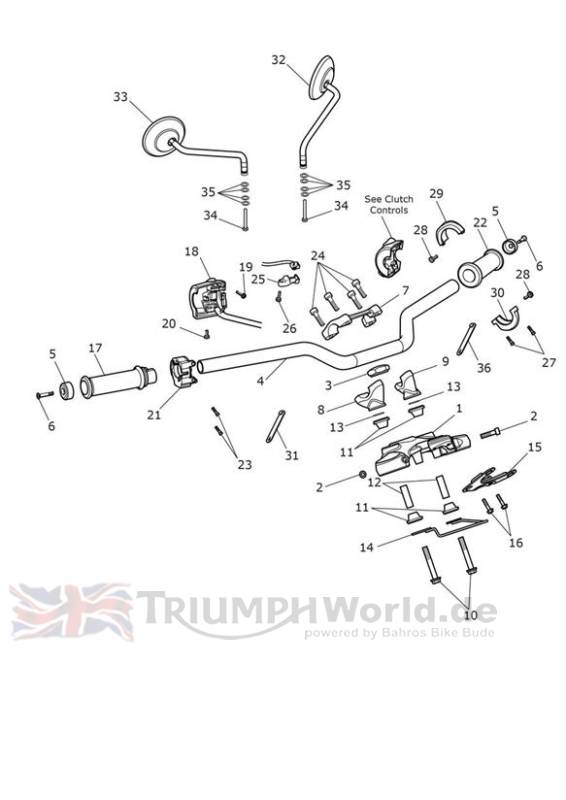

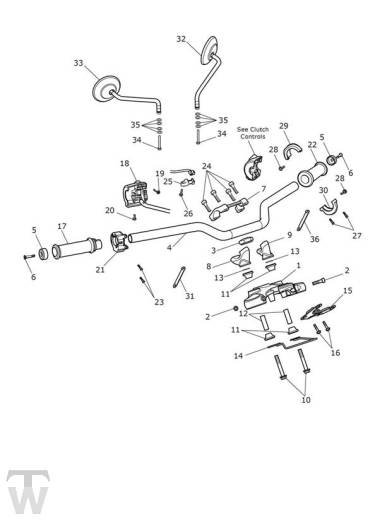

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2042131 | Upper Yoke, Type A | 1 | |
2 | T3051097 | Screw, Cap/Hd, M8 x 25, Silver | 2 | |
3 | T2042135 | Nut, Upper, M25, Domed | 1 | |
4 | T2046173 | Handlebar,25.4 OD, Black | 1 | |
5 | T2046663 | Finisher, Bar End | 2 | |
6 | T2049494 | Kit, Handlebar Spacer | 1 | > 776237 All Except BR & > 778178 BR Only |
6 | T3330923 | Screw, Csk, M6 x 20, Slv, Enc | 2 | 776238 > All Except BR & 778179 > BR Only |
7 | T2041234 | Clamp, Handlebar, Upper,25.4 Bar | 1 | |
8/9 | T2042238 | Kit, Clamp, Handlebar Lower | 1 | > 864960 All Except BR & > 869600 BR Only - Kit includes LH & RH |
8 | T2042305 | Clamp, Handlebar, Lower, RHS | 1 | 864961 > All Except BR & 869601 > BR Only |
9 | T2042306 | Clamp, Handlebar, Lower, LHS | 1 | 864961 > All Except BR & 869601 > BR Only |
10 | T3205765 | Bolt, HHF, M10 x 65, Slv | 2 | |
11 | T2042136 | Rubber Bush, Handlebar Clamp | 4 | |
12 | T2040807 | Sleeve, Dia,13 x 43 | 2 | |
13 | T3550632 | Washer,10.5 x 21 x 2 | 2 | |
14 | T3700448 | Cable Guide | 1 | |
15 | T2041583 | Mount, Instruments | 1 | |
16 | T3331110 | Screw, Pan/Hd, Tx, M6 x 25, Enc | 2 | |
17 | T2041169 | Heated Grip, RH | 1 | |
18 | T2041291 | Switchcubes, RH, Modes | 1 | Includes Front Brake Switch |
19 | T3330283 | Screw, Pan/Hd, Tx, M4 x 20, Blk | 1 | |
20 | T3330284 | Screw, Pan/Hd, TX, M4 x 12, Black | 1 | |
21 | T2041554 | Sensor, AP, Cruise | 1 | |
22 | T2041192 | Heated Grip, LH | 1 | |
23 | T3330245 | Bolt, C/Hd, Tx, M4 x 12, Slv, Enc | 2 | |
24 | T3051097 | Screw, Cap/Hd, M8 x 25, Silver | 4 | |
25 | T2029010 | Bracket, Front Brake Switch | 1 | |
26 | T3331750 | Screw, Tx, M4 x 17.5, Slv | 1 | |
27 | T3330264 | Screw, S/Tap, TX,3 x 1.35 x 12, Blk | 2 | |
28 | T3330247 | Screw, S/Tap, Pan/Hd, M4 x 10, HD | 1 | |
29 | T2041468 | Button Housing, H/Grip, Upper | 1 | |
30 | T2041469 | Button Housing, H/Grip, Lower | 1 | |
31 | T3700212 | Band, Rubber | 1 | RH Switchcube |
32 | T2063777 | Mirror Assy, LH | 1 | |
33 | T2065777 | Mirror Assy, RH | 1 | |
34 | T3050324 | Screw, Cap/Hd, M8 x 1.25 x 35, Slv | 2 | |
35 | T3550278 | Washer, Low FR,8.5 x 14 | 8 | |
36 | T3700259 | Rubber Band,43mm | 1 | LH Switchcube |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
