Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

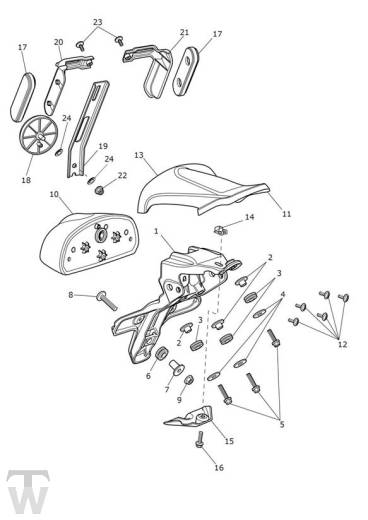

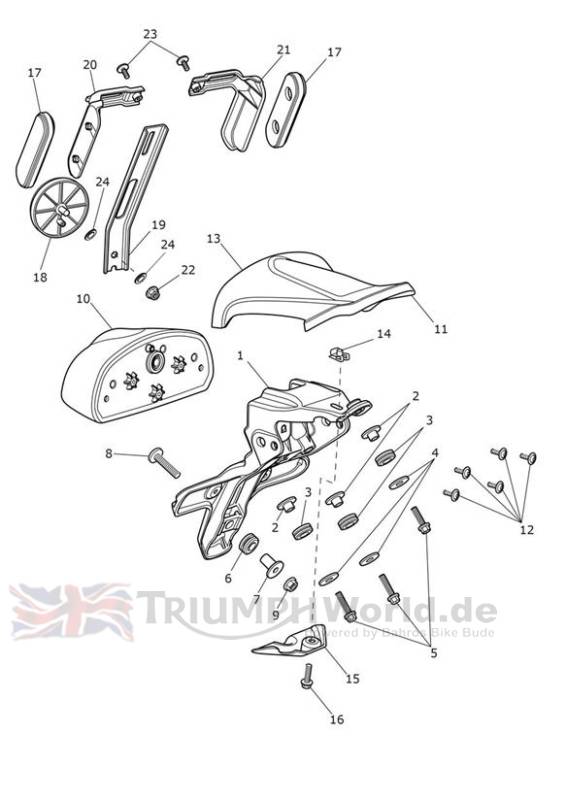

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2702020 | Rear Light Bracket | 1 | |
| 2 | T3010707 | Sleeve, Flanged,6.4 x 10 x 6.5 | 3 | |
| 3 | T3020082 | Grommet,18 x 1 x 9 | 3 | |
| 4 | T3555026 | Washer,6.4 x 18 x 1.6 | 3 | |
| 5 | T3205085 | Bolt, HHF, Lghtd, M6 x 20, Enc | 3 | |
| 6 | T3020158 | Grommet,13 x 3 x 9 | 1 | |
| 7 | T3014444 | Flanged Sleeve,6.4 x 8.8 x 16 | 1 | |
| 8 | T3330739 | Screw, But/Hd, M6 x 1 x 30, Slv | 1 | |
| 9 | T3350003 | Sich.mutter | 1 | |
| 10 | T2703777 | Rear Light Assembly | 1 | |
| 11 | T2702017 | Gasket, Cover Panel, Rear Light | 1 | |
| 12 | T3331436 | Screw, S/Tap, Pan, Torx,4 x 11, PT | 5 | |
| 13 | T2702015 | Cover Panel, Rear Light | 1 | |
| 14 | T3350161 | Nut, Captive, M5 | 1 | |
| 15 | T2702014 | Wire Guide, Rear Light | 1 | |
| 16 | T3330892 | Bolt, RHHF, M5 x 15, S5041 | 1 | |
| 17 | T2700443 | Rückstrahler | 2 | US, CA, AR, ZA, ID Only |
| 18 | T2700378 | REFLECTOR, RED, CIRCULAR | 1 | |
| 19 | T2702021 | Bracket, Rear Reflector, Long | 1 | All Expt AU, US, CA, JP, ID, NZ |
| 19 | T2702030 | Bracket, Rear Reflector, Short | 1 | AU, US, CA, JP, ID, NZ Only |
| 20 | T2702025 | Bracket, Side Reflector, RH | 1 | US, CA, AR, ZA, ID Only |
| 21 | T2702026 | Bracket, Side Reflector, LH | 1 | US, CA, AR, ZA, ID Only |
| 22 | T3350003 | Sich.mutter | 1 | All Except IN |
| 22 | T3350226 | Locknut, Flgd, M4 | 1 | IN Only |
| 23 | T3331436 | Screw, S/Tap, Pan, Torx,4 x 11, PT | 2 | US, CA, AR, ZA, ID Only |
| 24 | T3551066 | Washer,4.3 x 12.0 x 1.0 | 2 | IN Only |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
