ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

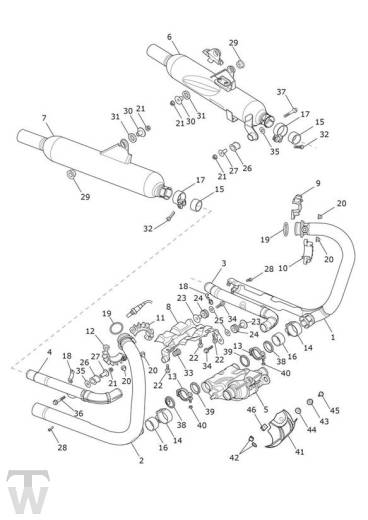

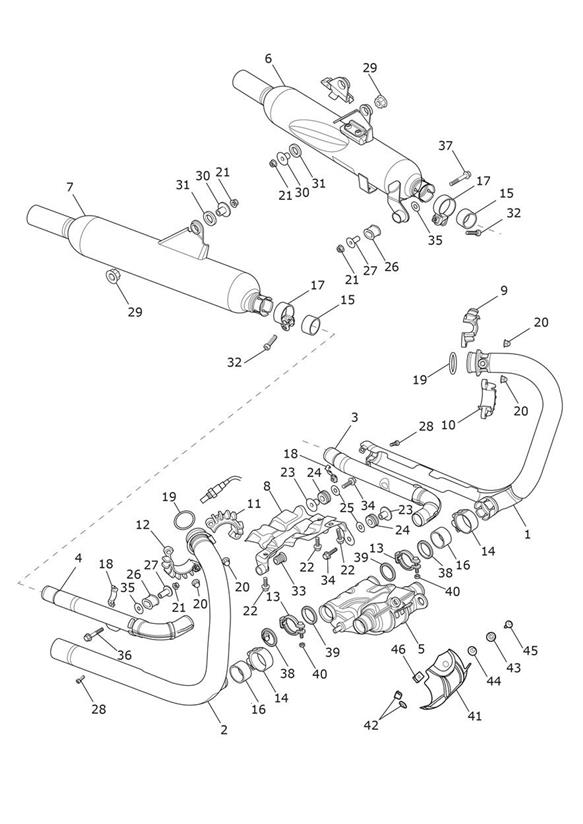

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2206058 | Kit, Exhaust Headers | 1 | > 783657; All Except BR & > 784261; BR Only (Kit Contains LH & RH Header Assys) |
1 | T2206056 | Exhaust Header Assy, LH, Black | 1 | 783658 >; All Except BR & 784262 >; BR Only |
2 | T2206058 | Kit, Exhaust Headers | 1 | > 783657; All Except BR & > 784261; BR Only (Kit Contains LH & RH Header Assys) |
2 | T2206057 | Exhaust Header Assy, RH, Black | 1 | 783658 >; All Except BR & 784262 >; BR Only |
3 | T2202539 | Exhaust, Link Pipe Assy, LH, Black | 1 | All Except CN |
4 | T2202542 | Exhaust, Link Pipe Assy, RH, Black | 1 | All Except CN |
5 | T2202709 | Catalyst Box Assembly,95mm | 1 | All Except AU, CA, NZ, US & CN |
5 | T2202417 | Catalyst Box Assy,25 PGM | 1 | AU, CA, NZ & US Only |
5 | T2204333 | Catbox Link Pipe Assembly, Black | 1 | CN Only |
6 | T2202506 | Silencer Assy, LH, Black | 1 | All Except CN |
6 | T2206970 | Silencer Assy, LH, Black | 1 | CN Only |
7 | T2202507 | Silencer Assy, RH, Black | 1 | All Except CN |
7 | T2204328 | Silencer Assy, RH, Black | 1 | CN Only |
8 | T2203233 | Heat Shield, Catalyst | 1 | |
9 | T2202526 | Finned Casting, Upper, LH, Black | 1 | |
10 | T2202527 | Finned Casting, Lower, LH, Black | 1 | |
11 | T2202528 | Finned Casting, Upper, RH, Black | 1 | |
12 | T2202529 | Finned Casting, Lower, RH, Black | 1 | |
13 | T2202151 | G Clamp, D45, Exhaust | 2 | |
14 | T2202572 | Clamp, Exhaust, Dia 44-48mm | 2 | > 800478 |
14 | T2202636 | Clamp, Exhaust, Dia 44-48mm | 2 | 800479 > |
15 | T2201094 | Gasket, Exhaust | 2 | |
16 | T2202346 | Gasket, Exhaust | 2 | |
17 | T2202946 | Clamp, Exhaust, Black | 2 | |
18 | T2201229 | Clip, Header, Outer Skin | 2 | |
19 | T2201429 | Gasket, Exhaust Header | 2 | |
20 | T3350139 | Nut, Flgd, Domed, M8 | 4 | |
21 | T3350004 | Flanschmutter | 4 | |
22 | T3205254 | Bolt, HHF, Lghtd, M8 x 20, Slv | 3 | |
23 | T3010705 | Flanged Sleeve,8.4 x 12.4 x 13.8 | 2 | |
24 | T3020300 | Grommet, Dia 19.5 x 4 Panel | 2 | |
25 | T3555033 | Washer,8.4 x 24 x 2 | 2 | |
26 | T2200912 | Rubber Grommet,7.86mm | 2 | |
27 | T3010212 | Flanged Sleeve, M8 x 26.6 | 1 | |
28 | T3050159 | CAPSCREW, SKT HD, M6 | 2 | |
29 | T2200213 | Bush, Rubber | 2 | |
30 | T3010096 | Flanged Sleeve, M8 x 12.8 x 17.2 | 2 | |
31 | T3551553 | Washer, Rubber | 2 | |
32 | T3050113 | Bolt, SKT HD, M8 x 30, S/S | 2 | |
33 | T3020026 | Sleeve, Flgd, Rubber,10 x 17 x 24 | 1 | |
34 | T3205653 | Bolt, HHF, Lghtd, M8 x 30, Slv | 2 | |
35 | T3555033 | Washer,8.4 x 24 x 2 | 2 | |
36 | T3202118 | Bolt, RHHF, M8 x 1.25 x 45, Slv | 1 | |
37 | T3202307 | Bolt, HHF, M8 x 50, Slv | 1 | |
38 | T2201428 | Sleeve, Catbox, Flanged, R | 2 | |
39 | T2202153 | Gasket, Exhaust, D35 | 2 | |
40 | T3350067 | Flanschmutter | 2 | |
41 | T2202891 | Catalyst Cover | 1 | |
42 | T2204745 | Grommet, Secondary Cvr Brkt | 2 | |
43 | T3020085 | Grommet | 1 | |
44 | T3010704 | Sleeve, Flanged,5.3 x 9 x 6.5 | 1 | |
45 | T3330180 | Screw, Lge Skt Hd, M5 X 16, S/S | 1 | |
46 | T3350123 | Nut, Captive, M5, Non-Secured | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
