Lenker Schalter - Bonneville T100 EFI & EFI Black

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

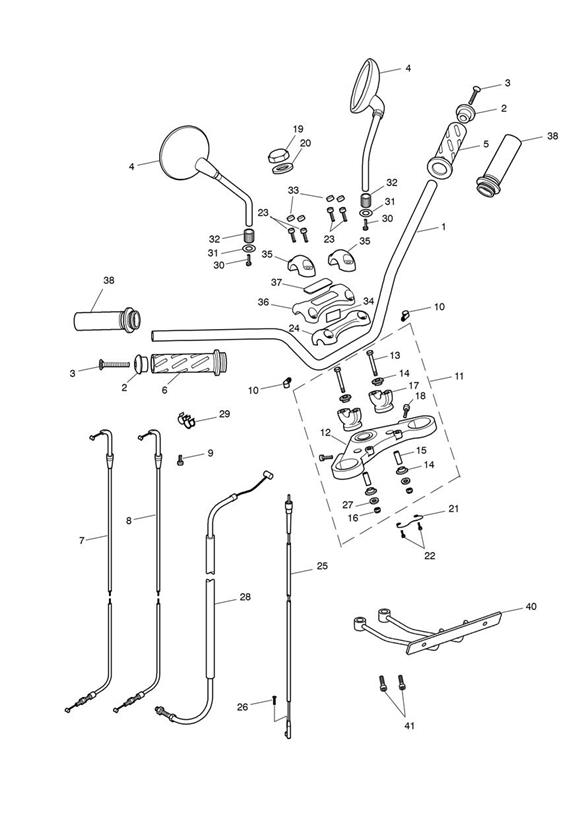

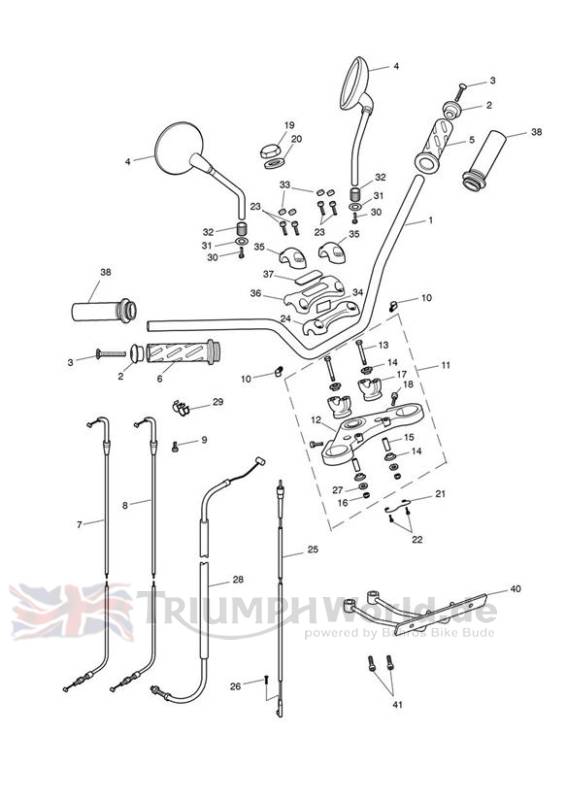

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2040391	Handlebar Assy,25.4mm	1
1	T2043391	Handlebar Assy,25.4mm, Black	1	Steve McQueen Edition
1	T2043395	Handlebar Assy,25.4mm, Black	1	Black Special Edition (MY14), Bonneville T214 & Bonneville Spirit
2	T2043448	LENKERENDGEWICHT	2
3	T3330643	Screw, M5 x 30, CSK SKT, Patch	2
4	T2066682	Spares Kit, Mirror Assy	2	> 486034
4	T2066602-P	Mirror Assy, Packed	2	486035 >
4	T2066603-P	Mirror Assy, Black	2	Steve McQueen Edition, Black Special Edition (MY14), Bonneville T214 & Bonneville Spirit
5	T2043451	GRIFFGUMMI LINKS	1	N/A to Steve McQueen Edition
6	T2043452	GASGRIFF	1	N/A to Steve McQueen Edition
7	T2040432	Cable, Throttle, Opening	1
8	T2040437	Cable, Throttle, Closing	1
9	T3330382	Screw, Phil Pan HD, M5 x 12, Slv	1
10	T2046007	Clip cable	2
11	T2047004	GABELBRUECKE OBEN	1	(inc. silver clamps)
11	T2048001	Yoke Assy, Upper	1	(inc. black clamps)
12	T2047005	GABELBRUECKE OBEN	1
13	T2047040	SCHRAUBE, M10	2
14	T2047041	GUMMIBUCHSE	4
15	T2040807	Sleeve, Dia,13 x 43	2
16	T2043082	Nut, M10,14 A/F	2
17	T2047006	LENKERKLEMME UNTEN	2	Silver
17	T2044476	Riser, Handlebars	2	Black
18	T2047044	HUTSCHRAUBE	2
19	T2040060	MUTTER	1
20	T2040061	UNTERLEGSCHEIBE	1
21	T2043492	Cable Guide, Wire	1
22	T3331625	Screw, Btn Hd, M8 x 12, Slv	2	>340428-F2 >352597-F4
22	T3050323	Screw, Cap/Hd, M8 x 30, Slv	2	ID Only
22	T3331625	Screw, Btn Hd, M8 x 12, Slv	2	340429-F2> 352598-F4> N/A to ID
23	T3051097	Screw, Cap/Hd, M8 x 25, Silver	4
24	T2043443	LENKERKLEMME	1	> 353261
24	T2045055	Clamp, H/Bar, Inset, Plaque	1	Bonneville T100 50th Anniversary Ltd Edition
25	T2040457	TACHOMETERWELLE,45 GRAD	1	Bonneville T100 > 437492
26	T3331017	Screw. Phil CSK. M5 x 20, Slv	1	Bonneville T100 > 437492
27	T3555030	Washer,10.5 x 30 x 2.5	2
28	T2046544	KUPPLUNGSZUG	1
29	T2040811	Twin Clip, Brake Hose	2
30	T3330727	Screw, But/Hd, M6 x 20, Slv	2	> 486034
30	T3330848	Bolt, But/Hd, M6 x 21, Shld, Slv	2	486035 >
31	T3550203	Unterlegscheibe	2
32	T3550204	Ring	2
33	T3450200	Stopfen	4	> 415519
34	T2045056	Anniversary Plaque	1	Individually numbered
35	T2044475	Top Cap, Riser	2	Individual black risers - N/A to Bonneville Sixty or Bonneville T214
36	T2045055	Clamp, H/Bar, Inset, Plaque	1	Bonneville Sixty & Bonneville T214
37	T2045057	Plaque, Handlebar Clamp	1	Bonneville Sixty Only
37	T2041387	Plaque, Spirit Edition	1	Bonneville Spirit Only
38	T2043718	Kit, Handlebar Grips	1	Steve McQueen Edition - Contains LH & RH Grip
40	obs T2709029	Bracket, Number Plate, Front	1	India Only
40	T2709037	Bracket, Front Number Plate	1	Indonesia Only
41	T3051097	Screw, Cap/Hd, M8 x 25, Silver	2	India Only

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
