ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

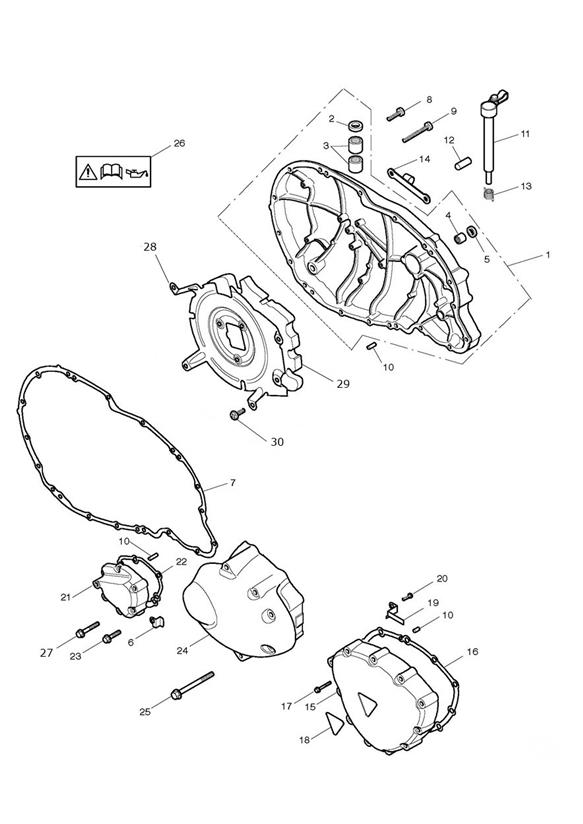

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T1261233 | Clutch Cover Assy, Chromed | 1 | > Eng No 372712 |
1 | T1260322 | Clutch Cover Assy, Chromed | 1 | Eng No 372713 > |
1 | T1260525 | Clutch Cover Assembly, Black | 1 | Type: T100 Black Edition, Black Special Edition (MY14), Bonneville T214 & Bonneville Spirit |
1 | T1260544 | Clutch Cover Assy, Brushed & Chromate | 1 | Steve McQueen Edition & Special Edition (MY14) |
2 | T3600095 | Dichtung, staubschutz | 1 | |
3 | T3800110 | Lager, wälz | 2 | |
4 | 3800041-T0301 | Lager, nadel- | 1 | > Eng No 372712 |
4 | T3800001 | Bearing, Needle,20 x 14 x 12 | 1 | Eng No 372713> |
5 | T3600008 | Oil Seal | 1 | > Eng No 372712 |
5 | T3600088 | SEAL, OIL,14X22X4.5 | 1 | Eng No 372713 > |
6 | T1260965 | HALTERUNG, NEUTRALSCHALTER | 1 | |
7 | T1260967 | DICHTUNG, KUPPLUNGSDECKEL | 1 | |
8 | T3203030 | BOLT, RHHF, DOMED, S/LESS, M6X30 | 7 | > Eng No 460556 |
8 | T3205070 | Bolt, HHF, Lghtd, M6 x 30, Slv | 7 | Eng No 460557 > |
9 | T3203040 | Schraubbolzen, M6 x 40 | 10 | > Eng No 460556 |
9 | T3205072 | Bolt, HHF, Lghtd, M6 x 40, Slv | 10 | Eng No 460557 > |
10 | T3000005 | Dowel, Dia 6 x 16.5 | 8 | |
11 | T1171450 | AUSRUECKHEBEL KUPPLUNG | 1 | > Eng No 568625 |
11 | T1171455 | Clutch Lifter Arm | 1 | Eng No 568626 > |
12 | T1171701 | Bullet, Clutch Lifter | 1 | |
13 | T1170925 | RUECKHOLFEDER AUSRUECKER KUPPL | 1 | |
14 | T1171410 | HALTERUNG FUER KUPPLUNGSZUG | 1 | > Eng No 568625 |
14 | T1171415 | Clutch Cable Holder/Guide | 1 | Eng No 568626 > |
15 | T1261932 | MOTORDECKEL RECHTS | 1 | |
15 | T1261957 | Cover, RH, Black | 1 | Type: T100 Black Edition, Black Special Edition (MY14), Bonneville T214 & Bonneville Spirit |
15 | T1260896 | Alternator Cover, Brushed & Chromate | 1 | Steve McQueen Edition & Special Edition (MY14) |
16 | T1260968 | DICHTUNG, MOTORDECKEL RECHTS | 1 | |
17 | T3203050 | Schraubbolzen, M6 x 50 | 11 | > Eng No 460586 |
17 | T3205073 | Bolt, HHF, Lghtd, M6 x 1.0 x 50, Slv | 11 | Eng No 460587 > |
18 | T3950100 | Triumph Badge, Triangular | 1 | |
18 | T3950105 | Plakette | 1 | Type: T100 Black Edition, Steve McQueen Edition & Black Special Edition (MY14) |
18 | T3951010 | Badge, Symbol | 1 | Bonneville T214 & Bonneville Spirit |
19 | T1261178 | Plate, Wire Retainer | 1 | |
20 | T3051062 | Screw, M6 x 12, Enc, Raw | 1 | |
21 | T1260962 | DECKEL SCHALTMECHANISMUS | 1 | |
21 | T1260992 | Cover, Gearchange Mech, Black | 1 | |
22 | T1260969 | DICHTUNG DECKEL SCHALTMECHANIK | 1 | |
23 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 2 | > Eng No 398115 |
23 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 2 | Eng No 398116 > Eng No 460576 |
23 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 2 | Eng No 460577 > |
24 | T1261942 | RITZELDECKEL, VERCHROMT | 1 | |
24 | T1262031 | Sprocket Cover, Crinkle Black | 1 | Type: T100 Black Edition, Black Special Edition (MY14), Bonneville T214 & Bonneville Spirit |
24 | T1260897 | Sprocket Cover, Brushed & Chromate | 1 | Steve McQueen Edition & Special Edition (MY14) |
25 | obs T3203075 | Schraubbolzen | 5 | > Eng No 470730 |
25 | T3205076 | Bolt, HHF, Lghtd, M6 x 1.0 x 75, Slv | 5 | Eng No 470731 > |
26 | T3900302 | Label, Oil & Filter | 1 | |
27 | T3203040 | Schraubbolzen, M6 x 40 | 4 | > 459368 |
27 | T3205072 | Bolt, HHF, Lghtd, M6 x 40, Slv | 4 | 459369 > |
28 | T1260928 | HALTEPLATTE DAEMMPLATTE KUPPLG | 1 | |
29 | T1260927 | GERAEUSCHDAEMMPLATTE | 1 | |
30 | T3331042 | Screw, Pan/Hd, Tx, M6 x 12, Enc | 8 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
