ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

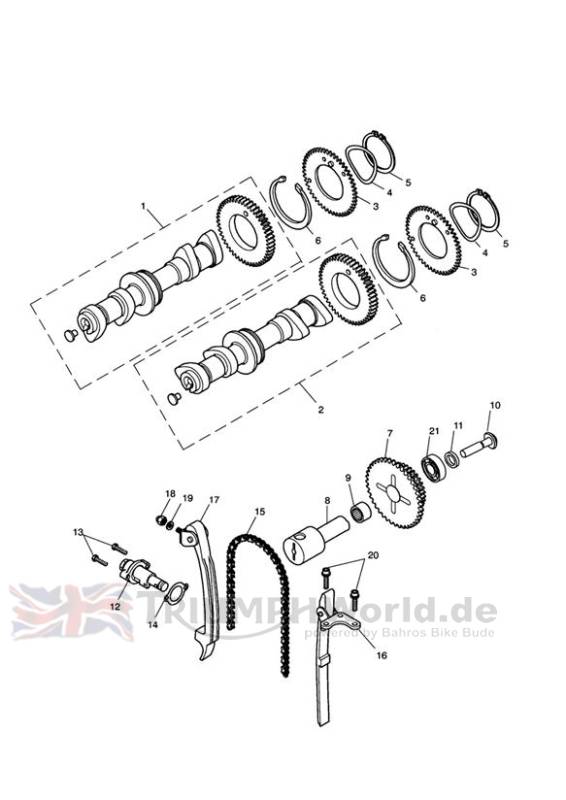

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T1140945 | Camshaft Assy Inlet | 1 | |
2 | T1140975 | Camshaft Assy, Exhaust | 1 | |
3 | T1140019 | NOCKENWELLENRAD (48 ZAEHNE) | 2 | |
4 | T3550910 | Scheibe, gummi- | 2 | |
5 | T3500211 | Circlip, Ext,37 x 1.75c | 2 | |
6 | T1140058 | TORSIONSFEDER,2.8 mm | 2 | |
7 | T1141620 | ZWISCHENWELLENRAD | 1 | > Eng No 438194 |
7 | T1141621 | Idler Assy, Gear & Sprocket | 1 | Eng No 438195 > |
8 | T1143490 | Shaft, Idler, Cam, Shouldered | 1 | |
9 | T3800065 | Lager, nadel-, HK1512 | 1 | |
10 | T3051006 | Bolt, But/HD, Skt, M8 x 35, Raw | 1 | |
11 | T3551050 | Scheibe | 1 | |
12 | T1140160 | Tensioner, Cam Chain, Black | 1 | |
13 | T3203025 | Bolt, RHHF, Domed, M6 x 25, S/S | 2 | > Eng No 484138 |
13 | T3205067 | Bolt, HHF, Lghtd, M6 x 25, Slv | 2 | Eng No 484139 > |
14 | T1140187 | DICHTUNG, STEUERKETTENSPANNER | 1 | |
15 | T1140920 | STEUERKETTE,134 GLIEDER | 1 | > Eng No 438194 |
15 | T1142134 | Cam Chain,134 Links | 1 | Eng No 438195 > |
16 | T1140921 | STEUERKETTENSCHIENE VORNE | 1 | |
17 | T1140922 | STEUERKETTENSPANNSCHIENE | 1 | |
18 | T3350044 | Hutmutter | 1 | |
19 | T3550555 | Washer, CU, OD11.8, ID6.65,1.5 | 1 | |
20 | T3331191 | Screw, Pan/Hd, Tx, M6 x 20, Enc | 2 | |
21 | T3800140 | Kugellager | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
