ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

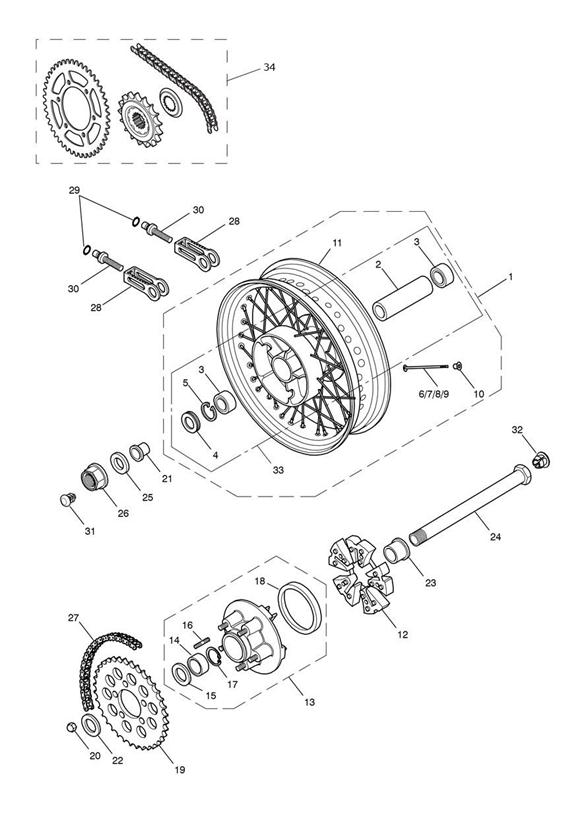

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2011222 | Rear Wheel Assy, Silver | 1 | |
2 | T2003507 | Spacer, Wheel,17,122.5 | 1 | |
3 | T3800701 | Bearing, Ball,17 47 14 | 2 | |
4 | T3600705 | Oil Seal,35 47 6 | 1 | |
5 | T3500402 | Circlip, Int Dia 47 | 1 | |
6 | T2014560 | Spoke, Rear, LH, Inner | 10 | > 335389 - F2 Only |
6 | T2012148 | Spoke, Rear, LH, Inner | 10 | 335390> - F2 Only; All VINs - F4 |
7 | T2014367 | SPEICHE, HINTEN, LINKS, AUSSEN | 10 | > 335389 - F2 Only |
7 | T2012147 | Spoke, Rear, LH, Outer | 10 | 335390> - F2 Only; All VINs - F4 |
8 | T2014562 | Spoke, Rear, RH, Inner | 10 | > 335389 - F2 Only |
8 | T2012145 | Spoke, Rear, RH, Inner | 10 | 335390> - F2 Only; All VINs - F4 |
9 | T2014563 | Spoke, Rear, RH, Outer | 10 | > 335389 - F2 Only |
9 | T2012146 | Spoke, Rear, RH, Outer | 10 | 335390> - F2 Only; All VINs - F4 |
10 | T2005003 | Nipple, Steel, Spoke | 40 | > 335389 - F2 Only |
10 | T2005003 | Nipple, Steel, Spoke | 40 | 335390> - F2 Only; All VINs - F4 |
11 | T2010426 | Rim,17 x 3.5,40 Spoke | 1 | > 335389 - F2 Only |
11 | T2012104 | Rim, Wheel,17/CXMT,3.50 | 1 | 335390> - F2 Only; All VINs - F4 |
12 | T2012223 | RUCKDAEMPFERGUMMI | 1 | |
13 | T2012140 | TRAEGER KETTENRAD | 1 | |
14 | T3800029 | Lager | 1 | |
15 | T3600073 | Öldichtung | 1 | |
16 | T2012144 | Stud, Sprocket Carrier | 5 | |
17 | T3500203 | Circlip, Int,52 x 2 | 1 | |
18 | T2012113 | LAGERRING | 1 | |
19 | T2012516 | KETTENRAD,43 ZAEHNE | 1 | |
20 | T3350250 | Locknut, Flanged, M10 | 5 | |
21 | T2004296 | DISTANZSTUECK, INNENDURCHM. 17 | 1 | |
22 | T2012080 | DISTANZSTUECK | 1 | |
23 | T2012085 | DISTANZSTUECK | 1 | |
24 | T2012012 | HINTERRADACHSE | 1 | |
25 | T3555032 | Washer,17 x 30 x 3 | 1 | |
26 | T3350155 | Sich.mutter | 1 | |
27 | obs T2010134 | KETTE,104 GLIEDER | 1 | |
28 | T2014011 | KETTENSPANNER | 2 | |
29 | T3500042 | Seegerring | 2 | |
30 | T3330809 | Schraube | 2 | |
31 | T3450183 | Bung, Hole, Dia 7.0, Blk | 1 | |
32 | T3450499 | Bung Hole, Dia 9, Black | 1 | |
33 | T2014031 | Hub Assy, Rear | 1 | > 335389 - F2 Only |
33 | T2015765 | Rear Hub Assy | 1 | 335390> - F2 Only; All VINs - F4 |
34 | T2017210 | Chain & Sprocket Kit,104/43/18 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
