ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

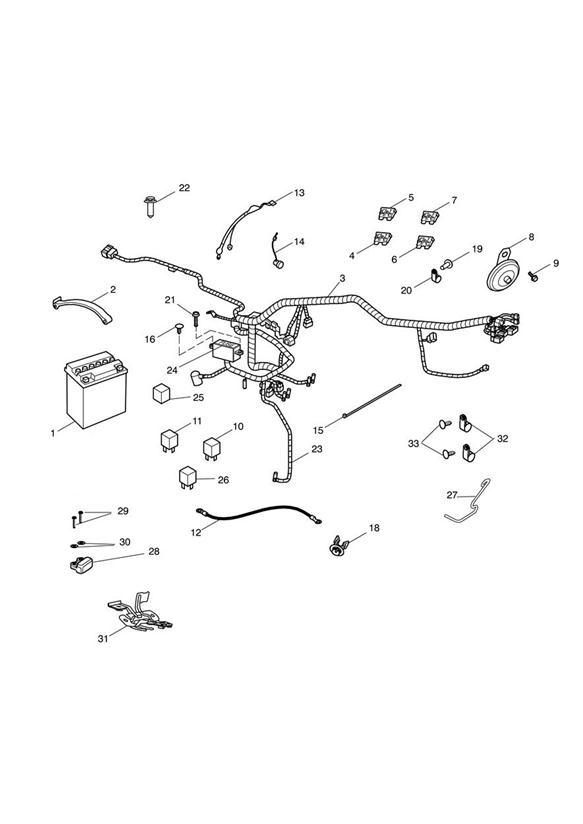

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2500590 | Battery, Sealed,12AH | 1 | |
2 | T2501740 | Battery Strap | 1 | |
3 | T2506660 | Kabelbaum | 1 | |
4 | T2501305 | 5a sicherung | 2 | |
5 | T2501310 | 10a sicherung | 5 | |
6 | T2501320 | 20a sicherung | 1 | |
7 | T2500805 | FUSE,30A | 1 | |
8 | T2500199 | Signalhorn | 1 | |
9 | T3205156 | Bolt, HHF, Lghtd, M8 x 16, Slv | 1 | |
10 | T2500531 | Relais | 1 | |
11 | T2501705 | Relay, Changeover | 1 | |
12 | T2500344 | Kabelstrang | 1 | |
13 | T2500346 | Kabel | 1 | |
14 | T2500347 | Kabel | 1 | |
15 | T3700015 | Kabelbinder | 3 | |
16 | obs T3450266 | Widerh.-stopfen | 1 | |
18 | T3700233 | Clip, Brake Hose | 3 | |
19 | T3701098 | Firtree, Dia 5 x 18 | 1 | |
20 | T3700096 | D'p' clip | 1 | |
21 | T3330941 | Screw, But/Hd, Skt, M5 x 16, Slv | 1 | |
22 | T3701101 | Clip, Firtree, Mushroom, HD, Blk | 1 | |
23 | T2500339 | Kabel | 1 | |
24 | T2501335 | Fusebox Lid | 1 | |
25 | T2500259 | Relay, Grommet | 2 | |
26 | T2507727 | Relay, Normally Open, Diode | 2 | |
27 | T2500789 | Clip, Wire, Retaining | 1 | |
28 | T2502405 | Switch, Fall Detection | 1 | |
29 | T3330390 | Screw, H/Hd, M4 x 25, Slv, Enc | 2 | |
30 | T3555021 | Washer,4.3X16.0X1.0 | 2 | |
31 | T2502222 | Bracket, Underseat Pressing | 1 | |
32 | T3701094 | P Clip, Dia 4.4, Black | 2 | |
33 | T3701098 | Firtree, Dia 5 x 18 | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
