ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

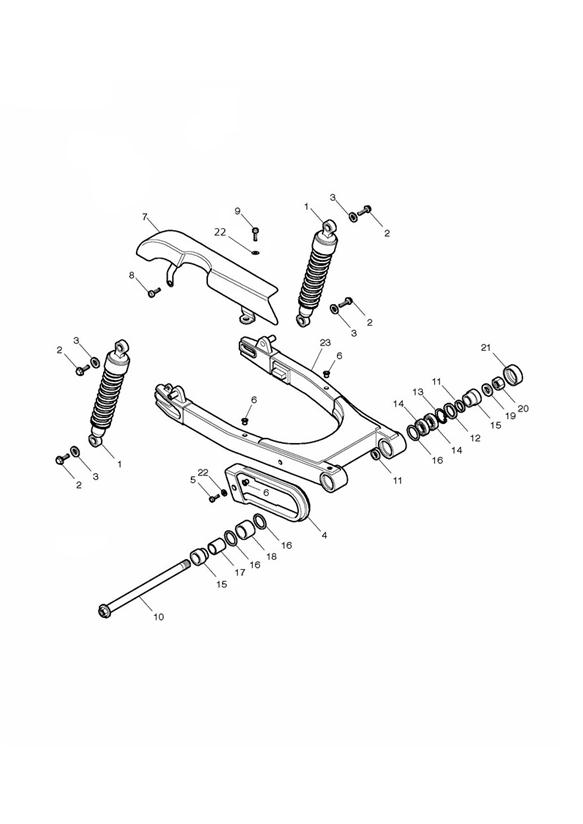

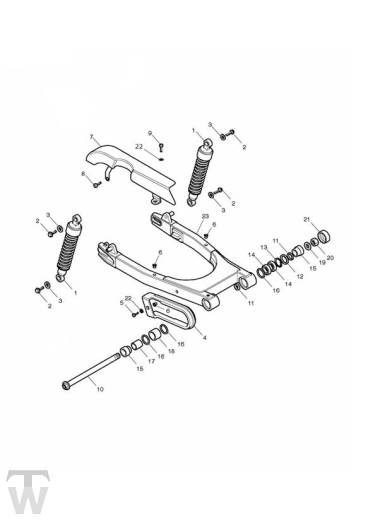

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2050323 | Rear Suspension Unit | 2 | > 577850 |
1 | T2050326 | Rear Suspension Unit | 1 | 577851 > |
1 | T2050339 | Rear Suspension Unit | 1 | Newchurch Only |
2 | T3205457 | Bolt, HHF, Lghtd, M8 x 20, Enc | 4 | > 465269 |
2 | T3205457 | Bolt, HHF, Lghtd, M8 x 20, Enc | 4 | 465270 > |
3 | T3555033 | Washer,8.4 x 24 x 2 | 4 | > 465269 |
3 | T3555033 | Washer,8.4 x 24 x 2 | 4 | 465270 > |
4 | T2057367 | Scheuerstreifen | 1 | |
5 | T3331041 | Screw, Pan/Hd, Tx, M6 x 25, Enc | 1 | |
6 | T3350216 | Einsatz | 3 | |
7 | T2057364 | Kettenschutz kit | 1 | |
8 | T3331042 | Screw, Pan/Hd, Tx, M6 x 12, Enc | 1 | |
9 | T3331234 | Screw, Torx, P/H, M6 x 20, Slv | 1 | |
10 | T2054050 | Spindel | 1 | |
11 | T2054063 | Spacer,25 x 17 x 8.5 | 2 | |
12 | T3600044 | Dichtung, Öl- | 1 | |
13 | T3500204 | Circlip, Int,35 x 1.5 | 1 | |
14 | T3800081 | Kugellager | 2 | |
15 | T2054115 | Buchse | 2 | |
16 | T3600201 | Seal, SD 25 32 04 | 3 | |
17 | T2054344 | Sleeve, Ground,25 x 17 x 37 | 1 | |
18 | T3800014 | Lager, wälz | 1 | |
19 | T3555032 | Washer,17 x 30 x 3 | 1 | |
20 | T3350155 | Sich.mutter | 1 | |
21 | T3450028 | Kappe | 1 | |
22 | T3555004 | Washer,6.4 x 14 x 1.6 | 2 | |
23 | T2056854 | Schwinge | 1 | > 713426 - Includes bearings etc, items: 6,12,13,14,16 & 18 |
23 | T2050304 | Swinging Arm Assy,90 % Gloss | 1 | 713427 > - Includes bearings etc, items: 6,12,13,14,16 & 18 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
