Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

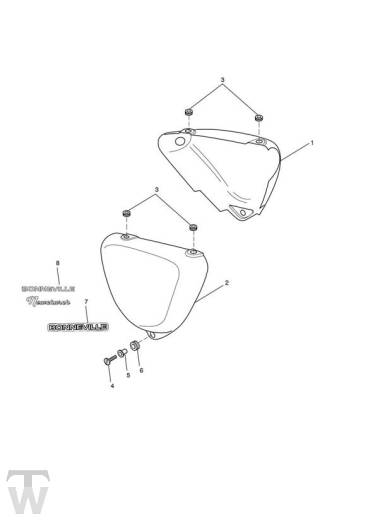

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | T2309432-PG | Sidepanel, LH, Painted | 1 | Jet Black (Silver Decal) > 451599; Sidepanel includes decal |
| 1 | T2309434-PG | Sidepanel, LH, Painted | 1 | Jet Black (Gold Decal) > 451599; Sidepanel includes decal |
| 1 | T2309434-PR | Sidepanel, LH, Painted | 1 | Phantom Black (Gold Decal); 451560 >; Sidepanel includes decal |
| 1 | T2302128-NW | Sidepanel, LH, Painted | 1 | Crystal White (Blue/Slv Decal); 451560 >; Sidepanel includes decal |
| 1 | T2309443-GI | Sidepanel, LH, Painted | 1 | Aurum Gold; 497346 >; Sidepanel includes decal |
| 1 | T2309434-EI | Side Panel, LH, Painted | 1 | Intense Orange; 549452 >; Sidepanel includes decal |
| 1 | T2309434-KF | Sidepanel, LH, Painted | 1 | Imperial Purple; 549452 >; Sidepanel includes decal |
| 1 | obs T2309432-PS | Sidepanel, LH, Painted | 1 | Matt Black - Bonneville Special Edition (2013MY); Sidepanel includes decal |
| 1 | T2309432-PR | Sidepanel, LH, Painted | 1 | Phantom Black (Silver Decal); 606142 > ; Sidepanel includes decal |
| 1 | obs T2309430-NW | Sidepanel, LH, Painted | 1 | Crystal White (Black & Blue Decal); 606142 > 656967 ; Sidepanel includes decal |
| 1 | T2309432-NW | Sidepanel, LH, Painted | 1 | Crystal White (Blue & Silver Decal); 656968 > ; Sidepanel includes decal |
| 1 | T2309735-PG | Sidepanel, LH, Painted | 1 | Jet Black with Red Decal - Newchurch Only |
| 1 | T2308801-PG | Sidepanel, LH, Painted | 1 | Jet Black with Blue Decal - Newchurch Only |
| 2 | T2309433-PG | Sidepanel, RH, Painted | 1 | Jet Black (Silver Decal) > 451599; Sidepanel includes decal |
| 2 | T2309435-PG | Sidepanel, RH, Painted | 1 | Jet Black (Gold Decal) > 451599; Sidepanel includes decal |
| 2 | T2309435-PR | Sidepanel, RH, Painted | 1 | Phantom Black (Gold Decal); 451560 > ; Sidepanel includes decal |
| 2 | T2302127-NW | Sidepanel, RH, Painted | 1 | Crystal White (Blue/Slv Decal); 451560 > ; Sidepanel includes decal |
| 2 | T2309444-GI | Side Panel, RH, Painted | 1 | Aurum Gold; 497346 > ; Sidepanel includes decal |
| 2 | T2309435-EI | Sidepanel, RH, Painted | 1 | Intense Orange; 549452 > ; Sidepanel includes decal |
| 2 | T2309435-KF | Sidepanel, RH, Painted | 1 | Imperial Purple; 549452 > ; Sidepanel includes decal |
| 2 | obs T2309433-PS | Sidepanel, RH, Painted | 1 | Matt Black - Bonneville Special Edition (2013MY) ; Sidepanel includes decal |
| 2 | T2309433-PR | Sidepanel, RH, Painted | 1 | Phantom Black (Silver Decal); 606142 > ; Sidepanel includes decal |
| 2 | obs T2309431-NW | Sidepanel, RH, Painted | 1 | Crystal White (Black & Blue Decal); 606142 > 656967 ; Sidepanel includes decal |
| 2 | T2309433-NW | Sidepanel, RH, Painted | 1 | Crystal White (Blue & Silver Decal); 656968 >; Sidepanel includes decal |
| 2 | T2309736-PG | Sidepanel, RH, Painted | 1 | Jet Black with Red Decal - Newchurch Only |
| 2 | T2308802-PG | Sidepanel, RH, Painted | 1 | Jet Black with Blue Decal - Newchurch Only |
| 3 | T3020003 | Gummilager | 4 | |
| 4 | T3335566 | Screw, Coin Release, M6 x 20 | 2 | |
| 5 | T3010707 | Sleeve, Flanged,6.4 x 10 x 6.5 | 2 | |
| 6 | T3020031 | Grommet; 11.8 x 2.5 x 10 | 2 | |
| 7 | T2303203 | Decal, Sidepanel, Silver | 2 | Silver |
| 7 | T2303202 | Decal, Sidepanel, Gold | 2 | Gold |
| 7 | T2303207 | Decal, Sidepanel, Blue/Silver | 2 | Blue/Silver - 656968 > |
| 7 | T2302859 | Decal, Sidepanel, Aurum Gold | 2 | Aurum Gold |
| 7 | T2303198 | Decal, Sidepanel, Sapphire Blue/Silver | 2 | |
| 7 | obs T2303241 | Decal, Sidepanel | 2 | Bonneville Special Edition (2013MY) |
| 7 | T2303199 | Decal, Sidepanel | 2 | Black/Blue; 606142 > |
| 8 | T2309737 | Decal, Sidepanel, Cranberry Red | 2 | Newchurch Only |
| 8 | T2309739 | Decal, Sidepanel, Sapphire Blue | 2 | Newchurch Only |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
