ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

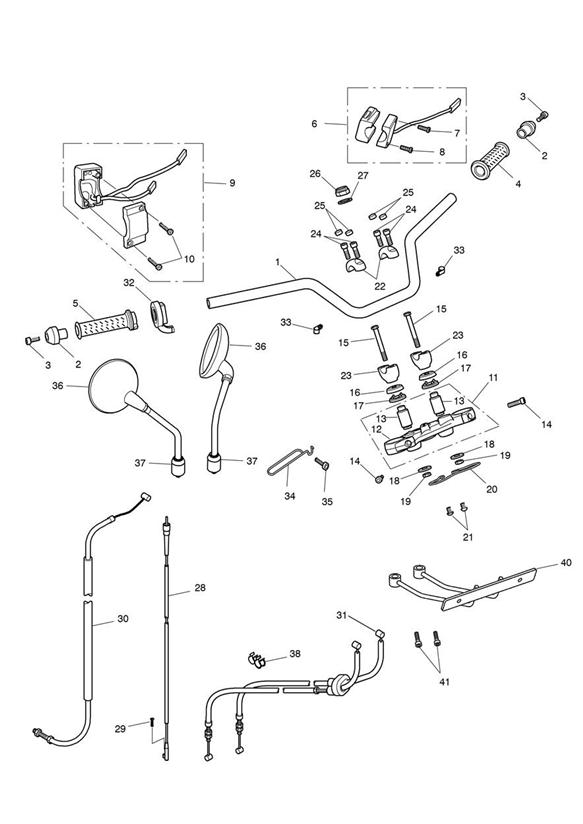

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2041391 | Handlbear Assy,22.2mm | 1 | |
1 | T2041415 | Handlebar Assy,22.2mm, Black | 1 | Newchurch Only |
2 | T2043403 | Weight, Bar End | 2 | |
3 | T3330643 | Screw, M5 x 30, CSK SKT, Patch | 2 | |
4 | T2040740 | GRIFFGUMMI, LINKS | 1 | |
5 | T2040254 | GASGRIFF | 1 | Includes Throttle Tube |
6 | T2040328 | SCHALTEREINHEIT, LENKER, LINKS | 1 | |
7 | obs T3331810 | Schraube | 1 | |
8 | T3331790 | Schraube | 1 | |
9 | T2040096 | SCHALTEREINHEIT LENKER, RECHTS | 1 | |
10 | T3331800 | Schraube | 2 | |
11 | T2047504 | Yoke Assy, Upper | 1 | |
12 | T2047505 | Yoke, Upper | 1 | |
13 | T2046725 | Bush, Handlebar Yoke | 2 | |
14 | T3050323 | Screw, Cap/Hd, M8 x 30, Slv | 2 | |
15 | T2040519 | Bolt, H/Hd, M10, Slv | 2 | |
16 | T2049194 | Cap, Handlebar Bush | 2 | |
17 | T2049555 | Rubber Spacer | 2 | |
18 | T3555030 | Washer,10.5 x 30 x 2.5 | 2 | |
19 | T3350134 | Locknut, M10 x 1.25 | 2 | |
20 | T2043492 | Cable Guide, Wire | 1 | |
21 | T3331625 | Screw, Btn Hd, M8 x 12, Slv | 2 | N/A to ID |
21 | T3050323 | Screw, Cap/Hd, M8 x 30, Slv | 2 | ID Only |
22 | T2040534 | Top Cap Riser | 2 | |
23 | T2042559 | Risers, Top Yoke | 2 | |
24 | T3051097 | Screw, Cap/Hd, M8 x 25, Silver | 4 | |
25 | T3450200 | Stopfen | 4 | > 415519 |
26 | T2040060 | MUTTER | 1 | |
27 | T2040061 | UNTERLEGSCHEIBE | 1 | |
28 | T2040481 | CABLE, SPEEDOMETER | 1 | Bonneville SE > 436003 & Bonneville > 442346 |
29 | T3331017 | Screw. Phil CSK. M5 x 20, Slv | 1 | Bonneville SE > 436003 & Bonneville > 442346 |
30 | T2041485 | Cable, Clutch | 1 | |
31 | T2040569 | Cable, Throttle, Twin | 1 | |
32 | T2040252 | BETAETIGUNGSMECHANISMUS-GASZUG | 1 | |
33 | T3700187 | Clip, Cable,12mm, T-Stud | 2 | |
34 | T3700129 | GUIDE, WIRE, LNG135 | 1 | Bonneville SE > 436003 & Bonneville > 442346 |
35 | T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 1 | Bonneville SE > 436003 & Bonneville > 442346 |
36 | T2300837 | Mirror Assy, Round | 2 | |
36 | T2300833 | Mirror Assy, Black | 2 | Bonneville Special Edition (MY13) & Newchurch |
37 | T2300595 | Knockback Cover, Mirror | 2 | |
38 | T2040811 | Twin Clip, Brake Hose | 1 | |
40 | obs T2709029 | Bracket, Number Plate, Front | 1 | IN Only |
40 | T2709037 | Bracket, Front Number Plate | 1 | ID Only |
41 | T3051097 | Screw, Cap/Hd, M8 x 25, Silver | 2 | IN Only |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
