ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

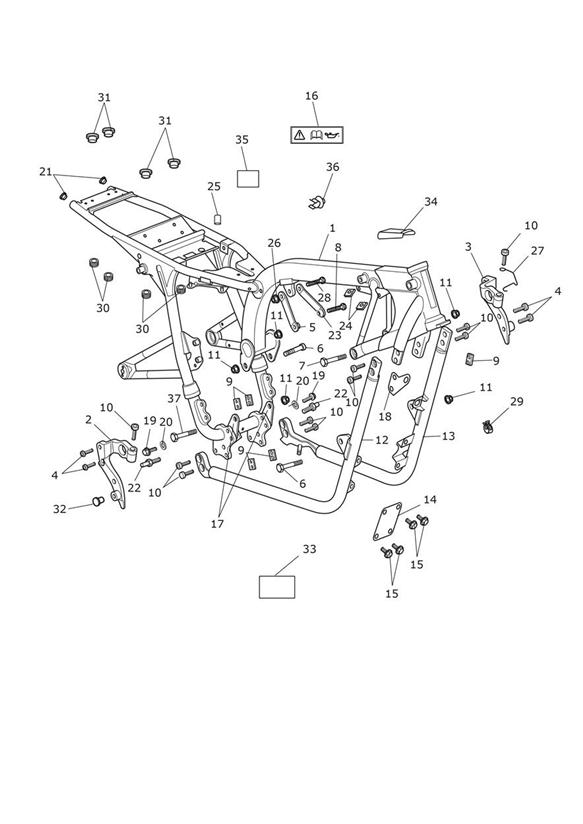

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2075298 | Frame Assy, World | 1 | > 713426 - All Mkts Except US, TW, TH & CA |
1 | T2070693 | Frame Assy, World,90% Gloss | 1 | 713427 > - All Mkts Except US, TW, TH & CA |
1 | T2075303 | Frame Assy, Americas | 1 | > 713426 - US 49 States |
1 | T2070694 | Frame Assy, Americas,90% Gloss | 1 | 713427 > - US 49 States |
1 | T2075304 | Frame Assy, Canada | 1 | > 713426 - CA |
1 | T2070697 | Frame Assy, Canada,90% Gloss | 1 | 713427 > - CA |
1 | T2075315 | Frame Assy, California | 1 | > 713426 - US CAL |
1 | T2070696 | Frame Assy, California,90% Gloss | 1 | 713427 > - US CAL |
1 | T2075341 | Frame Assy, TW | 1 | > 713426 - TW |
1 | T2070698 | Frame Assy, TW,90% Gloss | 1 | 713427 > - TW |
1 | T2070797 | Frame Assy, TH,90% Gloss | 1 | 713427 > - TH |
2 | T2075061 | Deckel | 1 | |
3 | T2075062 | Deckel | 1 | |
4 | T3050402 | Screw, Cap HD, M10 x 23, Slv | 4 | |
5 | T2075057 | Halterung, feder | 1 | |
6 | T3334635 | Screw, HHF, M12 x 1.25 x 130 | 2 | |
7 | T3332528 | Bolt, TX, M12 x 170,10.9, Slv | 1 | |
8 | T3151021 | Bolt, HHF, M12 x 55,10.9, Slv | 1 | |
9 | T2075055 | Halterung, feder | 5 | |
10 | T3203206 | Screw, Cap/Hd, M10 x 35, Slv | 10 | |
11 | T3350234 | Locknut, Flgd, M12 x 1.25 | 5 | |
12 | T2075271 | Cradle, RH, Painted | 1 | > 713426 |
12 | T2070679 | Cradle, RH, Painted,90% Gloss | 1 | 713427 > |
13 | T2075251 | Cradle, LH, Painted | 1 | > 713426 |
13 | T2070695 | Cradle, LH, Painted,90% Gloss | 1 | 713427 > |
14 | T2075056 | Platte | 1 | |
15 | T3205156 | Bolt, HHF, Lghtd, M8 x 16, Slv | 4 | |
16 | T3900136 | Schild | 1 | |
17 | T2075008 | Motor | 2 | |
18 | T2075034 | Halterung, feder | 1 | |
19 | T3332162 | Screw, M10 X 30, Enc | 2 | |
20 | T3555009 | Washer,10.5 x 21 x 1.22 | 2 | |
21 | T3450060 | Kappe | 2 | |
22 | T2074993 | Halterung | 2 | |
23 | T2075068 | Halterung, feder | 1 | |
24 | T3351002 | Nut, Captive, U-Type, M5, Slv | 2 | |
25 | T1241012 | KAPPE, UNTERDRUCKANSCHLUSS | 1 | |
26 | T3350004 | Flanschmutter | 1 | |
27 | T2082120 | Guide Wire | 1 | |
28 | T3202319 | Bolt, HHF, M8 x 35, Slv | 1 | |
29 | T3700108 | Splint | 2 | |
30 | T3021100 | Grommet, Dia 13 x 1.8 | 4 | |
31 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 4 | |
32 | T3450015 | Plug, M10 | 1 | |
33 | T3900169 | Label, Frame modification | 1 | |
34 | T2072702 | Rubbing Strip | 1 | |
35 | T3900634 | Label, ECE | 1 | AU, JP & NZ only |
36 | T3700233 | Clip, Brake Hose | 1 | |
37 | T3151011 | Bolt, HHF, M12 x 172,10.9, Slv | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
