Hauptscheinwerfer SE - Bonneville & SE ab FIN380777

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

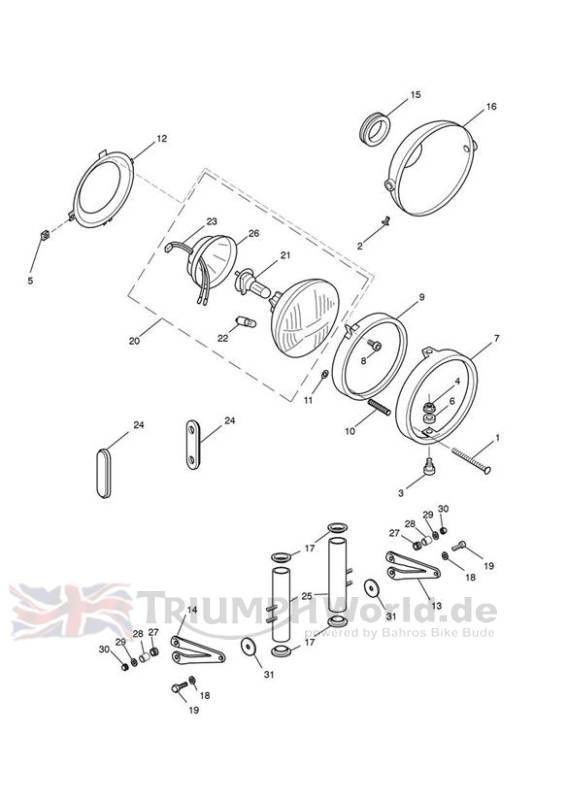

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	2700080-T0301	Schraube	1
2	T2700081	Screw, C'sunk, Phil, M5 x .08 x 16	2
3	T2701182	Bolt, Pan/Hd, Shld, M5 x 12, Slv	2
4	T2700493	Nut & Washer Assy, M5, Slv	2
5	T2700084	Nut, Square, M4	1
6	2700085-T0301	Unterlegscheibe	2
7	T2700004	Rim, Headlight	1
8	T2701186	Screw, Pan/HD, M3 x 12	2
9	T2700418	Rim, Headlight Retainer	1
10	T2700722	Spring	1
11	T3551088	Washer,4.25 x 8 x 0.8	1
12	2700012-T0301	Montage, ring	1
13	T2701590	Headlight Bracket, Painted	1
14	T2701591	Headlight Bracket, Painted, RH	1
15	T3020351	Grommet,56 x 0.75 x 52	1
16	T2700915	Bowl, Headlight, Chromed	1
17	T2700461	Gummieinsatz	4
18	T3555033	Washer,8.4 x 24 x 2	1
19	T3205781	Bolt, HHF, Lghtd, M8 x 1.25 x 25, Slv	2
20	T2701010	Headlight Assy, LH	1	All Mkts Except DE, SE, BR, IT, ES, PT, GR, FR, CH, AR, NL, NO, US, TW & CA
20	T2701011	Headlight Assy, RH	1	DE, SE, BR, IT, ES, PT, GR, FR, CH, NL, NO & TW
20	T2701009	Headlight Assy, Sym	1	US, CA & AR
21	T2700001	Bulb, H4 60/55W,12V, Type 1, Clear	1
22	T2700938	Bulb,12V,5W, Capless, Supported	1
23	T2701017	Subharness, Headlight	1
24	T2700332	Rückstrahler	2
25	T2700417	Tube, Headlight Mounting,186mm	1
26	T2700478	H?lle, schutz-	1
27	T3020002	GROMMET, RUBBER	2
28	T3000042	SPACER, TURNED	4
29	T3555025	Washer,6.4 x 18 x 1.6	4
30	T3350088	Domenut, Locking, M6, Bright	4
31	T2701074	Spacer, OD32.0, ID8.4 x 5.2	2

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
