ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

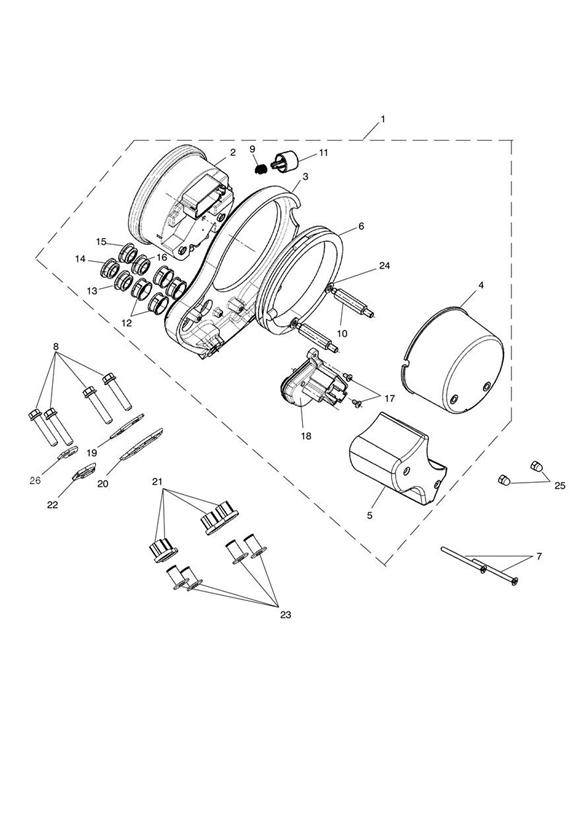

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2503870 | Instrument Assembly, MPH | 1 | UK, CY & US only |
1 | T2503871 | Instrument Assembly, KPH | 1 | All Expt UK, CY & US |
2 | T2503032 | Speedo Gauge, Black/Grey, MPH | 1 | UK, CY & US only |
2 | T2503037 | Speedo Gauge, Black/Grey, KPH | 1 | All Expt UK, CY & US |
3 | T2503044 | Single Bracket, Cast | 1 | |
4 | T2501293 | Speedo Can, Black | 1 | |
5 | T2504052 | TT Unit, Cover | 1 | |
6 | T2503839 | Damper Ring | 1 | |
7 | T3331197 | Screw, Phil, Csk, M4 x 55, S/S | 2 | |
8 | T3205083 | Bolt, HHF, LGHTD, M6 x 28, Slv | 4 | |
9 | T2501362 | Spring, Reset Knob, Speedo | 1 | |
10 | T2501372 | Bolt, M5, Twin End | 2 | |
11 | T2501361 | Reset Knob, Speedo | 1 | |
12 | T2501377 | Rubber Adapter | 4 | |
13 | T2501373 | Display Cap, Indicator | 1 | |
14 | T2501374 | Display Cap, Neutral | 1 | |
15 | T2501375 | Display Cap, High Beam | 1 | |
16 | T2501376 | Display Cap, Oil | 1 | |
17 | T2501379 | Screw, M3 x 5 | 2 | |
18 | T2503047 | TT-Module, Instruments | 1 | |
19 | T2500988 | Top Plate, Inst Mount, LH | 1 | |
20 | T2500984 | Damper Rubber, Top, LH | 1 | |
21 | T2500985 | Damper Rubber, Bottom | 2 | |
22 | T2500987 | Damper Rubber, Top, RH | 1 | |
23 | T3010264 | Flanged Sleeve | 4 | |
24 | T2501367 | Washer,1mm Thick | 2 | |
25 | T3350555 | Dome Nut, M5 x 0.8 | 2 | |
26 | T2500989 | Top Plate, Inst Mount, RH | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
