ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

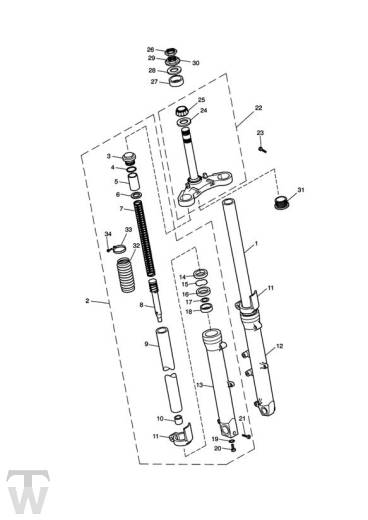

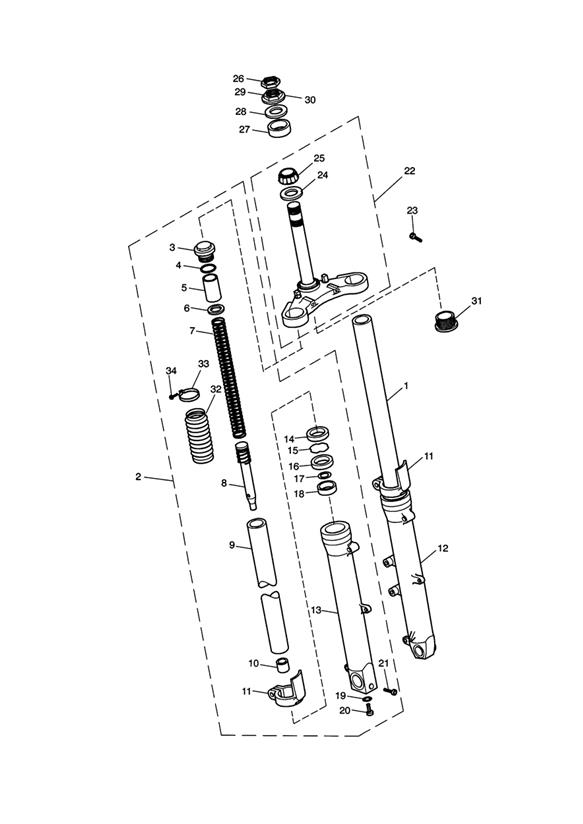

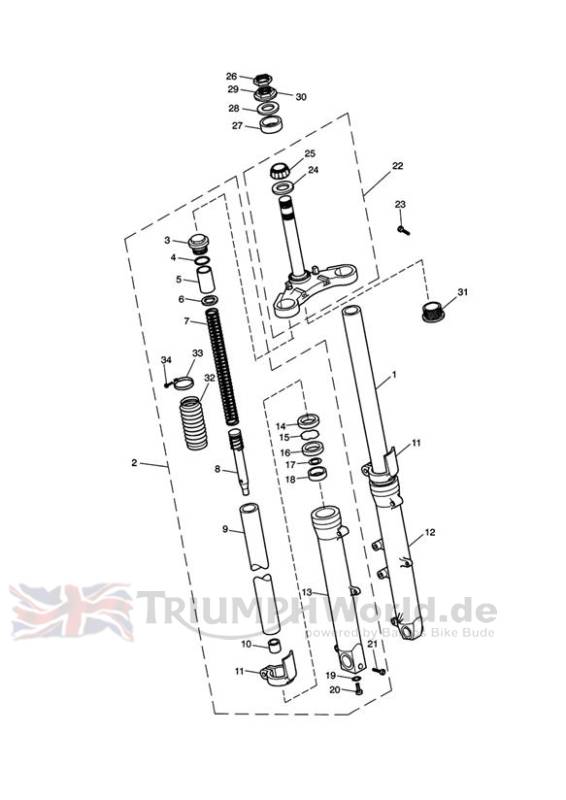

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2048501 | Fork leg Assy, LH | 1 | >343765 (No Gaiter) |
1 | T2048506 | Fork Leg Assy, LH | 1 | 343766> (No Gaiter) |
1 | T2045160 | Kit, Fork Leg Assy, LH | 1 | Inc Gaiter |
2 | T2048502 | Fork leg Assy, RH | 1 | >343765 (No Gaiter) |
2 | T2048507 | Fork Leg Assy, RH | 1 | 343766> (No Gaiter) |
2 | T2045161 | Kit, Fork Leg Assy, RH | 1 | Inc Gaiter |
3 | T2047114 | FORK CAP | 2 | |
4 | T2047113 | O-RING | 2 | |
5 | T2047112 | TUBE, SPACER | 2 | |
6 | T2047111 | UNTERLEGSCHEIBE | 2 | |
7 | T2047110 | FEDER | 2 | |
8 | T2047105 | PISTON, DAMPER | 2 | |
9 | T2047103 | STANDROHR | 2 | |
10 | T2047104 | HYDRAULISCHER ENDANSCHLAG | 2 | |
11 | T2042823 | GABELPROTEKTOR | 2 | > 343765 |
11 | T2042845 | Fork Protector | 2 | 343766 > |
12 | T2047503 | Fork Tube, LH, Outer | 1 | |
13 | T2049504 | Fork Tube, RH, Outer | 1 | |
14 | T2047109 | STAUBDICHTUNG | 2 | |
15 | T2040248 | SICHERUNGSRING | 2 | |
16 | T2047115 | Seal, Oil | 2 | |
17 | T2047107 | UNTERLEGSCHEIBE | 2 | |
18 | T2047106 | GLEITBUCHSE | 2 | |
19 | T2045045 | SEALING WASHER | 2 | |
20 | T2045046 | HUTSCHRAUBE | 2 | |
21 | obs T3330142 | Hutschraube | 1 | |
22 | T2049003 | GABELBRUECKE, UNTEN | 1 | |
23 | T3050083 | Hutschraube | 2 | |
24 | T3600063 | Dichtung, staubschutz | 1 | |
25 | T3800052 | Lager | 1 | |
26 | T2140210 | Adjuster Nut, Upper | 1 | |
27 | T3800054 | Lager | 1 | |
28 | T3600062 | Dichtung, staubschutz | 1 | |
29 | T2047036 | DUST COVER | 1 | |
30 | T2041265 | Adjuster Nut, Lower | 1 | |
31 | T3450060 | Kappe | 1 | |
32 | T2040349 | Gaiter, Front Fork | 2 | |
33 | T2045157 | Kit, Clip, Fork Gaiter | 2 | |
34 | T2040399 | Screw, Fork Gaiter Clip, M4 | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
