ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

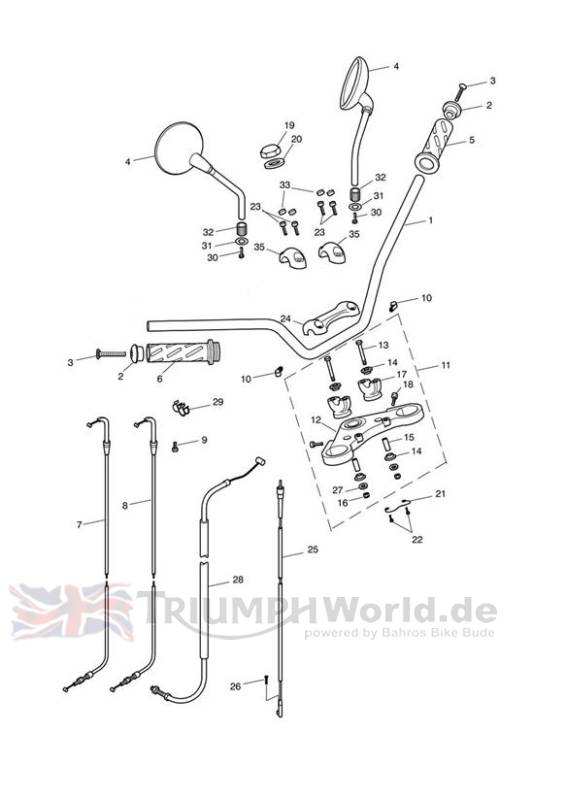

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2040391 | Handlebar Assy,25.4mm | 1 | |
2 | T2043448 | LENKERENDGEWICHT | 2 | |
3 | T3330643 | Screw, M5 x 30, CSK SKT, Patch | 2 | |
4 | T2066682 | Spares Kit, Mirror Assy | 1 | |
5 | T2043451 | GRIFFGUMMI LINKS | 1 | |
6 | T2043452 | GASGRIFF | 1 | |
7 | T2040432 | Cable, Throttle, Opening | 1 | |
8 | T2040437 | Cable, Throttle, Closing | 1 | |
9 | T3330382 | Screw, Phil Pan HD, M5 x 12, Slv | 1 | |
10 | T2046007 | Clip cable | 2 | |
11 | T2047004 | GABELBRUECKE OBEN | 1 | (inc. silver clamps) |
11 | T2048001 | Yoke Assy, Upper | 1 | (inc. black clamps) |
12 | T2047005 | GABELBRUECKE OBEN | 1 | |
13 | T2047040 | SCHRAUBE, M10 | 2 | |
14 | T2047041 | GUMMIBUCHSE | 4 | |
15 | T2040807 | Sleeve, Dia,13 x 43 | 2 | |
16 | T2043082 | Nut, M10,14 A/F | 2 | |
17 | T2047006 | LENKERKLEMME UNTEN | 2 | Silver |
17 | T2044476 | Riser, Handlebars | 2 | Black |
18 | T2047044 | HUTSCHRAUBE | 2 | |
19 | T2040060 | MUTTER | 1 | |
20 | T2040061 | UNTERLEGSCHEIBE | 1 | |
21 | T2043492 | Cable Guide, Wire | 1 | |
22 | T3331625 | Screw, Btn Hd, M8 x 12, Slv | 2 | >340428-F2 >352597-F4 |
22 | T3331625 | Screw, Btn Hd, M8 x 12, Slv | 2 | 340429-F2> 352598-F4> |
23 | T3051097 | Screw, Cap/Hd, M8 x 25, Silver | 4 | |
24 | T2043443 | LENKERKLEMME | 1 | |
25 | T2040558 | CABLE, SPEEDOMETER | 1 | |
26 | T3331017 | Screw. Phil CSK. M5 x 20, Slv | 1 | |
27 | T3555030 | Washer,10.5 x 30 x 2.5 | 2 | |
28 | T2046544 | KUPPLUNGSZUG | 1 | |
29 | T2040811 | Twin Clip, Brake Hose | 2 | |
30 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 2 | |
31 | T3550203 | Unterlegscheibe | 2 | |
32 | T3550204 | Ring | 2 | |
33 | T3450200 | Stopfen | 4 | |
35 | T2044475 | Top Cap, Riser | 2 | Individual black risers |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
