ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

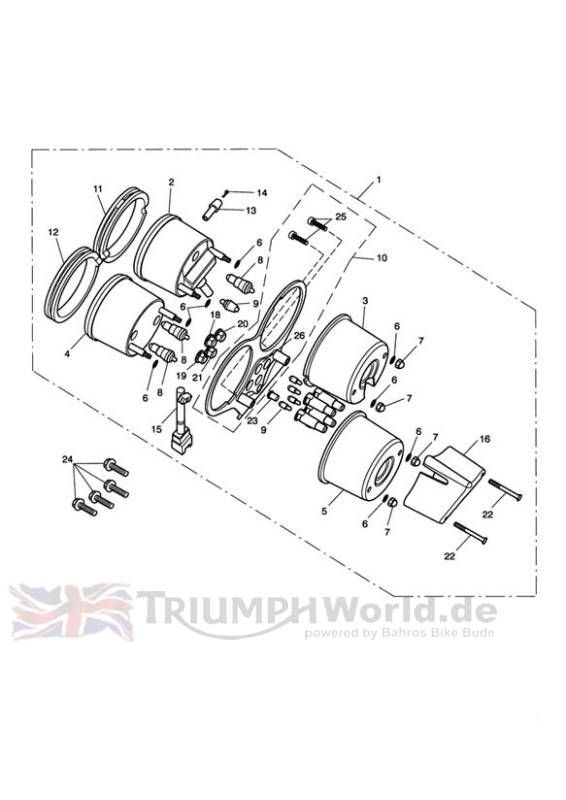

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2501451 | Instrument Assy, MPH | 1 | UK, CY, SG, TW & US |
1 | obs T2501452 | Instrument Assy, KPH | 1 | All markets except UK, CY, SG, TW & US |
2 | obs T2501282 | SPEEDO GAUGE, MPH | 1 | UK, CY, SG, TW & US; F2 -All Vins/F4 >289961 |
2 | obs T2501453 | Speedo Gauge, MPH | 1 | F4 - 289962 > |
2 | obs T2501283 | SPEEDO GAUGE, KPH | 1 | All mkts except UK, CY, SG, TW&US; >289680-F2/>293000-F4 |
2 | T2501454 | Speedo Gauge, KPH | 1 | All mkts except UK, CY, SG, TW&US; F2-289681>/F4-293001> |
3 | T2501185 | Gehäuse, tachometer- | 1 | |
4 | T2501223 | Drehzahlmesser | 1 | F2 MPH Inst Assy ALL Vins; F4 MPH Inst Assy >289961; F2 KPH Inst Assy >289680; F4 KPH Inst Assy >293000 |
4 | obs T2503118 | Tacho Gauge | 1 | F4 MPH Inst Assy 289962>; F2 KPH Inst Assy 289681>; F4 KPH Inst Assy 293001> |
5 | T2501186 | Gehäuse Drehzahlmesser | 1 | |
6 | T2501188 | Unterlegscheibe | 8 | |
7 | T2501189 | Mutter | 4 | |
8 | T2502089 | Glühlampe | 3 | 12V,1.7W,10mm Dia |
9 | 2500085-T0301 | Glühlampe | 5 | 12V,1.7W,6.5mm Dia |
10 | T2501213 | Bordwerkzeug | 1 | |
11 | T2501203 | D?mpfer | 1 | |
12 | T2503839 | Damper Ring | 1 | |
13 | T2501172 | Knopf | 1 | |
14 | T2501205 | Schraube | 1 | |
15 | T2501225 | Kabel | 1 | |
16 | T2501255 | COVER, LIGHT UNIT | 1 | Light Unit |
18 | T2501209 | Linse | 1 | Indicator |
19 | T2501210 | Linse | 1 | High Beam |
20 | T2501211 | Linse | 1 | Oil Warning |
21 | T2501212 | Linse | 1 | Neutral |
22 | T2501216 | Schraube | 2 | |
23 | T2501227 | Stopfen | 1 | |
24 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 4 | |
25 | T2501226 | Schraube | 2 | M4 x 12mm |
26 | obs T2501214 | Halter | 1 | Warning light |
27 | T2501213 | Bordwerkzeug | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
