ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

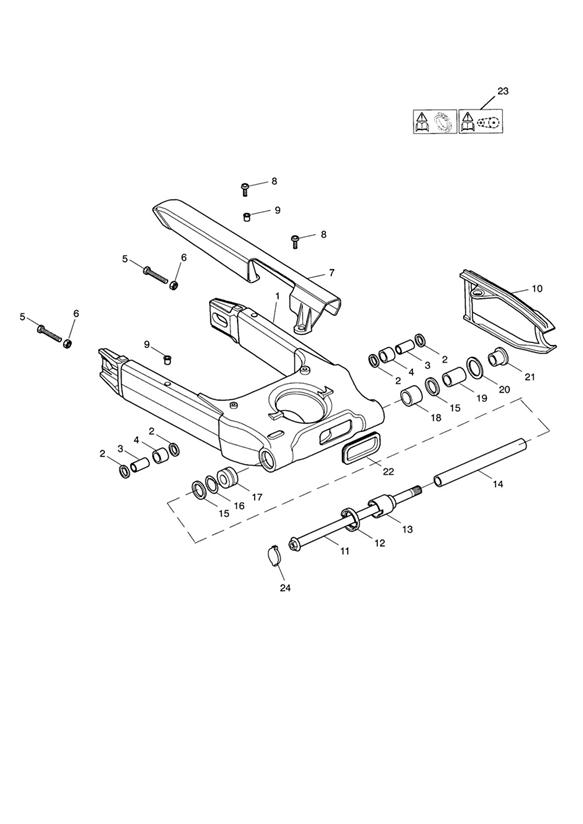

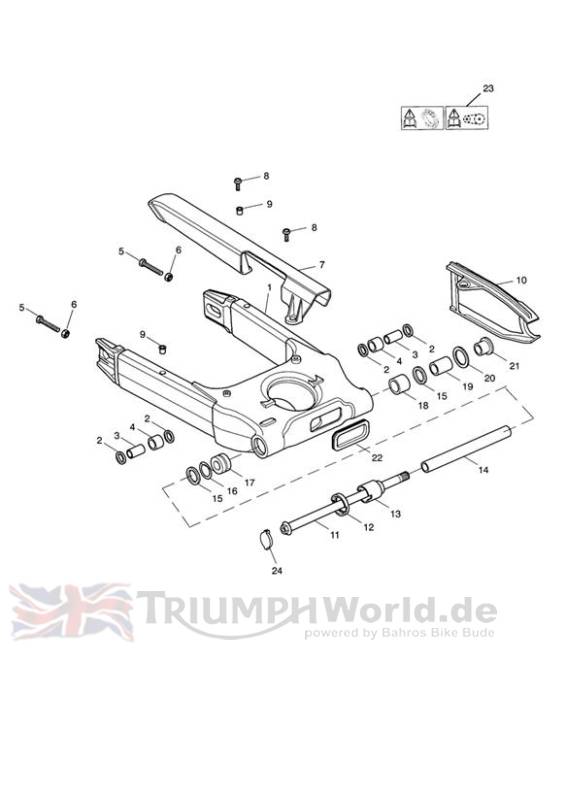

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2053051 | Schwinge | 1 | Includes bearings items 2,4,9,15,16,17 & 18 |
2 | T3600066 | Öldichtung | 4 | |
3 | obs T2050060 | Buchse | 2 | |
4 | obs T3800153 | Lager, nadel- | 2 | |
5 | T3203204 | Screw, H/Hd, M8 x 55, Slv | 2 | |
6 | T3350303 | Nut, M8, Silver | 2 | |
7 | obs T2058203 | Chainguard | 1 | |
8 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 2 | |
9 | T3350210 | Einsatz | 2 | M6 |
10 | T2058204 | Scheuerstreifen | 1 | |
11 | T2054050 | Spindel | 1 | |
12 | T2079698 | Lock Ring, M36 | 1 | M36 |
13 | obs T2050037 | Bund | 1 | M36 |
14 | obs T2054110 | Distanzstück | 1 | |
15 | T3600044 | Dichtung, Öl- | 2 | |
16 | T3500204 | Circlip, Int,35 x 1.5 | 1 | |
17 | T3800081 | Kugellager | 1 | |
18 | T3800014 | Lager, wälz | 1 | |
19 | T2054344 | Sleeve, Ground,25 x 17 x 37 | 1 | |
20 | T3550127 | Unterlegscheibe | 1 | |
21 | obs T2054140 | Mutter | 1 | M16 |
22 | obs T2057380 | Gummilager | 1 | |
23 | T3900092 | Schild | 1 | Chain & Tyres |
24 | T3450155 | Stopfen | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
