ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

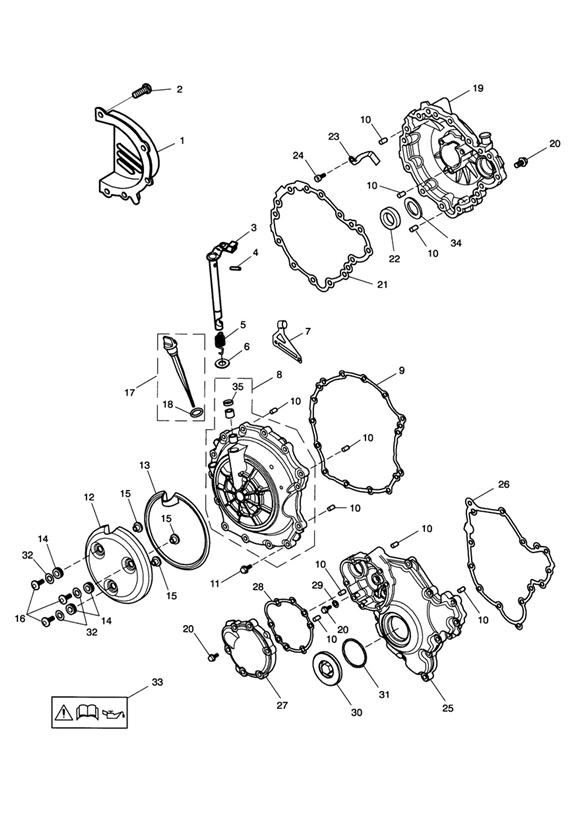

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T1261020 | RITZELDECKEL | 1 | |
2 | T3202304 | Bolt, RHHF, M6 x 20, Slv | 5 | >> 161317 |
2 | obs T3331101 | Schraubbolzen | 5 | 161318 > |
3 | obs T1170662 | AUSRUECKHEBEL KUPPLUNG | 1 | >>186150 |
3 | T1170683 | Lifter Arm, Clutch | 1 | 186151>> |
4 | T3000014 | Spannh?lse | 1 | |
5 | T1170234 | Return Spring | 1 | |
6 | T3555014 | Washer,13 x 18 x 1 | 1 | |
7 | T1171990 | Holder, Clutch Cable | 1 | 186151 >> |
7 | obs T1170681 | HALTERUNG FUER KUPPLUNGSZUG | 1 | >>186150 |
8 | T1261160 | KUPPLUNGSDECKEL, BAUGRUPPE | 1 | > 227651 |
8 | T1261413 | Kit, Dipstick/Clutch Cover | 1 | 227652 > |
9 | T1261097 | DICHTUNG, KUPPLUNGSDECKEL | 1 | |
10 | T3000005 | Dowel, Dia 6 x 16.5 | 10 | |
11 | T3202303 | Bolt, RHHF, M6 x 28, Slv | 14 | >> 161317 |
11 | T3331103 | Schraubbolzen | 14 | 161318 > |
12 | T1261165 | AUSSENDECKEL, KUPPLUNGSDECKEL | 1 | > 227651 |
13 | T1261166 | DICHTUNG, AUSSENDECKEL KUPPLG. | 1 | > 227651 |
14 | T3020153 | Grommet,13 x 3 x 10 | 3 | > 227651 |
15 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 3 | > 227651 |
16 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 3 | > 227651 |
17 | T1261180 | OELMESSSTAB | 1 | |
18 | T3600136 | O-ring | 1 | |
19 | T1260112 | DECKEL, LICHTMASCHINE, SCHWARZ | 1 | > 227651 |
19 | T1260808 | Alternator Cover | 1 | 227652 > |
20 | T3200190 | Bolt, RHHF, M6 x 25, Slv | 32 | >> 161317 |
20 | T3331102 | Schraubbolzen | 32 | 161318 > |
21 | T1260009 | DICHTUNG, METALL, LIMA-DECKEL | 1 | |
22 | T3600241 | Oil Seal | 1 | |
23 | T1261217 | KABELFUEHRUNG | 1 | |
24 | T3051055 | Screw, Cap/Hd, M5 x 10, Slv, Enc | 1 | |
25 | obs T1261221 | Kit, Crank Cover, Black | 1 | > 227651 |
25 | obs T1261224 | DECKEL, KURBELWELLE, RECHTS | 1 | 227652 > |
26 | T1261103 | DICHTUNG, KW-DECKEL, RECHTS | 1 | |
27 | T1261202 | DECKEL, ANLASSER | 1 | |
28 | T1261104 | DICHTUNG, ANLASSERDECKEL | 1 | |
29 | obs T3550403 | Unterlegscheibe | 1 | |
30 | T1261223 | Plug, M45 x 1.25, Black | 1 | |
31 | T3600222 | O-ring | 1 | |
32 | T3555026 | Washer,6.4 x 18 x 1.6 | 3 | > 227651 |
33 | T3900302 | Label, Oil & Filter | 1 | |
34 | T1260858 | DISTANZSTUECK,27.0x32.2x3.0 | 1 | |
35 | T3600095 | Dichtung, staubschutz | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
