Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

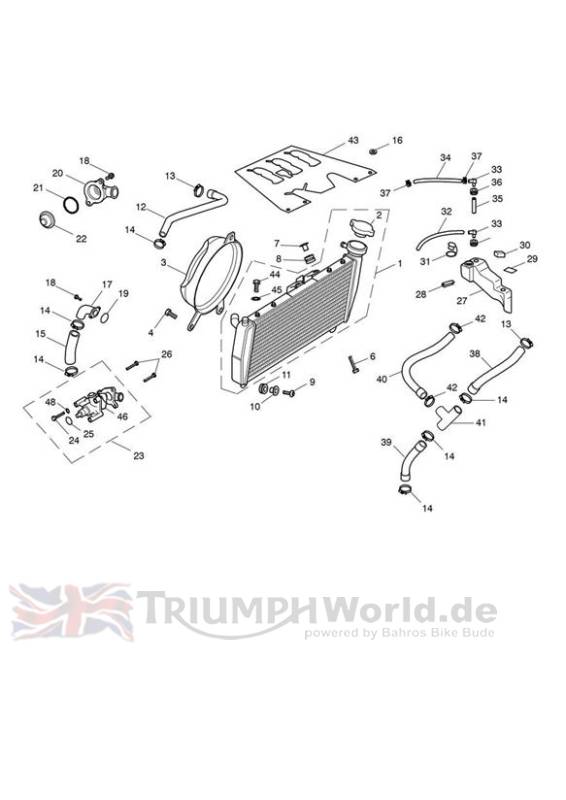

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | obs T2100697 | Kühler | 1 | |
| 2 |  T2100699 | Kühlerdeckel | 1 | |
| 3 | T2100698 | Lüfter | 1 | |
| 4 | T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 3 | |
| 6 | T3205083 | Bolt, HHF, LGHTD, M6 x 28, Slv | 2 | |
| 7 | T3010710 | Flanged Sleeve,6.4 x 9.6 x 13.4 | 2 | |
| 8 | T3021200 | Grommet, Dia 14x4, Panel | 3 | |
| 9 | T3330231 | Screw, Lge Skt Hd, M6 X 1 X 25 | 2 | >> 146077 |
| 9 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 2 | 146078 > |
| 10 | T3010014 | Buchse | 2 | |
| 11 | T3020031 | Grommet; 11.8 x 2.5 x 10 | 2 | |
| 12 | T2100751 | Hose, Cyl Head to Rad | 1 | |
| 13 | T2012144 | Stud, Sprocket Carrier | 2 | |
| 14 | T2102242 | Schl.schelle | 6 | |
| 15 | T2100112 | Schlauchleitung | 1 | Outlet |
| 16 | T3550253 | Washer, Dia 5 mm, Retaining | 4 | |
| 17 | T2107009 | Kit, Water Elbow, Cast | 1 | |
| 18 | T3202304 | Bolt, RHHF, M6 x 20, Slv | 4 | |
| 19 | T3600190 | O-ring | 1 | |
| 20 | T2100145 | Elbow, Water, Cyl Hd, Raw | 1 | |
| 21 | T2100713 | O-ring | 1 | |
| 22 | T2100715 | Thermostat | 1 | |
| 23 | T2100680 | Pumpe, kuehlwasser- | 1 | |
| 24 | T3330804 | Bolzen, flansch- | 1 | |
| 25 | 3600160-T0301 | O-ring | 1 | |
| 26 | T3205075 | Bolt, HHF, Lghtd, M6 x 65, Slv | 2 | |
| 27 | T2100463 | Ausdehn.behält. | 1 | |
| 28 | obs T3660047 | Zierteil | 1 | |
| 29 | T3660112 | Klebeunterlage | 1 | |
| 30 | T2072235 | Auflage, träger- | 1 | |
| 31 | T2100997 | Cap, Expansion Tank | 1 | |
| 32 | T3620305 | Rohrleitung | 1 | Expansion Tank Overflow |
| 33 | T2100405 | Elbow, ID 8.0 Tube | 2 | |
| 34 | T3620300 | Leitung, kraftstoff- | 1 | Expansion Tank To Thermostat |
| 35 | T3620320 | Pipe, Expansion Tank, Internal | 1 | Internal Expansion tank |
| 36 | T3450035 | Grommet, Dia 8, Dia 12.5,3 | 1 | |
| 37 | T3700440 | Clip, Hose,11-12.5mm | 2 | |
| 38 | T2100714 | Schlauchleitung | 1 | Radiator to Pump |
| 39 | obs T2100719 | Schlauchleitung | 1 | Radiator to Pump |
| 40 | obs T2100729 | Schlauchleitung | 1 | |
| 41 | obs T2100731 | T-stück | 1 | |
| 42 | T3700171 | Hose Clip, Dia 14.0 | 2 | |
| 43 | obs T2100736 | Abweiser | 1 | |
| 44 | T3203222 | Bolt, HHF, M6 x 12, Slv | 1 | 137526 > |
| 45 | T3550542 | Washer, Cu, OD12.5 x Id6.4 | 1 | 137526 > |
| 46 | T3600230 | Packung, wasserpumpen- | 1 | |
| 47 | T4007771 | Coolant, OAT, Premix, D2053 | - | Not Illustrated |
| 48 | T3550542 | Washer, Cu, OD12.5 x Id6.4 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
