ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

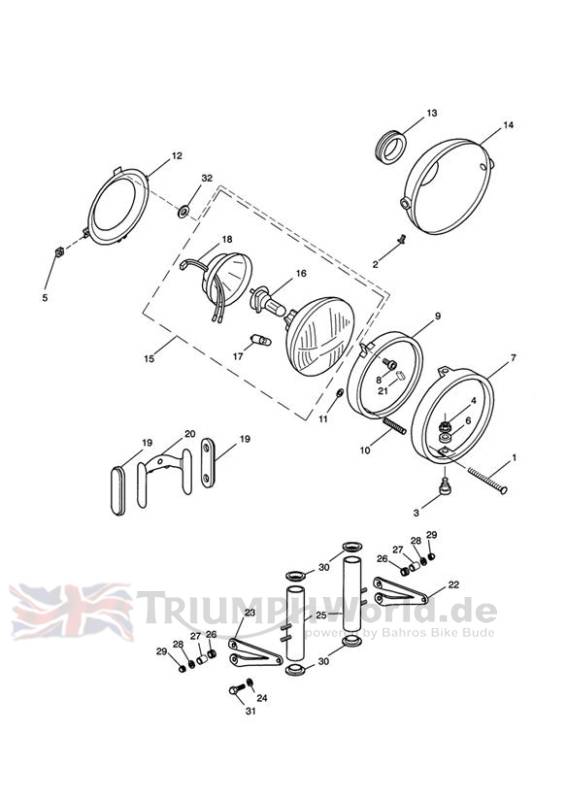

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  2700080-T0301 | Schraube | 1 | |
| 2 | T2700081 | Screw, C'sunk, Phil, M5 x .08 x 16 | 2 | |
| 3 | 2700082-T0301 | Abgesetz. schr. | 2 | |
| 4 | T2700493 | Nut & Washer Assy, M5, Slv | 2 | |
| 5 | T2700084 | Nut, Square, M4 | 1 | |
| 6 | 2700085-T0301 | Unterlegscheibe | 2 | |
| 7 | T2700004 | Rim, Headlight | 1 | |
| 8 | T2701186 | Screw, Pan/HD, M3 x 12 | 2 | |
| 9 | T2700418 | Rim, Headlight Retainer | 1 | |
| 10 | T2700722 | Spring | 1 | |
| 11 | T3551088 | Washer,4.25 x 8 x 0.8 | 1 | |
| 12 | 2700012-T0301 | Montage, ring | 1 | |
| 13 | T3020351 | Grommet,56 x 0.75 x 52 | 1 | |
| 14 | T2700915 | Bowl, Headlight, Chromed | 1 | |
| 15 | T2701010 | Headlight Assy, LH | 1 | LH DIP, ALL MKTS EXCEPT DE, SE, BR, IT, ES, PT, GR, FR, CH, AR, NL, NO, US, TW & CA |
| 15 | T2701011 | Headlight Assy, RH | 1 | RHDIP, DE, SE, BR, IT, ES, PT, GR, FR, CH, AR, NL & NO |
| 15 | T2701009 | Headlight Assy, Sym | 1 | SYM....., US, TW & CA |
| 16 | T2700001 | Bulb, H4 60/55W,12V, Type 1, Clear | 1 | |
| 17 | T2700210 | Bulb, Parking Lamp,12V 4W | - | Order as Required |
| 18 | T2701017 | Subharness, Headlight | 1 | Outer cover nicht supplied |
| 19 | T2700454 | Orang. reflekt. | 2 | OVAL |
| 20 | T2700456 | Halterung, feder | 1 | REFLECTOR |
| 21 | T3660114 | Dichtung | 3 | USE WITH SYM DIP HEADLAMP ASSY > 204956 |
| 22 | T2700573 | Headlight Bracket, Lh | 1 | > 287400-F2 / 283992-F4 |
| 22 | T2701590 | Headlight Bracket, Painted | 1 | 287401-F2 / 283993-F4 > |
| 23 | obs T2700574 | Headlight Bracket, Rh | 1 | > 287400-F2 / 283992-F4 |
| 23 | T2701591 | Headlight Bracket, Painted, RH | 1 | 287401-F2 / 283993-F4 > |
| 24 | T3550277 | Washer, M8 | 2 | |
| 25 | T2700384 | TUBE, HEADLIGHT MOUNTING | 2 | |
| 26 | T3020002 | GROMMET, RUBBER | 4 | |
| 27 | T3000042 | SPACER, TURNED | 4 | |
| 28 | T3555025 | Washer,6.4 x 18 x 1.6 | 4 | |
| 29 | T3350088 | Domenut, Locking, M6, Bright | 4 | |
| 30 | T2700461 | Gummieinsatz | 4 | HEADLIGHT BRACKET |
| 31 | T3330620 | Schraubbolzen | 2 | |
| 32 | T3550050 | Plastic Washer | 2 | US, TW & CA - > 312733 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
