ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

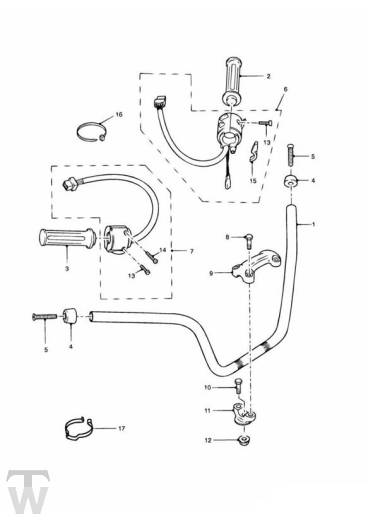

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2043478 | LENKERKIT | 1 | >> 78593 |
1 | T2043473 | LENKER | 1 | 78594 >> Chrome |
2 | T2040143 | GRIFFGUMMI, LINKS | 1 | |
3 | obs T2040144 | GASGRIFF | 0 | * PART NO LONGER AVAILABLE * |
4 | T2040227 | LENKERENDGEWICHT | 2 | M5 x 30mm |
5 | T3330643 | Screw, M5 x 30, CSK SKT, Patch | 2 | |
6 | T2040129 | SCHALTEREINHEIT, LENKER, LINKS | 1 | LH |
7 | T2040128 | SCHALTEREINHEIT LENKER, RECHTS | 1 | RH |
7 | T2040131 | SCHALTEREINHEIT LENKER, RECHTS | 1 | RH CA, MY, US, JP - All Vins SG >> 110499 |
8 | T3050323 | Kit,4 x Screw M8 x 1.25 x 30 Slv | 4 | |
9 | T2045048 | HOLDER, HANDLEBAR, TOP | 1 | Top |
10 | T3200070 | Schraubbolzen | 2 | |
11 | obs T2040369 | LENKERKLEMME, UNTEN | 2 | Bottom |
12 | T2042886 | MUTTER, M10 x 1.25, SELBSTSICH | 2 | |
13 | T3330018 | Screw, Phil, Pan/Hd, M5 x 25 | 3 | M5 x 25mm 1 for RH,2 for LH |
14 | 3330019-T0301 | Schraube | 1 | M5 x 40mm |
15 | obs T2040137 | CHOKE-HEBEL | 1 | |
16 | T3700015 | Kabelbinder | 4 | |
17 | T3700025 | Kabelverbinder | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
