Hauptrahmen - Adventurer ab FIN71699

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

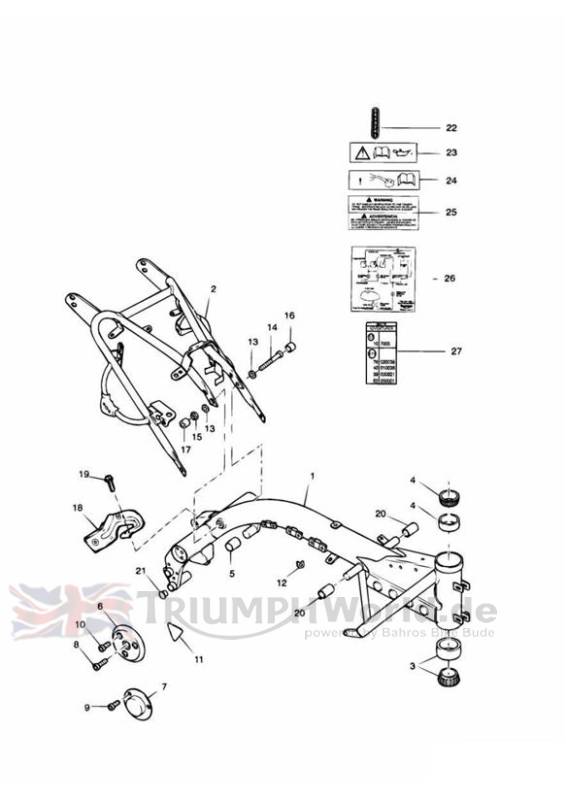

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	obs T2079070	Rahmen Kit	1	All Mkts Except US & South America All Vins SG 110500 >
1	obs T2079075	Rahmen Kit	1	US 49 States & South America All Vins SG >> 110499
1	obs T2079080	Rahmen Kit	1	US Cal ONLY
1	obs T2079085	Rahmen Kit	1	Canada
2	obs T2070989	Rahmen Kit	1	All Markets
3	T3800031	Bearing,30x55x17, Taper Roll	1
4	T3800055	Lager	1
5	obs 2078691-T0301	Buchse	1
6	obs 2071021-T0301	Abdeckg.	2	Upper
7	obs T2071031	Abdeckg.	2	Lower
8	T3050334	Screw, Cap/Hd, M6 x 20, Slv	2	M6 x 20mm
9	3050038-T0301	Hutschraube	6	M6 x 10mm
10	obs 3050039-T0301	Hutschraube	6	M6 x 8mm
11	obs T3900063	Plakette	1
12	T3351002	Nut, Captive, U-Type, M5, Slv	6	Ignition coil to spine
13	obs T3550309	Unterlegscheibe	2
14	obs 3330251-T0301	DScrew, torx	1	M12 x 119mm
15	T3350234	Locknut, Flgd, M12 x 1.25	1
16	obs T2201208	Buchse	1	LH
17	obs T2201207	Buchse	1	RH
18	obs T2070711	Halterung	1
19	T3203222	Bolt, HHF, M6 x 12, Slv	2
20	T2400603	Bush, Tank Mount	2
21	obs 3450190-T0301	Abschlußstück	2
22	T3900119	Label, Gear Position	1
23	T3900136	Schild	1	Engine oil
24	obs T3900026	Schild	1	Air intake
25	T3900169	Label, Frame modification	1	US
26	obs T3930085	LABEL, CARB DIAGRAM,3 CYL	1	Carb diagram US CAL
27	obs T3900178	Schild	1	ECE
27	obs T3900179	Schild	1	ECE DE

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
