Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

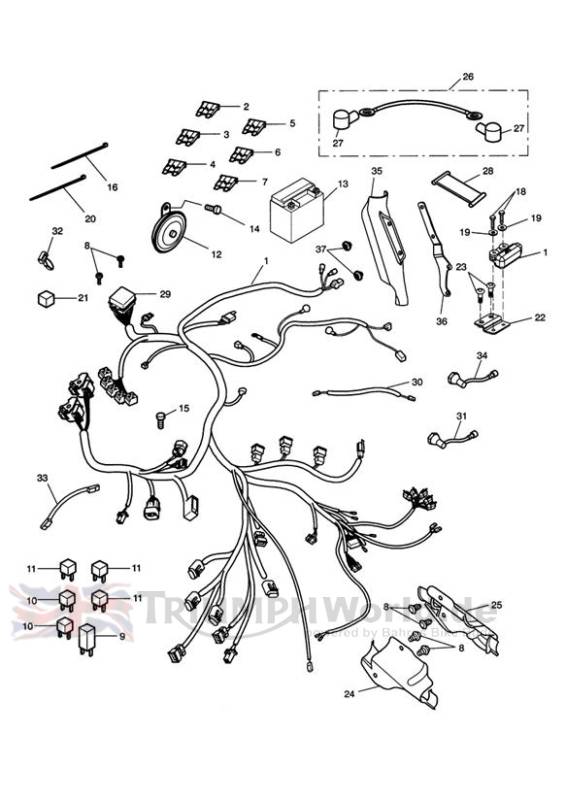

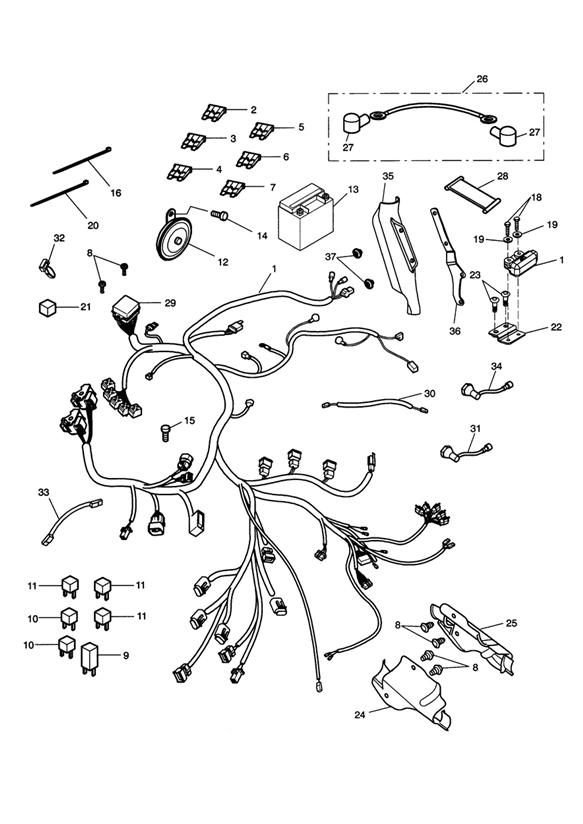

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2501652 | Hauptkabelstr. | 1 | > 281465 |
| 1 | obs T2501720 | Main Harness | 1 | 281466>305059 Jet Blk & Neon Blue Bikes; >305222 Roulette Green Bikes; >305251 Fusion White Bikes |
| 1 | obs T2501810 | Main Harness | 1 | 305060>333178 Jet Blk & Neon Blue Bikes; 305223>333178 Roulette Green Bikes; 305252>333178 Fusion White Bikes |
| 1 | T2501021 | Main Harness | 1 | 333179 > |
| 2 | T2501305 | 5a sicherung | 1 | |
| 3 | T2501310 | 10a sicherung | 4 | |
| 4 | T2501315 | 15a sicherung | 2 | |
| 5 | T2500805 | FUSE,30A | 1 | |
| 6 | T2501330 | Sicherung 30 a | 1 | |
| 7 | T2501320 | 20a sicherung | 2 | |
| 8 | T3450255 | Widerh.-stopfen | 6 | |
| 9 | T2500531 | Relais | 1 | |
| 10 | T2501705 | Relay, Changeover | 2 | |
| 11 | T2508033 | Relay, EFI | 3 | |
| 12 | T2500113 | Signalhorn | 1 | |
| 13 | T2500020 | DBattery,12 volt | 1 | |
| 14 | T3201228 | Bolt, HHF, M8 x 14, Slv | 1 | |
| 15 | T3203222 | Bolt, HHF, M6 x 12, Slv | 1 | |
| 16 | T3700015 | Kabelbinder | 5 | |
| 17 | T2502405 | Switch, Fall Detection | 1 | |
| 18 | T3330390 | Screw, H/Hd, M4 x 25, Slv, Enc | 2 | |
| 19 | T3555021 | Washer,4.3X16.0X1.0 | 2 | |
| 20 | T3700016 | Kabelbinder | 1 | |
| 21 | T2500259 | Relay, Grommet | 6 | |
| 22 | T2502425 | Bracket, Fall Detection Switch | 1 | |
| 23 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 2 | |
| 24 | T2072038 | Moulding, Harness Guide, Rh | 1 | |
| 25 | T2072039 | Moulding, Harness Guide, Lh | 1 | |
| 26 | T2500451 | Kabel | 1 | |
| 27 | obs T2500459 | T?lle | 2 | |
| 28 | T2501750 | Battery Strap | 1 | |
| 29 | T2501335 | Fusebox Lid | 1 | |
| 30 | T2501595 | Extension Piece, Harness | 1 | |
| 31 | T2501625 | Flylead, Ops Connector | 1 | |
| 32 | T3451280 | Strap, Mount,6.4mm Hole | 1 | |
| 33 | T2501716 | Link Lead, Oxygen Sensor | 1 | 281466 > All Mkts Expt AU, NZ & ZA |
| 34 | T2501615 | Fly Lead, Oil, Pressure Switch | 1 | USCAL only |
| 35 | T2501080 | Moulding, Harness Cover | 1 | |
| 36 | T2102365 | Bracket, Harness Cover | 1 | |
| 37 | T3701170 | Plastic Rivet, Screw Type | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
