ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

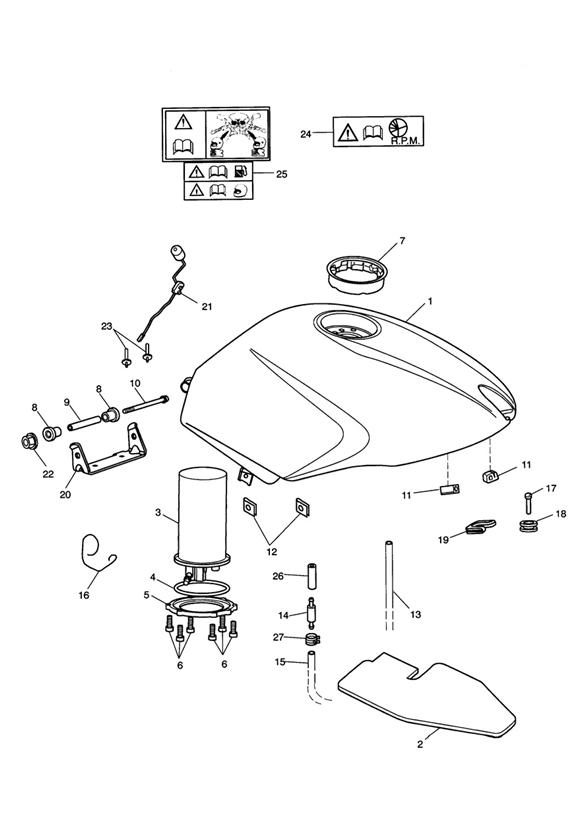

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2401042-PG | Fuel Tank Assy | 1 | Jet Black 333179 > |
1 | T2401042-NF | Fuel Tank Assy | 1 | Fusion White 333179 > |
1 | T2401042-EG | Fuel Tank Assy | 1 | Blazing Orange 333179 > |
1 | T2401042-PS | Fuel Tank Assy | 1 | Matt Black 333179 > |
1 | T2401042-PR | Fuel Tank Assy | 1 | Phantom Black; Special Edition 15th Anniversary |
1 | T2401042-HS | Fuel Tank Assy | 1 | Matt Khaki Green 440663 > |
1 | T2401042-CM | Fuel Tank Assy | 1 | Tornado Red - Special Edition |
2 | T2400546 | Insulation, Fuel Tank | 1 | |
3 | T2400499 | Fuel Pump | 1 | |
4 | T2401887 | Seal, Fuel Pump Module | 1 | |
5 | T2401250 | Location Plate, Fuel Pump | 1 | |
6 | T3331234 | Screw, Torx, P/H, M6 x 20, Slv | 6 | |
7 | T2405034 | Seal, Fuel Filler Cap | 1 | |
8 | T2400446 | BUSH, RUBBER | 2 | |
9 | T3330588 | Compression Limiter, Rod | 1 | |
10 | T3205079 | Bolt, HHF, Lghtd, M6 x 105, Slv | 1 | |
11 | T2400641 | Pad, Rubber | 2 | > 333178 |
11 | T2400641 | Pad, Rubber | 2 | 333179 > |
12 | T3350123 | Nut, Captive, M5, Non-Secured | 2 | |
13 | T3620344 | Pipe, Fuel, Overflow,255mm | 1 | > 333178 |
13 | T3620221 | Leitung, kraftstoff- | 1 | 333179 > |
14 | T2400074 | Roll Over Valve | 2 | |
15 | obs T3620111 | Hose, Fuel, Formed | 1 | Not US Cal |
16 | T3700047 | F?hrung | 1 | |
17 | T3331196 | Screw, Skt, C'sk, M6 x 25, Slv | 1 | |
18 | T2401014 | Boss, Turned | 1 | |
19 | T2401028 | Rubber, Front Mount | 1 | |
20 | T2401026 | Bracket, Fuel Tank, Rear | 1 | |
21 | T2401039 | Fuel Level Sender | 1 | |
22 | T3350012 | Sich.mutter | 1 | > 437366 |
22 | T3350003 | Sich.mutter | 1 | 437367 > |
23 | T3300100 | Niet | 2 | |
24 | T3900194 | Label, Fuel Tank | 1 | |
24 | T3908400 | LABEL, FUEL TANK, BLACK | 1 | Fusion White bikes only |
25 | T3900154 | Label, Running In | 1 | |
25 | obs T3908401 | LABEL, RUNNING IN, BLACK | 1 | Fusion White bikes only |
26 | T3620098 | Pipe, Hose,5 x 8 x 35 | 1 | |
27 | T3700440 | Clip, Hose,11-12.5mm | 1 | 333179 > 411007 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
