ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

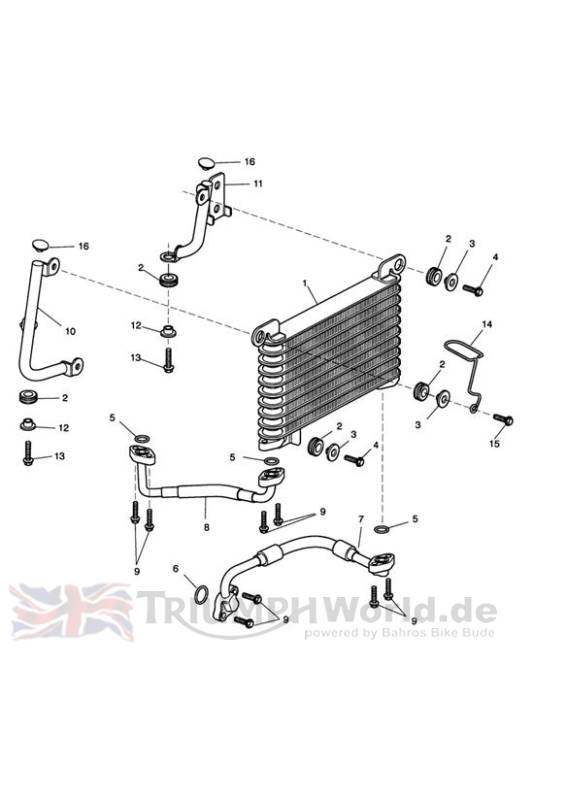

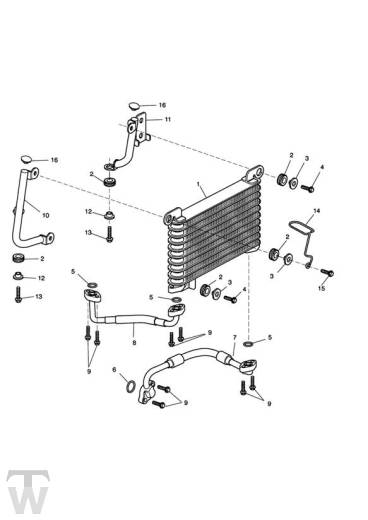

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2100716 | ?lkühler | 1 | |
2 | T3020031 | Grommet; 11.8 x 2.5 x 10 | 5 | |
3 | T3010014 | Buchse | 3 | |
4 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 2 | |
5 | T3600071 | O-ring | 3 | |
6 | T3600172 | O Ring | 1 | |
7 | T2100620 | Pipe, Oil Cooler Feed | 1 | |
8 | obs T2100703 | Leitung, Öl- | 1 | |
9 | T3205065 | Bolt, HHF, Lghtd, M6 x 20, Enc | 8 | |
10 | T2100280 | Bracket, Oil Cooler, Rh | 1 | |
11 | T2100290 | Bracket, Oil Cooler, Lh | 1 | |
12 | T3010707 | Sleeve, Flanged,6.4 x 10 x 6.5 | 2 | |
13 | T3202304 | Bolt, RHHF, M6 x 20, Slv | 2 | |
14 | obs T3700167 | Cable Guide, Wire | 1 | |
15 | T3203025 | Bolt, RHHF, Domed, M6 x 25, S/S | 1 | |
16 | T3450092 | Insert, Round, Plastic | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
