Hauptrahmen - Speed Triple 1050 bis FIN333178

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

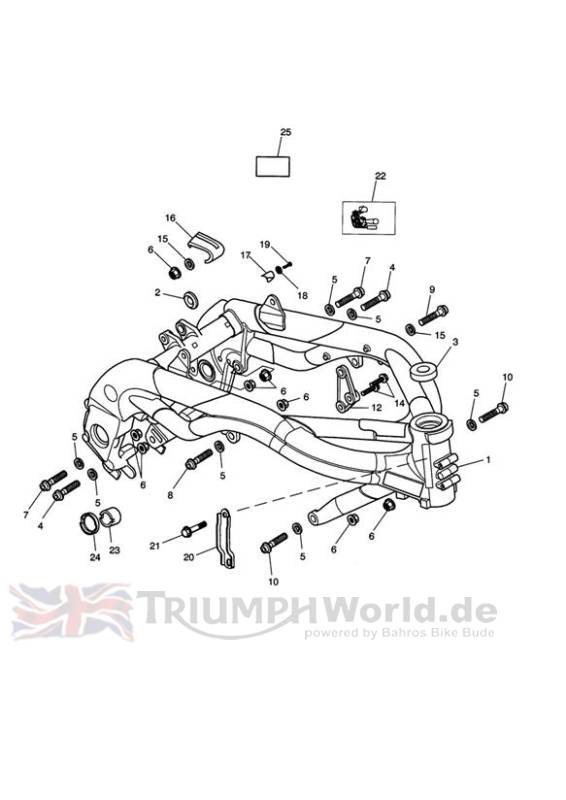

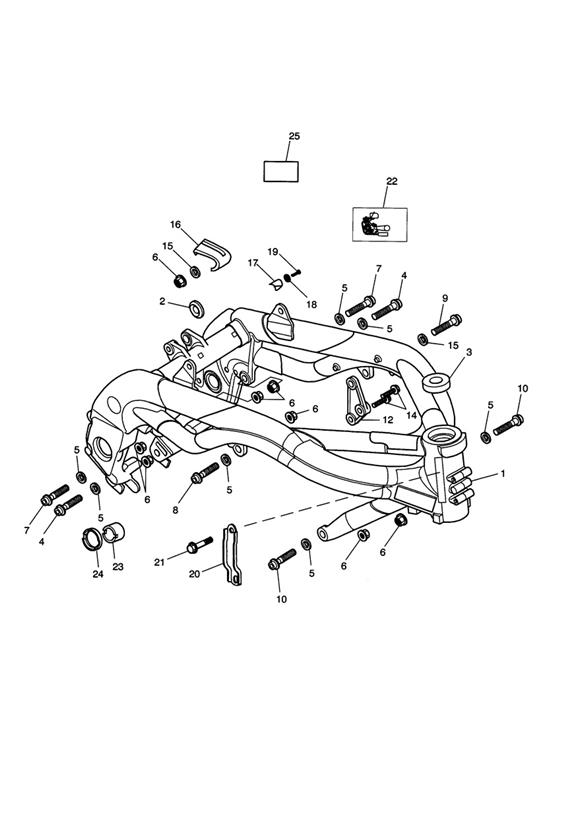

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	obs T2072301	Frame Assy, World	1
1	obs T2072302	Frame Assy, North America	1	US 49 States
1	obs T2072303	Frame Assy, California	1	US Cal
1	obs T2072304	Frame Assy, Canada	1	CA
2	obs T2072017	Spacer Ring	1
3	T3800125	Lager	1
4	T3332490	Bolt, Tx, M12 x 102, Slv	2
5	T3550614	Washer,12 x 23 x 2	7
6	T3350234	Locknut, Flgd, M12 x 1.25	7
7	T3334680	Bolt, HHF, M12 x 119, Slv	2
8	T3334640	Screw, HHF, M12 x 60	1
9	T3334610	Screw, HHF, M12 x 40	1
10	T3333225	Bolt, Tx, M12 x 64, Slv	2
12	obs T2072228	Halter	1
13	T3551606	Washer, Shim,13 x 23 x 0.5	-	Not shown Pictorially
13	T3551607	Shim Washer,13 x 23 x 1	-	Not shown Pictorially
13	T3551608	Washer, Shim,13 x 23 x 1.5	-	Not shown Pictorially
13	T3551609	Washer, Shim,13 x 23 x 2.0	-	Not shown Pictorially
14	T3205653	Bolt, HHF, Lghtd, M8 x 30, Slv	2
15	T2072225	Distanzstück	2
16	obs T2070245	Chain Rubbing Boss	1
17	obs T2070859	Anschlag	1
18	T3555555	Washer, Nylon	1
19	T3330627	Screw, Pan/HD, TPT, Tx, M5 x 12	1
20	T3700134	Cable, Retaining Bracket	1
21	T3205063	Bolt, HHF, Lghtd, M6 x 16, Slv	1
22	T3900625	LABEL, POWER RESTRICTION, NJ	1	FR Only
23	obs T2079697	Adjuster Collar, M36	1
24	T2079698	Lock Ring, M36	1
25	obs T3900632	Label, ECE	1	AU, JP & NZ only

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
