ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

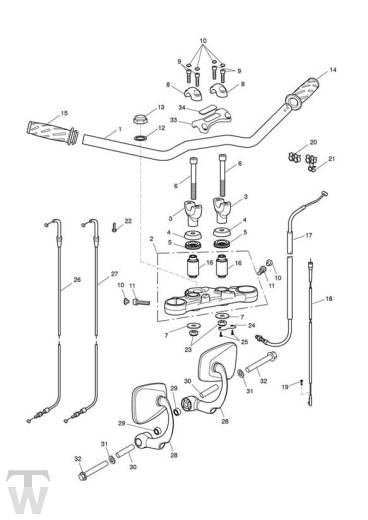

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2044455 | Handlebar Assy,25.4mm, Chromed | 1 | |
1 | T2044273 | Handlebar Assy, Black,25.4mm | 1 | _Thruxton Ace Only |
2 | T2040529 | Yoke Assembly, Upper | 1 | |
3 | T2044465 | Riser, Top Yoke | 2 | |
4 | T2049194 | Cap, Handlebar Bush | 2 | |
5 | T2049555 | Rubber Spacer | 2 | |
6 | T3330331 | Bolt, Skt HD, M10 x 88 | 2 | |
7 | T3555030 | Washer,10.5 x 30 x 2.5 | 2 | |
8 | T2044475 | Top Cap, Riser | 2 | N/A to Thruxton Ace |
9 | T3051097 | Screw, Cap/Hd, M8 x 25, Silver | 4 | |
10 | T3450200 | Stopfen | 6 | > 451499 |
11 | T3050323 | Kit,4 x Screw M8 x 1.25 x 30 Slv | 2 | > 468996 |
11 | T3050323 | Screw, Cap/Hd, M8 x 30, Slv | 2 | 468997 > |
12 | T2040061 | UNTERLEGSCHEIBE | 1 | |
13 | T2040060 | MUTTER | 1 | |
14 | T2043451 | GRIFFGUMMI LINKS | 1 | |
15 | T2043452 | GASGRIFF | 1 | |
16 | T2046725 | Bush, Handlebar Yoke | 2 | |
17 | T2041390 | Clutch Cable | 1 | |
18 | T2040443 | TACHOMETERWELLE | 1 | > 451499 |
19 | T3331017 | Screw. Phil CSK. M5 x 20, Slv | 1 | > 451499 |
20 | T2040811 | Twin Clip, Brake Hose | 2 | |
21 | T3700145 | Clip,3 Way, Swivel Type | 1 | |
22 | T3330382 | Screw, Phil Pan HD, M5 x 12, Slv | 1 | |
23 | T3350134 | Locknut, M10 x 1.25 | 2 | |
24 | T2041307 | Cable Guide | 1 | |
25 | T3331625 | Screw, Btn Hd, M8 x 12, Slv | 2 | |
26 | T2041434 | Cable, Throttle, Open | 1 | |
27 | T2041435 | Cable, Throttle, Closed | 1 | |
28 | T2060602 | Mirror, Bar End, Chrome | 2 | |
29 | T3551204 | Tolerance Ring,16 x 14 | 2 | |
30 | T2060603 | Spacer | 2 | |
31 | T3550957 | WASHER.M6X1X13 | 2 | |
32 | T3203065 | BOLT, RHHF, DOMED, S/LESS, M6X65 | 2 | > 516713 |
32 | T3203202 | Bolt, HHF, Lghtd, M6 x 65, S/S | 2 | 516714 > |
33 | T2044464 | Clamp, Handlebar, Recessed | 1 | _Thruxton Ace Only |
34 | T2041395 | Ace Plaque, Ltd | 1 | _Thruxton Ace Only |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
