Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

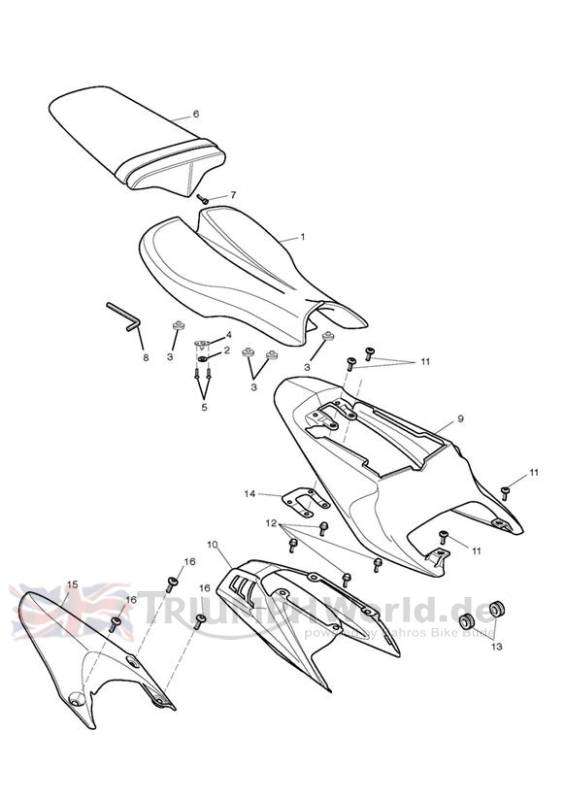

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2306512 | Seat, Rider, Formed | 1 | |
| 2 | T2307375 | Spacer, Seat, Soft | 1 | |
| 3 | T2307368 | Rubber Foot, Seat | 4 | |
| 4 | T2307365 | Bayonet, Seat | 1 | |
| 5 | T2307377 | Pop Rivet, Dia 4.8 | 2 | |
| 6 | T2306505 | Seat, Pillion | 1 | |
| 7 | T3050334 | Screw, Cap/Hd, M6 x 20, Slv | 1 | |
| 8 | T2300634 | Allen Key,5mm | 1 | |
| 9 | obs T2307566-CM | Rear Panel | 1 | Tornado Red > 317417 |
| 9 | T2307566-FG | Rear Panel | 1 | Scorched Yellow > 317417 |
| 9 | T2307566-LC | Rear Panel | 1 | Graphite > 317417 |
| 9 | T2307507-PG | Rear Panel | 1 | Jet Black > 317417 |
| 9 | T2307573-CM | Rear Panel | 1 | Tornado Red - 317418 > |
| 9 | T2307573-PG | Rear Panel | 1 | Jet Black - 317418 > |
| 9 | obs T2307566-JO | Rear Panel | 1 | Neon Blue - 317418 > |
| 9 | obs T2307573-PR | Rear Panel | 1 | Phantom Blk Special Edition |
| 10 | obs T2307480-GH | Heat Shield | 1 | Bronze |
| 11 | T3330848 | Bolt, But/Hd, M6 x 21, Shld, Slv | 4 | |
| 12 | T3202304 | Bolt, RHHF, M6 x 20, Slv | 4 | |
| 13 | T3020153 | Grommet,13 x 3 x 10 | 2 | |
| 14 | T2307552 | Bracket, Rear Panel Support | 1 | |
| 15 | T2307500 | Hinterrad Abdeckung | 1 | |
| 16 | T3330941 | Screw, But/Hd, Skt, M5 x 16, Slv | 3 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
