ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

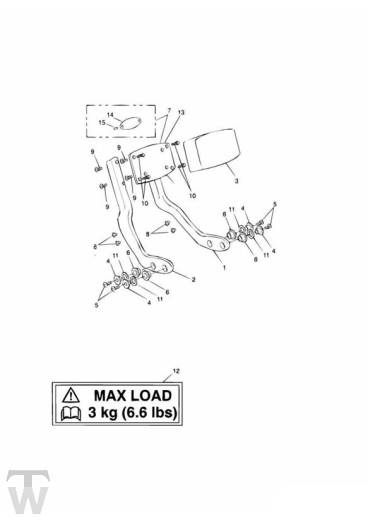

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2300345 | Bügel | 1 | LH |
2 | T2300344 | Bügel | 1 | RH |
3 | obs T2300348 | Polster | 1 | |
4 | T3010290 | Buchse | 4 | |
5 | T3330543 | Schraube | 4 | M8 |
6 | obs T3750032 | Gummilager | 4 | |
7 | obs T2300432 | Platte Rückenlehne | 1 | |
8 | obs T2300433 | Blindstopfen | 4 | |
9 | T3330550 | Schraube | 4 | M6 x 12mm |
10 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 4 | M6 x 16mm |
11 | T3550405 | Washer, M8 x 17 x 1.6 | 4 | |
12 | obs A9905000 | Warnschild | 1 | |
13 | obs T2300346 | Hint.platte | 1 | |
14 | obs T2300347 | Plakette | 1 | |
15 | obs T3300091 | Niet | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
