ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

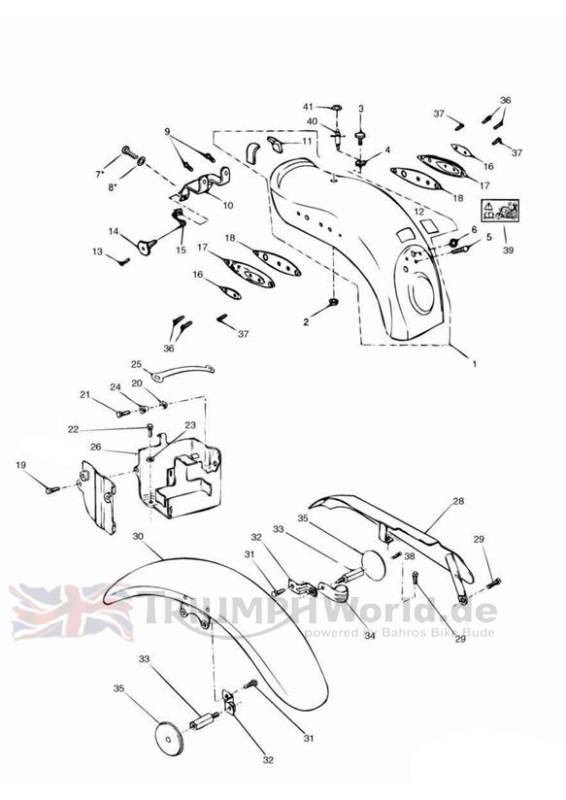

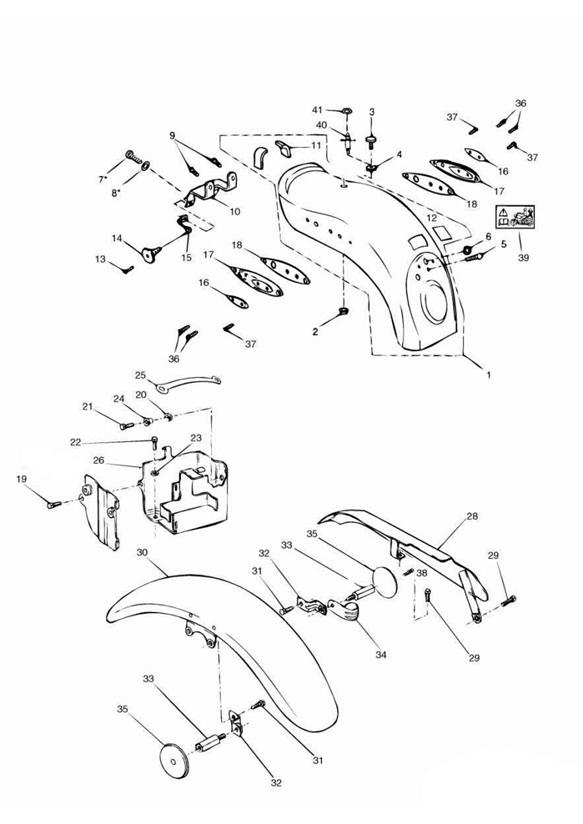

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2303423-KE | Kotflügel hinten | 1 | Violet |
1 | obs T2303423-NE | Kotflügel hinten | 1 | Ivory |
1 | obs T2303423-EC | Kotflügel hinten | 1 | Amber |
1 | obs T2303423-JK | Kotflügel hinten | 1 | Turquoise |
1 | obs T2303423-TC | Kotflügel hinten | 1 | Aubergine |
1 | obs T2303423-PG | Kotflügel hinten | 1 | Jet Black |
2 | T3350004 | Flanschmutter | 1 | |
3 | T3330611 | Abdeckg. | 1 | >> 44886 M8 |
4 | obs T3020450 | Gummilager | 1 | |
5 | T3330550 | Schraube | 1 | M6 x 12mm |
6 | obs T3020370 | Gummilager | 1 | |
7 | T3330635 | Schraube | 3 | AU, DE, SE, AR, GR, HK, PT, CH, JP |
8 | 3550055-T0301 | Unterlegscheibe | 2 | AU, DE, SE, AR, GR, HK, PT, CH, JP |
9 | T3203222 | Bolt, HHF, M6 x 12, Slv | 2 | |
10 | obs T2300249 | Halter | 1 | Not US, SG, CA |
10 | obs T2300250 | Halter | 1 | US, SG & CA |
11 | T3660109 | Schaumst.polst. | 2 | |
12 | obs T3660124 | Tankpad | 2 | |
13 | T3330635 | Schraube | 2 | US, SG & CA |
14 | T2700284 | Rückstrahler, r?dd | 2 | US, SG & CA |
15 | T2300424 | Halterung, feder | 2 | US, SG & CA |
16 | obs T2070724 | Abdeckung | 2 | >> 55071 |
17 | obs T2070719 | Montageblech | 2 | |
18 | obs T3660119 | Dichtung | 2 | |
19 | T3203222 | Bolt, HHF, M6 x 12, Slv | 3 | |
20 | T3020153 | Grommet,13 x 3 x 10 | 4 | |
21 | T3331234 | Screw, Torx, P/H, M6 x 20, Slv | 4 | |
22 | T3331044 | Screw, Pan/Hd, Tx, M6 x 16, Slv | 2 | M6 x 16mm |
23 | T3551283 | Washer, M10,10.5x18x1.6, Slv | 2 | |
24 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 1 | |
25 | T2501740 | Battery Strap | 1 | |
26 | obs T3990004 | KIT, SIDE PANEL & BATTERY BOX | 1 | |
28 | obs T2058019 | Kettenschutz kit | 1 | >> 55071 |
28 | obs T2058018 | Kettenschutz kit | 1 | 55072 >> Black |
29 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 2 | |
30 | obs T2303410-KE | Kotflügel vorn | 1 | Violet |
30 | obs T2303410-NE | Kotflügel vorn | 1 | Ivory |
30 | obs T2303410-EC | Kotflügel vorn | 1 | Amber |
30 | obs T2303410-JK | Kotflügel vorn | 1 | Turquoise |
30 | obs T2303410-TC | Kotflügel vorn | 1 | Aubergine |
30 | obs T2303410-PG | Kotflügel vorn | 1 | Jet Black |
31 | T3201228 | Bolt, HHF, M8 x 14, Slv | 4 | |
32 | obs T2070854 | Konsole links | 2 | |
33 | obs T2080538 | Verlänger.stück | 2 | US, SG, CA. |
34 | T3700020 | P Clip | 1 | |
35 | T2700283 | Orang. reflekt. | 2 | US, SG, CA. |
36 | T3200455 | Bolt, HHF, M8 x 33, A2 S/S | 4 | M8 x 35mm |
37 | T3335011 | Screw, But/Hd, Tx, M8 x 20 | 4 | >> 55071 M8 x 20mm |
38 | T3330648 | Screw, Pan/Hd, Tx, M5 x 20, Slv | 2 | US, SG, CA. |
39 | obs T3900134 | Aufkleber | 1 | >> 44886 White image |
39 | obs T3900134 | Aufkleber | 1 | >> 44886 Black image |
40 | T2300696 | Sitz, | 1 | 44887 > |
41 | obs T2300702 | Gummi | 1 | 44887 > |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
