ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

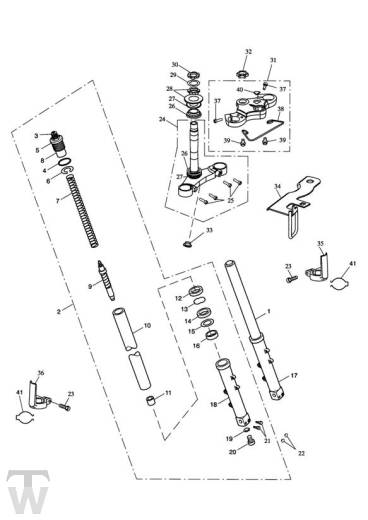

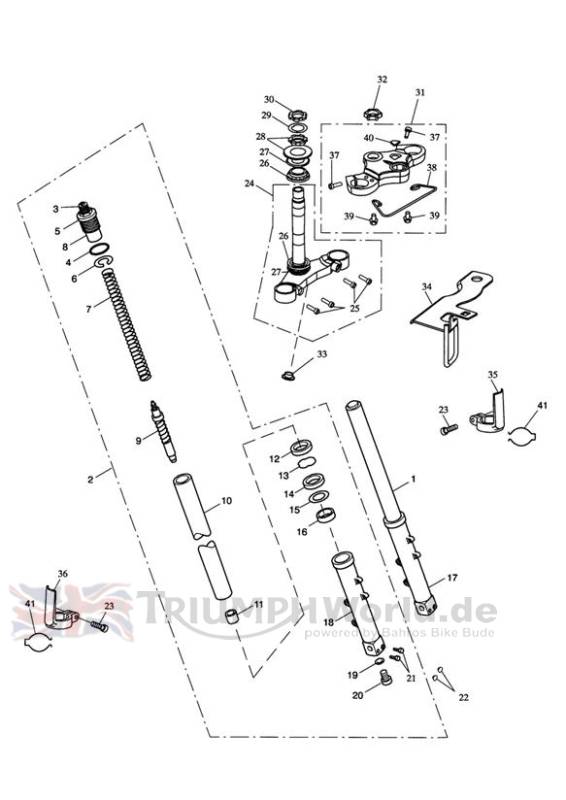

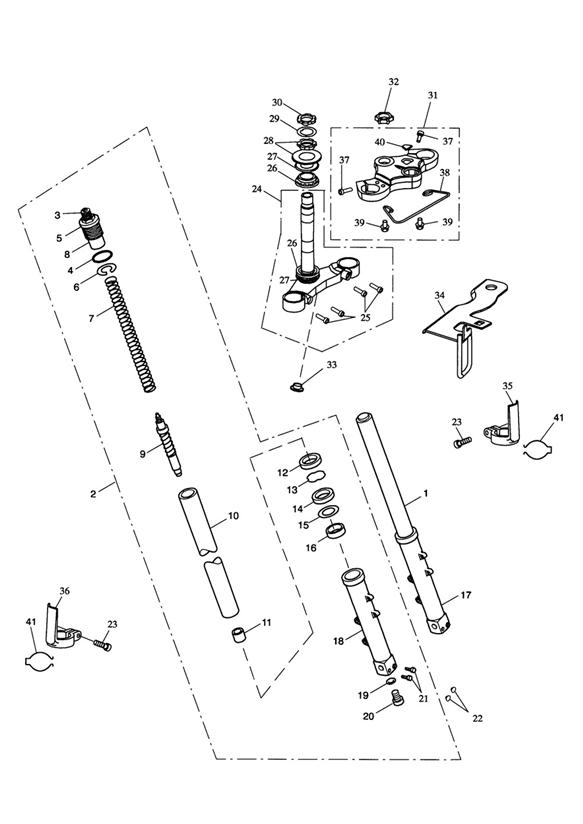

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2042770 | Stanchion Assy, LH | 1 | > 440388 |
1 | T2042005 | Stanchion Assy, LH | 1 | 440389 > |
2 | T2042771 | Stanchion Assy, RH | 1 | > 440388 |
2 | T2042006 | Stanchion Assy, RH | 1 | 440389 > |
3 | T2042932 | SPRING ADJUSTER | 2 | |
4 | T2042905 | O RING, VERSCHLUSSKAPPE STANDR | 2 | |
5 | T2046225 | O-RING, SPR ADJ, INNER | 2 | > 440388 |
5 | T2046225 | O-RING, SPR ADJ, INNER | 2 | 440389 > |
6 | T2042931 | SPG SEAT B | 2 | |
7 | T2042929 | FEDER | 2 | |
8 | T2042934 | FORK BOLT | 2 | |
9 | T2042924 | DAMPER COMP | 2 | > 440388 |
9 | T2046240 | Damper, Comp | 2 | 440389 > |
10 | T2042833 | STANDROHR | 2 | |
10 | T2046239 | Tube, Fork | 2 | 440389 > |
11 | T2042935 | OIL LOCK PEACE | 2 | |
12 | T2041524 | Kit, Dust Seals, Pair | 1 | Comprises of 2 x T2041542 |
13 | T2046248 | Stop Ring | 2 | |
14 | T2046232 | OIL SEAL | 2 | > 440388 |
14 | T2048424 | Oil Seal | 2 | 440389 > |
15 | T2046246 | Seal, Spacer | 2 | |
16 | T2045863 | SLIDE BUSH | 2 | > 440388 |
16 | T2045862 | Guide, Bush | 2 | 440389 > |
17 | T2042764 | TAUCHROHR, LINKS | 1 | > 440388 |
17 | T2042767 | Slider, Lh | 1 | 440389 > |
18 | T2042763 | TAUCHROHR, RECHTS | 1 | > 440388 |
18 | T2042763 | TAUCHROHR, RECHTS | 1 | 440389 > |
19 | T2042907 | DICHTSCHEIBE | 2 | |
20 | T2042913 | SCHRAUBE | 2 | |
21 | T2040429 | KLEMMSCHRAUBE, GABEL | 4 | |
22 | T3450200 | Stopfen | 2 | |
23 | obs T3330709 | Bolt, RHHF, Lightd, M6 x 12, S/S | 2 | > 453091 |
23 | T3205062 | Bolt, HHF, Lghtd, M6 x 12, Slv | 2 | 453092 > |
24 | obs T2040673 | Yoke Assy, Lower, Blk | 1 | |
25 | T3050132 | Hutschraube | 4 | |
26 | T3800091 | Lager | 2 | |
27 | T3600234 | Dichtung, staubschutz- | 2 | |
28 | T2040404 | ABDECKUNG, LENKKOPFLAGER, KIT | 1 | |
29 | obs T2041306 | Washer, Headstock | 1 | |
30 | T2040304 | ABSCHLUSSMUTTER, M 30 | 1 | |
31 | T2040482 | Upper Yoke Assembly | 1 | > 344464 |
31 | T2040546 | Upper Yoke Assembly | 1 | 344465 > 469515 |
31 | T2040668 | Upper Yoke Assembly | 1 | 469516 > |
32 | T2040442 | ABSCHLUSSMUTTER, M27 X 1.0 | 1 | |
33 | T3450250 | Stopfen | 1 | |
34 | obs T2020362 | Bracket, Brake Hose | 1 | |
35 | T2042943 | Shroud, Fork, LH | 1 | |
36 | T2042944 | Shroud, Fork, RH | 1 | |
37 | T3050311 | Screw, Skt, Cap, M8 x 30, S/S | 2 | |
38 | T3707676 | Cable Guide | 1 | |
39 | T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 2 | |
40 | T3900000 | Plakette | 1 | |
41 | T3700025 | Kabelverbinder | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
