ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

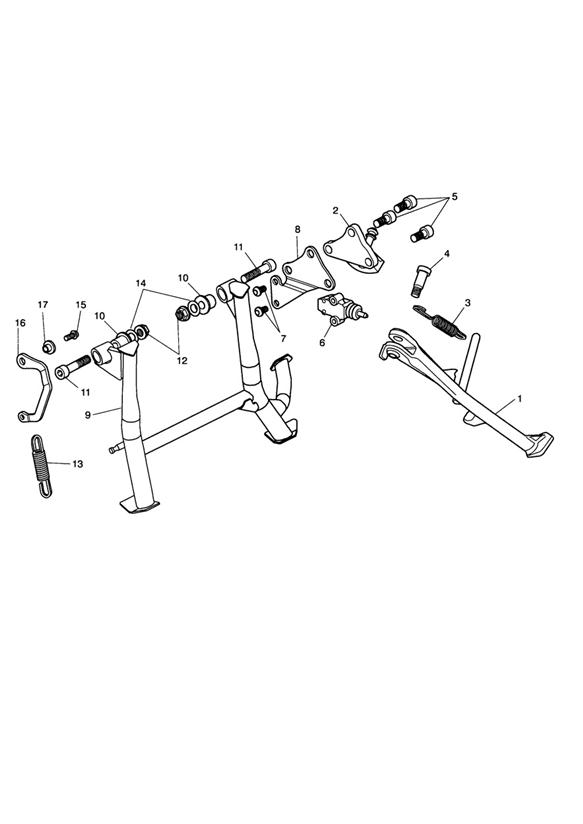

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2081702 | Sidestand | 1 | |
2 | T2081705 | Brkt, Sidestand | 1 | |
3 | T2080808 | Feder | 1 | |
4 | T3331815 | Bolt, Shld, M10, Slv, Enc | 1 | |
5 | T3050402 | Screw, Cap HD, M10 x 23, Slv | 3 | |
6 | 2080019-T0301 | Schalter | 1 | |
7 | T3331040 | Screw, TPT, Pan/Hd, M6 x 12, Slv | 2 | |
8 | T2080471 | Halterung, feder | 1 | |
9 | T2081715 | Centrestand Assy | 1 | |
10 | T2080925 | Buchse | 2 | |
11 | T3332127 | Cap Head Screw, M10 x 50 | 2 | |
12 | T3350250 | Locknut, Flanged, M10 | 2 | |
13 | T2081698 | Spring, Centrestand | 1 | |
14 | T3555009 | Washer,10.5 x 21 x 1.22 | 2 | |
15 | T3331191 | Screw, Pan/Hd, Tx, M6 x 20, Enc | 1 | |
16 | T2081693 | Spring Bracket, Centrestand | 1 | |
17 | T3010707 | Flanged Sleeve, M6 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
