ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

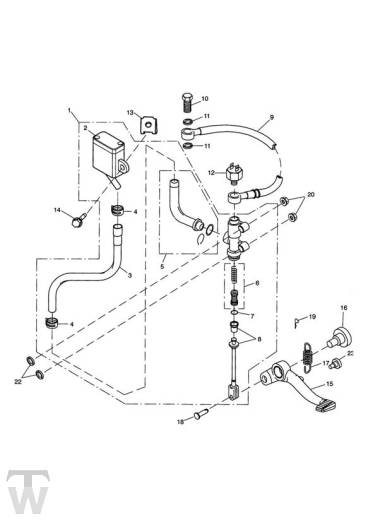

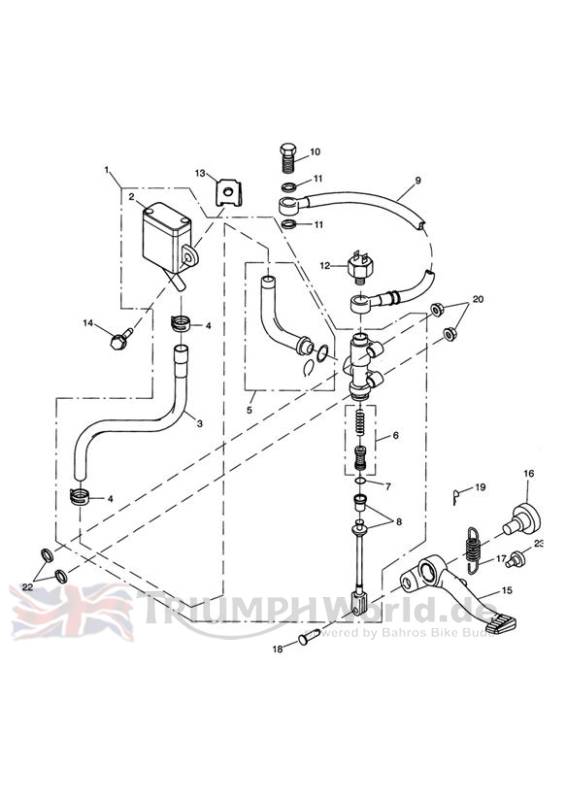

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2024083 | Master Cylinder Assembly, Rear | 1 | All Expt US & CA |
1 | T2024083 | Master Cylinder Assembly, Rear | 1 | US & CA Only |
2 | T2024080 | M/Cyl Reservoir Assy | 1 | All Expt US & CA |
2 | T2024080 | M/Cyl Reservoir Assy | 1 | US & CA Only |
3 | T2025298 | Hose, Reservoir | 1 | |
4 | T2023188 | SCHLAUCHKLEMME | 2 | |
5 | T2023189 | ANSCHLUSSSTUECK FUSSBREMSZYL. | 1 | |
6 | T2020031 | Piston Set | 1 | |
7 | T2020472 | Circlip, M'cyl, Rear | 1 | |
8 | T2020479 | BREMSGESTAENGE, BAUGRUPPE | 1 | |
9 | T2020722 | BREMSLEITUNG STAHLFLEX, HINTEN | 1 | Not Used on ABS Version |
10 | T3250125 | Bolt, Banjo, M10 x 21 | 1 | Not used on ABS Version See ABS Components |
11 | T3550229 | Washer,15.2 x 10 x 1, Plated | 2 | Not used on ABS Version See ABS Components |
12 | T2023120 | Switch, Rear Brake | 1 | Not used on ABS Version See ABS Components |
13 | T3350111 | Nut, Captive, M6 | 1 | |
14 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 1 | |
15 | T2025435 | BREMSPEDAL | 1 | |
16 | T3331614 | Bolt, Shld, M8, Slv Enc | 1 | |
17 | T2025436 | RUECKHOLFEDER, BREMSPEDAL | 1 | |
18 | T3000301 | Pin, Clevis,8 x 13.7 | 1 | |
19 | T3000302 | Clip,8mm, Clevis Pin | 1 | |
20 | T3050323 | Kit,4 x Screw M8 x 1.25 x 30 Slv | 1 | > 236610 |
20 | T3350004 | Flanschmutter | 2 | 236611 > |
22 | T3550405 | Washer, M8 x 17 x 1.6 | 2 | Not used on ABS Version See ABS Components |
23 | T3330749 | Screw, But/HD, Shld, M5 x 16 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
