ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

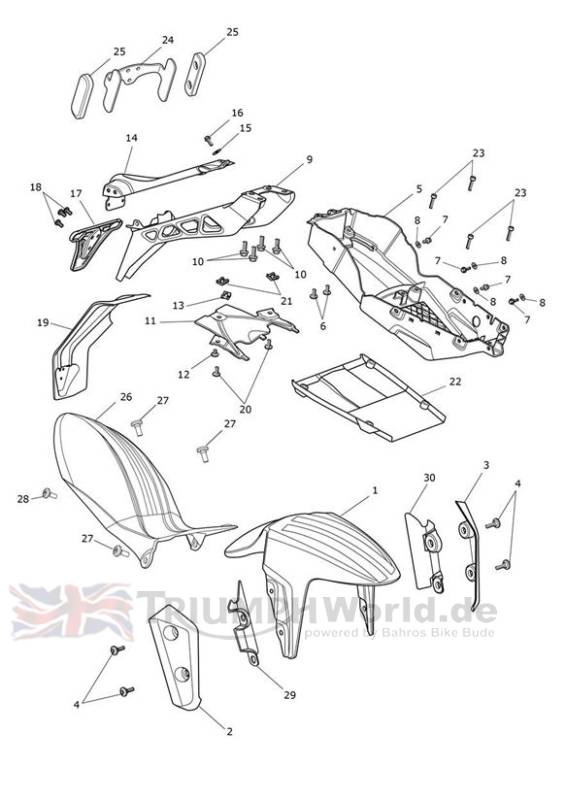

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2306544-LS | Front Mudguard | 1 | Matt Graphite |
1 | T2306555-NW | Front Mudguard | 1 | Crystal White |
2 | T2306554 | Side Cover, Mudguard, Carbon, RH | 1 | |
3 | T2306553 | Side Cover, Mudguard, Carbon, LH | 1 | |
4 | T3330848 | Bolt, But/Hd, M6 x 21, Shld, Slv | 4 | |
5 | T2306980 | Underseat Tray, Moulding | 1 | |
6 | T3330726 | Screw, Btn/Hd, M6 x 12, Slv | 2 | |
7 | T3331044 | Screw, Pan/Hd, Tx, M6 x 16, Slv | 4 | |
8 | T3555004 | Washer,6.4 x 14 x 1.6 | 4 | |
9 | T2306981 | Number Plate Bracket, Fabrication | 1 | |
10 | T3205254 | Bolt, HHF, Lghtd, M8 x 20, Slv | 4 | |
11 | T2306983 | Underseat Infill, Moulding | 1 | |
12 | T3331061 | Bolt, But/Hd, M5 x 11, Shld, Slv | 1 | |
13 | T3350123 | Nut, Captive, M5, Non-Secured | 1 | |
14 | T2306982 | Number Plate Bracket Moulding | 1 | |
15 | T3555026 | Washer,6.4 x 18 x 1.6 | 1 | |
16 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 1 | |
17 | T2306352 | Number Plate Bracket | 1 | |
18 | T3330334 | Screw, Tx, Pan/Hd, M6 x 16, Slv | 3 | |
19 | T2306985 | Mudguard Extension | 1 | |
20 | T3330941 | Screw, But/Hd, Skt, M5 x 16, Slv | 2 | |
21 | T3350123 | Nut, Captive, M5, Non-Secured | 2 | |
22 | T2306996 | Shield, Mudguard | 1 | |
23 | T3331680 | Screw, Pan/HD, S/Tap,4.2 x 13 | 4 | |
24 | T2703220 | Bracket, US, Reflector | 1 | US, CA, AR, ZA Only |
25 | T2700443 | Rückstrahler | 2 | US, CA, AR, ZA Only |
26 | T2300664 | Rear Hugger | 1 | |
27 | T3331517 | Screw, P/HD Tx, Shld, M6 x 16, S | 3 | |
28 | T3331234 | Screw, Torx, P/H, M6 x 20, Slv | 1 | |
29 | T2306594 | Fork Cover, Moulding, RH | 1 | |
30 | T2306593 | Fork Cover, Moulding, LH | 1 | |
31 | T2304382 | Decal, Mudgard, Stripe, Blue | 1 | Not Illustrated |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
