ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

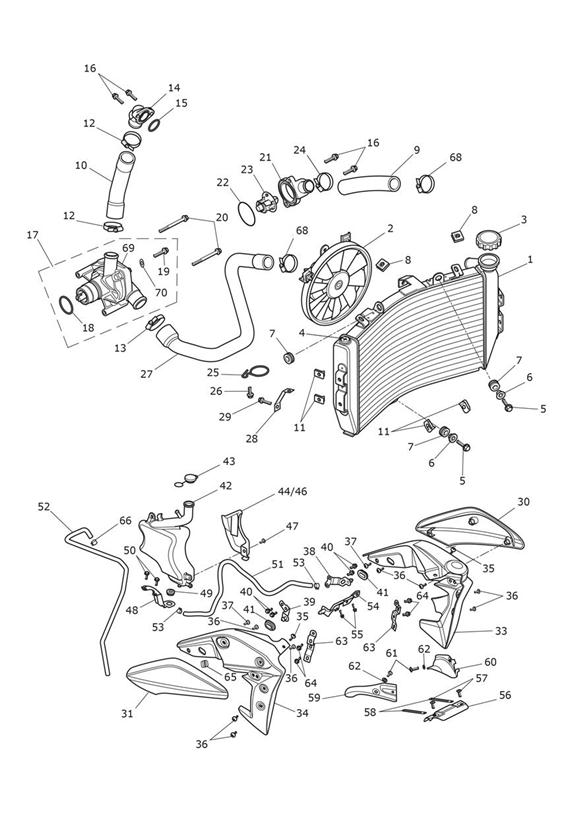

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2100481 | Radiator, Curved | 1 | |
2 | T2100482 | Fan, Cooling | 1 | |
3 | T2100164 | Cap Assy, Radiator | 1 | |
4 | T2100084 | Bleed Screw, Nylon | 1 | |
5 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 2 | |
6 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 2 | |
7 | T3020153 | Grommet,13 x 3 x 10 | 3 | |
8 | T3350123 | Nut, Captive, M5, Non-Secured | 2 | |
9 | T2100485 | Hose, Cyl Head to Radiator | 1 | |
10 | T2107010 | Kit, Water Elbow, Black | 1 | > Eng No 502639 |
10 | T2107006 | Hose, Coolant, Pump to Block | 1 | Eng No 502640 > |
11 | T3350111 | Nut, Captive, M6 | 5 | |
12 | T3707585 | Clip, Hose, Dia 27-35 | 2 | > 632887 |
12 | T3706216 | Clamp, Constant Tension, Dia 32 | 2 | 632888 > |
13 | T3707590 | Hose Clip,30-38 | 1 | > 632887 |
13 | T3706217 | Clamp, Constant Tension, Dia 36 | 1 | 632888 > |
14 | T2107010 | Kit, Water Elbow, Black | 1 | > Eng No 502639 |
14 | T2107005 | Elbow, Water, Cast, Black | 1 | Eng No 502640 > |
15 | T3600190 | O-ring | 1 | |
16 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 4 | |
17 | T2100680 | Pumpe, kuehlwasser- | 1 | |
18 | 3600160-T0301 | O-ring | 1 | |
19 | T3330804 | Bolzen, flansch- | 1 | |
20 | T3205075 | Bolt, HHF, Lghtd, M6 x 65, Slv | 2 | |
21 | T2100825 | Elbow, Coolant, Bypass | 1 | |
22 | T2100713 | O-ring | 1 | |
23 | T2100889 | Thermostat, Bypass, M/CD | 1 | |
24 | T3707580 | Hose Clip, Dia 20-32 | 1 | > 632887 |
24 | T3706215 | Clamp, Constant Tension, Dia 30 | 1 | 632888 > |
25 | T2101655 | Hose Guide | 1 | |
26 | T3202304 | Bolt, RHHF, M6 x 20, Slv | 1 | |
27 | T2100484 | Hose, Radiator to Pump | 1 | |
28 | T2100403 | Bracket, Radiator Shield | 1 | |
29 | T3203222 | Bolt, HHF, M6 x 12, Slv | 1 | |
30 | T2103070-NW | Rad Cowl, Outer, LH | 1 | Crystal White > 535337 |
30 | T2103042-NW | Rad Cowl, Outer, LH, Kit | 1 | Crystal White 535338 > 579409 |
30 | T2103042-NW | Rad Cowl Kit, LH | 1 | Crystal White 579410 > 602552 |
30 | T2103053-NW | Rad Cowl, Outer, LH | 1 | Crystal White; 602553 > 657552 |
30 | T2103070-PR | Rad Cowl, Outer, LH | 1 | Phantom Black |
30 | T2103042-PR | Rad Cowl Kit, LH | 1 | Phantom Black > 602552 |
30 | T2103053-PR | Rad Cowl, Outer, LH | 1 | Phantom Black; 602553 > 657552 |
30 | T2103070-CW | Rad Cowl, Outer, LH | 1 | Diablo Red > 549576 |
30 | T2103041-FI | Rad Cowl, Outer, LH, Kit | 1 | Sulphur Yellow 549577 > 580012 |
30 | T2103042-FI | Rad Cowl Kit, LH | 1 | Sulphur Yellow 580013 > 602552 |
30 | T2103042-LS | Rad Cowl Kit, LH | 1 | Matt Graphite; ABS Special Edition |
30 | T2103035-NW | Rad Cowl Kit, LH | 1 | Crystal White; ABS Special Edition |
30 | T2103053-JZ | Rad Cowl, Outer, LH | 1 | Matt Caspian; 602553 > 657552 |
30 | T2103101-CW | Rad Cowl Kit, LH | 1 | Diablo Red - 657553 > |
30 | T2103101-PR | Rad Cowl Kit, LH | 1 | Phantom Black - 657553 > |
30 | T2103101-NW | Rad Cowl Kit, LH | 1 | Crystal White - 657553 > |
30 | T2103115-PG | Rad Cowl Kit, LH | 1 | Speed 94 - Jet Black with Yellow Decal |
30 | T2103116-PG | Rad Cowl Kit, LH | 1 | Speed 94 - Jet Black with White Decal |
31 | T2103065-NW | Rad Cowl, Outer, RH | 1 | Crystal White > 535337 |
31 | T2103046-NW | Rad Cowl Kit, RH | 1 | Crystal White 535338 > 579409 |
31 | T2103046-NW | Rad Cowl Kit, RH | 1 | Crystal White 579410 > 602552 |
31 | T2103054-NW | Rad Cowl, Outer, RH | 1 | Crystal White; 602553 > 657552 |
31 | T2103065-PR | Rad Cowl, Outer, RH | 1 | Phantom Black |
31 | T2103046-PR | Rad Cowl Kit, RH | 1 | Phantom Black > 602552 |
31 | T2103054-PR | Rad Cowl, Outer, RH | 1 | Phantom Black; 602553 > 657552 |
31 | T2103065-CW | Rad Cowl, Outer, RH | 1 | Diablo Red > 549576 |
31 | T2103031-FI | Rad Cowl, Outer, RH, Kit | 1 | Sulphur Yellow 549577 > 580012 |
31 | T2103046-FI | Rad Cowl Kit, RH | 1 | Sulphur Yellow 580013 > 602552 |
31 | T2103046-LS | Rad Cowl Kit, RH | 1 | Matt Graphite; ABS Special Edition |
31 | T2103033-NW | Rad Cowl Kit, RH | 1 | Crystal White; ABS Special Edition |
31 | T2103054-JZ | Rad Cowl, Outer, RH | 1 | Matt Caspian; 602553 > 657552 |
31 | T2103102-CW | Rad Cowl Kit, RH | 1 | Diablo Red - 657553 > |
31 | T2103102-PR | Rad Cowl Kit, RH | 1 | Phantom Black - 657553 > |
31 | T2103102-NW | Rad Cowl Kit, RH | 1 | Crystal White - 657553 > |
31 | T2103125-PG | Rad Cowl, RH | 1 | Speed 94 - Jet Black with Yellow Decal |
31 | T2103126-PG | Rad Cowl, RH | 1 | Speed 94 - Jet Black with White Decal |
33 | T2103015 | Radiator Cowl, Inner, LH | 1 | |
33 | T2103016-PS | Rad Cowl, Inner, LH | 1 | Matt Black - Speed 94 |
34 | T2103020 | Radiator Cowl, Inner, RH | 1 | |
34 | T2103017-PS | Rad Cowl, Inner, RH | 1 | Matt Black - Speed 94 |
35 | T3330955 | Screw, But/Hd, M5 x 14, Slv, Enc | 2 | |
36 | T3331075 | Bolt, But/Hd, M5 x 14, Slv | 8 | |
37 | T3701121 | Rivet, Plastic, Screw Type | 2 | |
38 | T2103132 | Bracket, Radiator Cowl, Rear, LH | 1 | |
39 | T2103131 | Bracket, Radiator Cowl, Rear, RH | 1 | |
40 | T3203222 | Bolt, HHF, M6 x 12, Slv | 4 | |
41 | T3020059 | Grommet, Bodywork | 2 | |
42 | T2105000 | Expansion Tank | 1 | |
43 | T2101015 | Cap, Expansion Tank | 1 | |
44 | T2306564 | Spares Kit, Expansion Cover | 1 | |
46 | T3650011 | Adhesive Tape,19mm x 50mm | 1 | |
47 | T3701098 | Firtree, Dia 5 x 18 | 1 | |
48 | T2105001 | Bracket, Expansion Tank | 1 | |
49 | T3020135 | Gummi | 1 | |
50 | T3203222 | Bolt, HHF, M6 x 12, Slv | 2 | |
51 | T2105002 | Pipe, Coolant, Expansion Tank | 1 | |
52 | T2105003 | Pipe, Overflow, Expansion Tank | 1 | |
53 | T3700077 | Splint | 1 | |
54 | T2100483 | Bracket, Radiator | 1 | |
55 | T3330334 | Screw, Tx, Pan/Hd, M6 x 16, Slv | 2 | |
56 | T2100399 | Shield, Cam Cover | 1 | |
57 | T3331517 | Screw, P/HD Tx, Shld, M6 x 16, S | 2 | |
58 | T3700405 | Clip, Harness | 2 | |
59 | T2100397 | Shield, Frame, RH | 1 | |
60 | T2100398 | Shield, Frame, LH | 1 | |
61 | T3331234 | Screw, Torx, P/H, M6 x 20, Slv | 2 | |
62 | T3555017 | Washer,6.5 x 12.5 x 0.8 | 1 | |
63 | T2100493 | Bracket, Radiator Cowl | 2 | |
64 | T3203222 | Bolt, HHF, M6 x 12, Slv | 4 | |
65 | T3700196 | Wire Clip,4mm | 1 | |
66 | T3700440 | Clip, Hose,11-12.5mm | 2 | |
67 | T4007771 | Coolant, OAT, Premix, D2053 | - | Not Illustrated |
68 | T3707580 | Hose Clip, Dia 20-32 | 2 | > 632887 |
68 | T3706214 | Clamp, Constant Tension, Dia 29 | 2 | 632888 > |
69 | T3600230 | Packung, wasserpumpen- | 1 | |
70 | T3550542 | Washer, Cu, OD12.5 x Id6.4 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
