ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

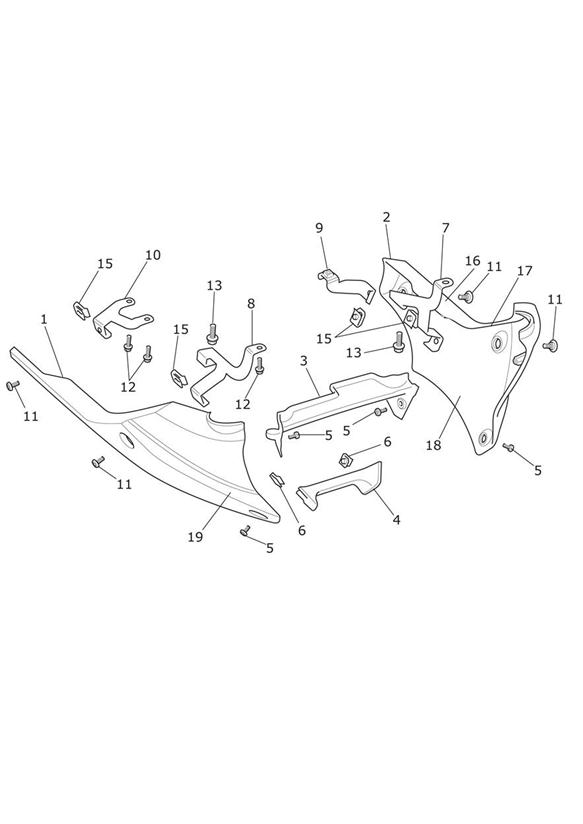

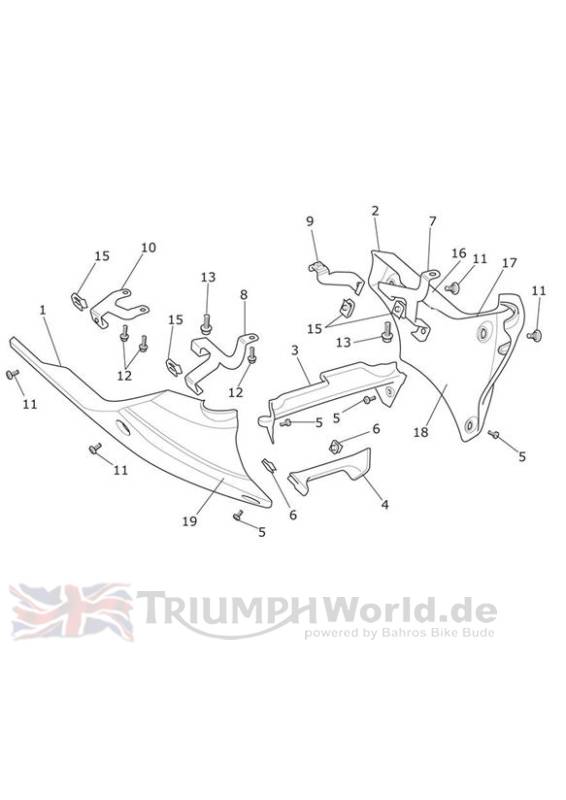

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2303143-LS | Panel, Bellypan, RH | 1 | Matt Graphite |
1 | T2303143-NW | Panel, Bellypan, RH | 1 | Crystal White |
1 | T2303143-JZ | Panel, Bellypan, RH | 1 | Matt Caspian > 657552 |
1 | T2303143-CW | Panel, Bellypan, RH | 1 | Diablo Red; 657553 > |
1 | T2303143-PG | Panel, Bellypan, RH | 1 | Jet Black - Speed 94 |
2 | T2303144-LS | Panel, Bellypan, LH | 1 | Matt Graphite |
2 | T2303144-NW | Panel, Bellypan, LH | 1 | Crystal White |
2 | T2303144-JZ | Panel, Bellypan, LH | 1 | Matt Caspian > 657552 |
2 | T2303144-CW | Panel, Bellypan, LH | 1 | Diablo Red; 657553 > |
2 | T2303144-PG | Panel, Bellypan, LH | 1 | Jet Black - Speed 94 |
3 | T2303102 | Moulding, Panel, Centre, Upper | 1 | |
4 | T2303103 | Moulding, Panel, Centre, Lower | 1 | |
5 | T3330217 | SCHRAUBE M5 x 10 EDELSTAHL | 4 | |
6 | T3351002 | Nut, Captive, U-Type, M5, Slv | 2 | |
7 | T2303104 | Bracket, Bellypan, Front, LH | 1 | |
8 | T2303105 | Bracket, Bellypan, Front, RH | 1 | |
9 | T2303107 | Bracket, Bellypan, Rear, LH | 1 | |
10 | T2303106 | Bracket, Bellypan, Rear, RH | 1 | |
11 | T3330858 | Bolt, But/Hd, M6 x 15, Shld, Slv | 4 | |
12 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 3 | |
13 | T3205156 | Bolt, HHF, Lghtd, M8 x 16, Slv | 2 | |
15 | T3350111 | Nut, Captive, M6 | 4 | |
16 | T2302183 | Protective Film, Lower | 1 | |
17 | T2302182 | Protective Film, Upper | 1 | |
18 | T2307434 | Reflective Heat Tape, LHS | 1 | |
19 | T2307433 | Reflective Heat Tape, RHS | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
