Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

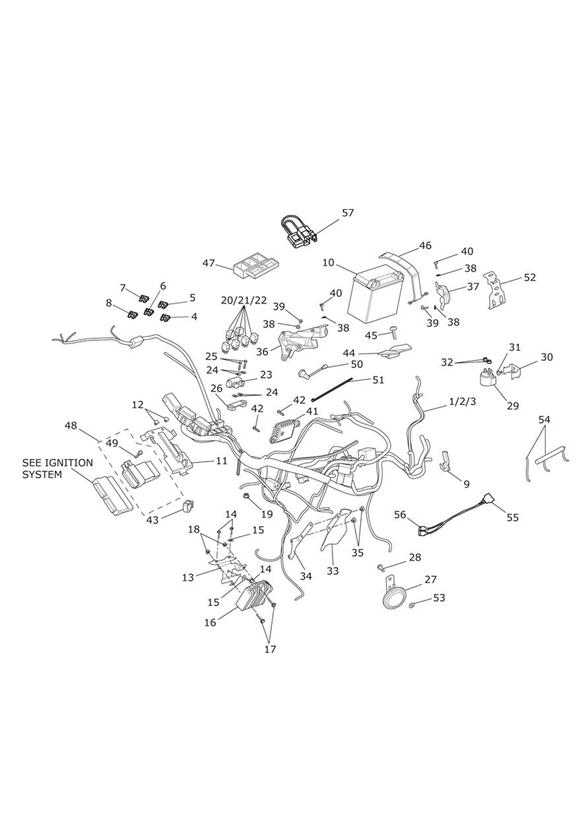

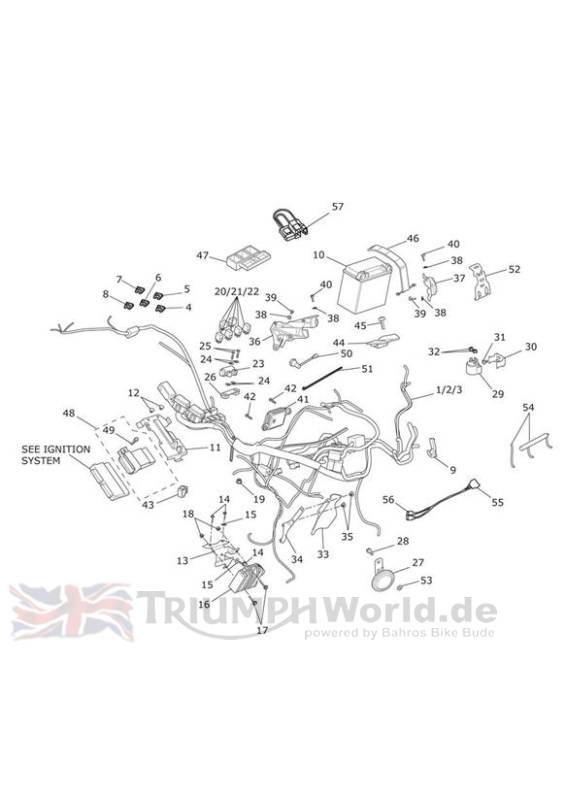

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2504500 | Main Harness | 1 | Non ABS Version |
| 1 | T2504501 | Main Harness | 1 | ABS Version > 499000 |
| 1 | T2504502 | Main Harness | 1 | ABS Version 499001 > |
| 2 | T2504508 | Lead, Battery Possitive | 1 | |
| 3 | T2504506 | Lead, Earth | 1 | |
| 4 | T2501305 | 5a sicherung | 1 | |
| 5 | T2501310 | 10a sicherung | 3 | |
| 6 | T2501315 | 15a sicherung | 3 | |
| 7 | T2501320 | 20a sicherung | 2 | Non ABS Version |
| 7 | T2501320 | 20a sicherung | 4 | ABS Version |
| 8 | T2501160 | Splint | 2 | |
| 9 | T3700206 | Wire Clamp, Headstock | 1 | |
| 10 | T2500182 | Batterie | 1 | |
| 11 | T2504510 | Moulding, ECU Bracket | 1 | |
| 12 | T3450299 | Firtree, M6 | 2 | |
| 13 | T2504521 | Regulator Bracket | 1 | Non ABS Version Only > 499573 |
| 13 | T2504652 | Regulator Bracket | 1 | Non ABS Version Only - 499574 > |
| 14 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 3 | |
| 15 | T3555004 | Washer,6.4 x 14 x 1.6 | 2 | |
| 16 | T1301655 | Kit, Regulator Brkt & Link Lead | 1 | > 499573 - Non ABS Version |
| 16 | T1300675 | Regulator Rectifier,50A | 1 | 499574 > Non ABS Version |
| 16 | T1301564 | Kit, Regulator Brkt & Link Lead | 1 | > 499956 - ABS Version Only |
| 16 | T1300675 | Regulator Rectifier,50A | 1 | 499957 > ABS Version Only |
| 17 | T3205067 | Bolt, HHF, Lghtd, M6 x 25, Slv | 2 | |
| 18 | T3350003 | Sich.mutter | 2 | |
| 19 | T3350003 | Sich.mutter | 1 | |
| 20 | T2500531 | Relais | 1 | |
| 21 | T2507728 | Relais | 1 | |
| 22 | T2507727 | Relay, Normally Open, Diode | 4 | |
| 23 | T2502405 | Switch, Fall Detection | 1 | |
| 24 | T3551066 | Washer,4.3 x 12.0 x 1.0 | 4 | |
| 25 | T3330390 | Screw, H/Hd, M4 x 25, Slv, Enc | 2 | |
| 26 | T2502429 | Bracket, Fall Detect Mount | 1 | |
| 27 | T2500113 | Signalhorn | 1 | |
| 28 | T3331625 | Screw, Btn Hd, M8 x 12, Slv | 1 | |
| 29 | T1310008 | Starter Solenoid Assy | 1 | |
| 30 | T1310038 | Starter Solenoid, Bracket | 1 | |
| 31 | T3331191 | Screw, Pan/Hd, Tx, M6 x 20, Enc | 1 | |
| 32 | T3350003 | Sich.mutter | 2 | |
| 33 | T2501080 | Moulding, Harness Cover | 1 | |
| 34 | T2102365 | Bracket, Harness Cover | 1 | |
| 35 | T3701170 | Plastic Rivet, Screw Type | 2 | |
| 36 | T2507210 | Panel, Front Infill, RH | 1 | |
| 37 | T2507220 | Panel, Front Infill, LH | 1 | |
| 38 | T3555017 | Washer,6.5 x 12.5 x 0.8 | 4 | |
| 39 | T3331234 | Screw, Torx, P/H, M6 x 20, Slv | 2 | |
| 40 | T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 2 | |
| 41 | T2504061 | Immobiliser ECU, with RF 434 | 1 | All Except JP |
| 41 | T2504071 | Immobiliser ECU, JAPAN | 1 | JP Only |
| 42 | T3332464 | Screw, S/Tap, Tx,5 x 25 | 2 | |
| 43 | T2504512 | S Clip,3.5 - 4.5 | 1 | |
| 44 | T2507290 | Infill, Headstock | 1 | |
| 45 | T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 1 | |
| 46 | T2501785 | Battery Strap | 1 | |
| 47 | T2501025 | Brace, Relay, Mouldling | 1 | |
| 48 | T2504541 | Bracket, Security, ECU, Kit | 1 | |
| 49 | T3330327 | Bolt, Shear, M6 x 22, Enc | 1 | |
| 50 | T2501615 | Fly Lead, Oil, Pressure Switch | 1 | |
| 51 | T3700015 | Kabelbinder | 1 | |
| 52 | T2502002 | Battery Brace Steel | 1 | |
| 53 | T3551128 | Washer, Serrated Lock, M8 | 1 | |
| 54 | T2504504 | Subharness, Engine | 1 | |
| 55 | T2500953 | Link Lead, Alternator | 1 | 499574 > Non ABS Version |
| 55 | T2500953 | Link Lead, Alternator | 1 | 499957 > ABS Version Only |
| 56 | T2501969 | Link Lead, Regulator | 1 | 499574 > Non ABS Version |
| 56 | T2501969 | Link Lead, Regulator | 1 | 499957 > ABS Version Only |
| 57 | T2509876 | Flylead, ETC, JP | 1 | JP Only - 682880 > |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
