Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

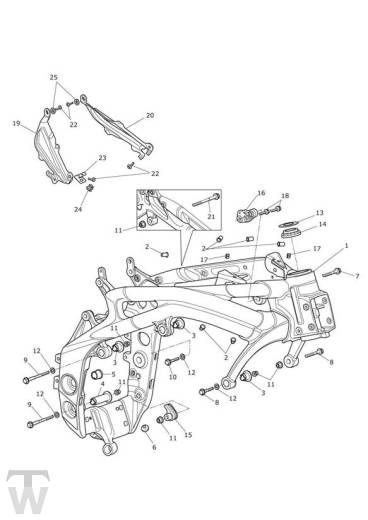

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2071712 | Frame Assy | 1 | ROW (Rest of World) |
| 1 | T2071717 | Frame Assy, Blue | 1 | ROW; ABS Special Edition |
| 1 | T2071714 | Frame Assy | 1 | US Only |
| 1 | T2071718 | Frame Assy, Blue | 1 | US Only; ABS Special Edition |
| 1 | T2071716 | Frame Assy | 1 | CA Only |
| 1 | T2071719 | Frame Assy, Blue | 1 | CA Only; ABS Special Edition |
| 2 | T3350210 | Einsatz | 6 | |
| 3 | T2071980 | Adjuster, Frame, M12 | 3 | |
| 4 | T2071981 | Adjuster, M12 | 1 | |
| 5 | T2051010 | Swingarm Pivot Adjuster | 1 | |
| 6 | T2081697 | Up Stop, Sidestand | 1 | |
| 7 | T3334610 | Screw, HHF, M12 x 40 | 1 | > 704304 |
| 7 | T3332825 | Screw, TX, M12 x 40, Slv | 1 | 704305 > |
| 8 | T3151024 | Bolt, HHF, M12 x 75,10,9, Slv | 2 | > 704304 |
| 8 | T3332630 | Screw, TX, M12 x 75, Slv | 2 | 704305 > |
| 9 | T3334635 | Screw, HHF, M12 x 1.25 x 130 | 2 | > 704304 |
| 9 | T3332635 | Screw, TX, M12 x 130, Slv | 2 | 704305 > |
| 10 | T3334640 | Screw, HHF, M12 x 60 | 1 | > 704304 |
| 10 | T3332640 | Screw, TX, M12 x 60, Slv | 1 | 704305 > |
| 11 | T3350234 | Locknut, Flgd, M12 x 1.25 | 6 | |
| 12 | T3501795 | Washer, M12, OD26, Hardened, Slv | 4 | |
| 13 | T3600234 | Dichtung, staubschutz- | 1 | |
| 14 | T3800091 | Lager | 1 | |
| 15 | T2071845 | Frame Rubbing Block | 1 | |
| 16 | T2071835 | Bracket, Cyl Head, M/C | 1 | |
| 17 | T3350151 | Nut, Captive, M6, Non Secured | 2 | |
| 18 | T3205781 | Bolt, HHF, Lghtd, M8 x 1.25 x 25, Slv | 2 | |
| 19 | T2306566 | Panel, Side Infill, RH | 1 | |
| 20 | T2306567 | Panel, Side Infill, LH | 1 | |
| 21 | T3334680 | Bolt, HHF, M12 x 119, Slv | 2 | > 704304 |
| 21 | T3332645 | Bolt, TX, M12 x 119, Slv | 2 | 704305 > |
| 22 | T3331234 | Screw, Torx, P/H, M6 x 20, Slv | 2 | |
| 23 | obs T3707680 | Connector Mount | 1 | |
| 24 | T3700193 | Clip, Double, Firtree | 1 | |
| 25 | T3555025 | Washer,6.4 x 18 x 1.6 | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
