ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

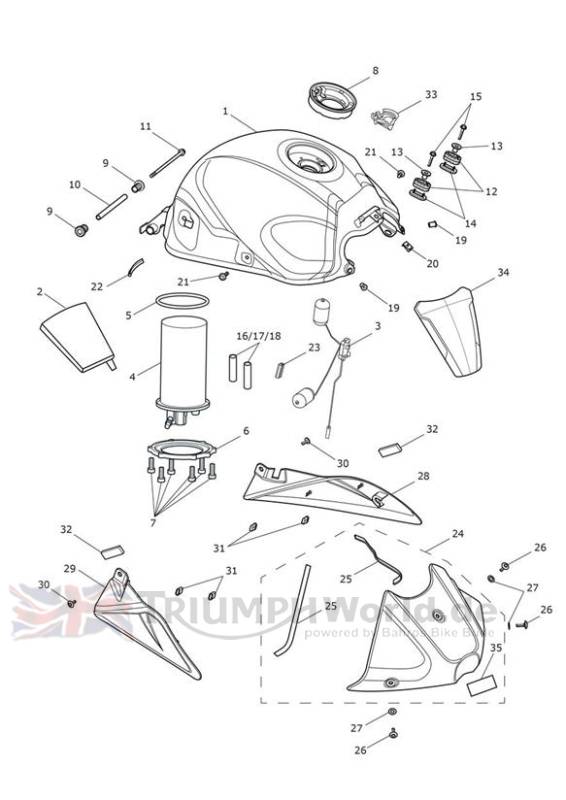

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2405101-NW | Fuel Tank Assy | 1 | Crystal White > 498697; Includes heat pad, item 2 |
1 | T2405101-PR | Fuel Tank Assy | 1 | Phantom Black > 499637; Includes heat pad, item 2 |
1 | T2405101-CW | Fuel Tank Assy | 1 | Diablo Red > 499325; Includes heat pad, item 2 |
1 | T2405201-NW | Fuel Tank Assy | 1 | Crystal White - 498698 > 602552 ; Includes heat pad, item 2 |
1 | T2405201-PR | Fuel Tank Assy | 1 | Phantom Black - 499638 > 602552 ; Includes heat pad, item 2 |
1 | T2405201-CW | Fuel Tank Assy | 1 | Diablo Red - 499326 > 549576; Includes heat pad, item 2 |
1 | T2405201-FI | Fuel Tank Assy | 1 | Sulphur Yellow; 549577 > 602552 ; Includes heat pad, item 2 |
1 | T2405201-LS | Fuel Tank Assy | 1 | Matt Graphite; ABS Special Edition (13MY) |
1 | T2405205-NW | Fuel Tank Assy | 1 | Crystal White; ABS Special Edition (13MY) |
1 | T2405206-JZ | Fuel Tank Assy | 1 | Matt Caspian; 602553 > 657552 |
1 | T2405206-NW | Fuel Tank Assy | 1 | Crystal White; 602553 > 657552 |
1 | T2405206-PR | Fuel Tank Assy | 1 | Phantom Black; 602553 > 657552 |
1 | T2405211-CW | Fuel Tank Assy | 1 | Diablo Red - 657553 > |
1 | T2405211-PR | Fuel Tank Assy | 1 | Phantom Black - 657553 > |
1 | T2405211-NW | Fuel Tank Assy | 1 | Crystal White - 657533 > |
1 | T2405211-FA | Fuel Tank Assy | 1 | Racing Yellow; Speed 94 |
1 | T2405213-PG | Fuel Tank Assy | 1 | Jet Black; Speed 94 |
2 | T2405030 | Heat Pad, Fuel Tank, Top | 1 | > 958758 |
2 | T2405044 | Heat Pad, Fuel Tank, Top | 1 | 958759 > |
3 | T2401326 | Level Sender | 1 | |
4 | T2403893 | Fuel Pump | 1 | |
5 | T2401887 | Seal, Fuel Pump Module | 1 | |
6 | T2401250 | Location Plate, Fuel Pump | 1 | |
7 | T3331234 | Screw, Torx, P/H, M6 x 20, Slv | 6 | |
8 | T2405034 | Seal, Fuel Filler Cap | 1 | |
9 | T2400446 | BUSH, RUBBER | 2 | |
10 | T2404416 | Spacer,10 x 129 x 1.55 | 1 | |
11 | T3204087 | Bolt, RHHF, M6 x 147, S/S | 1 | |
12 | T3020605 | Grommet, Castellated, Oval | 2 | |
13 | T3010710 | Flanged Sleeve,6.4 x 9.6 x 13.4 | 2 | |
14 | T3550266 | Washer, Oval, Tabbed,1.6mm Thick | 2 | |
15 | T3200148 | Bolt, RHHF, M6 x 30, Slv | 2 | |
16 | T3620016 | Hose, Formed, Drain | 1 | |
17 | T3620017 | Hose, Formed, Breather | 1 | |
18 | T3620018 | Hose, Formed, Breather, Evap | 1 | |
19 | T3350050 | Wellnut, M5 | 2 | |
20 | T3350123 | Nut, Captive, M5, Non-Secured | 1 | |
21 | T3331517 | Screw, P/HD Tx, Shld, M6 x 16, S | 2 | |
22 | T3660033 | Trim, Tank Flange,120mm | 1 | |
23 | T2401240 | Clip, Baffle, Plastic | 1 | |
24 | T2306587-PS | Cover Panel, Pntd, Matt Black | 1 | White bikes > 462437 |
24 | T2306587-PR | Cover Panel, Painted | 1 | Phantom Black |
24 | T2306587-NW | Cover Panel, Painted | 1 | Crystal White |
24 | T2306587-CW | Cover Panel, Painted | 1 | Diablo Red > 549576 |
24 | T2306587-FI | Cover Panel, Painted | 1 | Sulphur Yellow; 549577 > 602552 |
24 | obs T2306584 | Cover Panel, Fuel Tank, Carbon, Kit | 1 | ABS Special Edition (13MY) |
24 | T2306587-JZ | Cover Panel, Painted | 1 | Matt Caspian; 602553 > 657552 |
24 | T2306587-CW | Cover Panel, Painted | 1 | Diablo Red; 657553 > |
24 | T2306652-FA | Cover Panel, Painted | 1 | Racing Yellow; Speed 94 - Includes plaque, item 35 |
24 | T2306652-PG | Cover Panel, Painted | 1 | Jet Black; Speed 94 - Includes plaque, item 35 |
25 | T2306572 | Foam, Tape, Cover Panel | 2 | |
26 | T3331063 | Bolt, But/Hd, M5 x 17, Slv | 3 | |
27 | T3550094 | Unterlegscheibe | 3 | |
28 | T2306603 | Infill, Fuel Tank, LH | 1 | |
29 | T2306604 | Infill, Fuel Tank, RH | 1 | |
30 | T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 2 | |
31 | T2204745 | Grommet, Secondary Cvr Brkt | 6 | |
32 | T3660171 | Pad, Rubber,30 x 10 x 5, thick | 2 | |
33 | T2406548 | Moulding, Fuel Filler Baffle | 1 | 519317 > |
34 | T2408600 | Tank Pad Rubber | 1 | 602553 > |
35 | T2045061 | Plaque, Special Edition, Cover Panel | 1 | Speed 94 Only |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
