ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

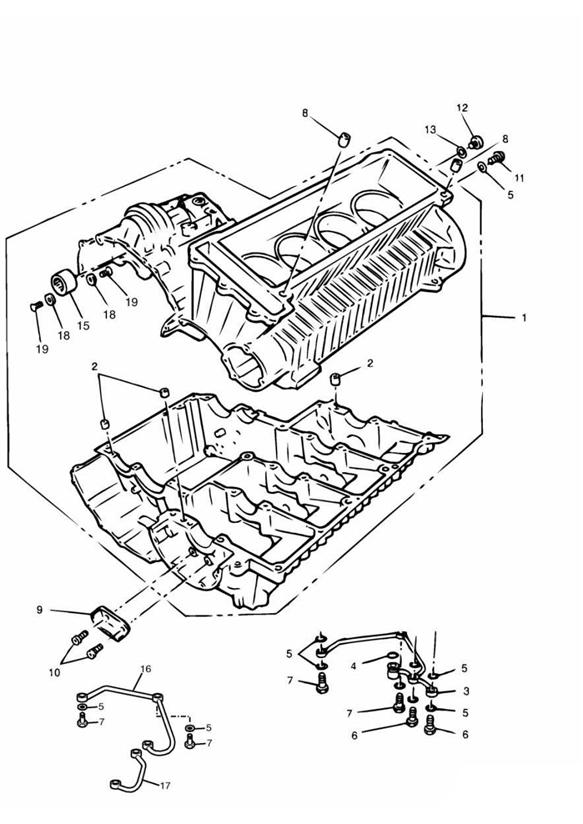

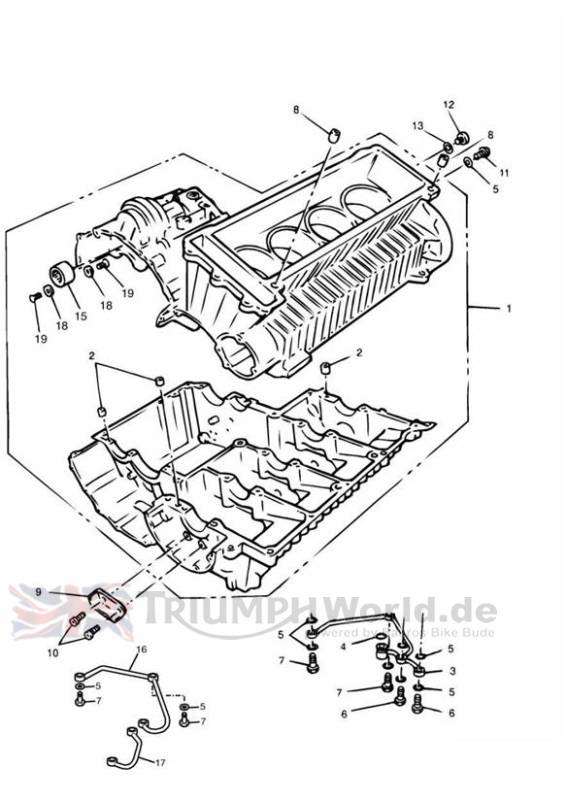

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T1160612 | KURBELGEHAEUSE, SILBER, BAUGRP | 1 | 4 Cyl Silver |
1 | T1160610 | KURBELGEHAEUSE GRAU, BAUGRUPPE | 1 | 4 Cyl Grey |
1 | T1160602 | KURBELGEHAEUSE, SILBER, BAUGRP | 1 | 3 Cyl Silver |
1 | obs T1160600 | KURBELGEHAEUSE GRAU, BAUGRUPPE | 1 | 3 Cyl Grey |
2 | T3000102 | Dowel, Hollow,10mm | - | >> 11852 |
2 | T3000103 | Dowel, Hollow,12 x 14 | - | 11853 > |
3 | obs 1210470-T0301 | OELLEITUNG, ZULAUF | 1 | 4 Cyl Includes item 4 |
4 | T3600143 | O Ring, ID 9.1 x 1.6, Viton | 1 | |
5 | T3550542 | Washer, Cu, OD12.5 x Id6.4 | 13 | M6 4 Cyl |
5 | T3550542 | Washer, Cu, OD12.5 x Id6.4 | 9 | M6 3 Cyl |
6 | 1210455-T0301 | HOHLSCHRAUBE M6 1.5 mm BOHRUNG | 2 | M6 1.5 Hole |
7 | T1210242 | Bolt, Banjo, M6 x 20 | 4 | M6 3.0 Hole |
8 | T3000101 | Dowel, Hollow,8 x 14 | 2 | |
9 | obs T1160360 | Oil Deflector Plate | 1 | |
10 | T3331042 | Screw, Pan/Hd, Tx, M6 x 12, Enc | 2 | |
11 | T3203222 | Bolt, HHF, M6 x 12, Slv | 1 | >> 4901 M6 x 12mm Silver |
11 | T3203222 | Bolt, HHF, M6 x 12, Slv | 1 | 4902 >> M6 x 12mm |
12 | obs T3450071 | Stopfen | 1 | Main oil gallery |
13 | obs T3550021 | Washer | 1 | |
14 | obs 1210472-T0301 | OELLEITUNG, ZULAUF | 1 | Alternator Not illustrated |
15 | 3800019-T0301 | Lager, nadel- | 1 | Alternator shaft |
16 | obs 1210471-T0301 | OELLEITUNG, ZULAUF | 1 | 3 Cyl Includes item 4 |
17 | obs 1210473-T0301 | OELLEITUNG, ZULAUF | 1 | Oil cooler transfer 3 Cyl |
18 | obs 3550230-T0301 | Scheibe | 2 | M6 |
19 | T3332704 | Screw, Torx, M6 x 14 | 2 | M6 x 14mm |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
